如何在Cisco Packet Tracer中部署电缆设备？

Cisco Packet Tracer的主要作用在于帮助学生通过实践操作来掌握网络技术的原理，同时帮助他们培养与Cisco技术相关的技能。由于这些协议都是通过软件来实现的，因此该工具无法替代硬件路由器或交换机的功能。有趣的是，该工具不仅包含Cisco系列产品，还涵盖了许多其他网络设备。

在Cisco Packet Tracer中部署设备：

步骤1：请点击屏幕底部的设备类型选择框，即可找到它。

步骤2：设备类别由顶行的图标表示，而子类别则由底行的图标表示。如果你仔细查看顶行的图标，并观察行与行之间的标签空间，你就会看到各个类别的名称。将鼠标悬停在底行的图标上，就可以看到该图标的名称了。

步骤3：请配置好交换机和计算机之间的连接设置。

步骤4：在图标的最下面一行中找到那个开关图标。点击该开关图标，就可以在“设备特定选择”字段中更改相应的设备了。

步骤5：在工作区的标签“Switch0”和“Switch1”上方，分别部署两台2960交换机。你可以选择所需的交换机，将它们放置到工作区的合适位置，或者直接通过拖放的方式将它们移动到指定位置。

步骤6：请前往终端设备。如果您在“设备类型”选择字段中选择了“设备”类别，那么将有6台计算机可供使用。

步骤7：只需在设备特定的选择框中指向该设备，然后查看设备下方的标签区域。如果你不知道该设备是哪种类型的PC，那么你会看到“PC-PT”这样的标识。

Cisco Packet Tracer中的电缆设备：

步骤1：请选择“连接”类别，该图标看起来像一把闪电。在“设备特定选择”字段中会出现各种电缆类型的列表。请选择铜质直型电缆。

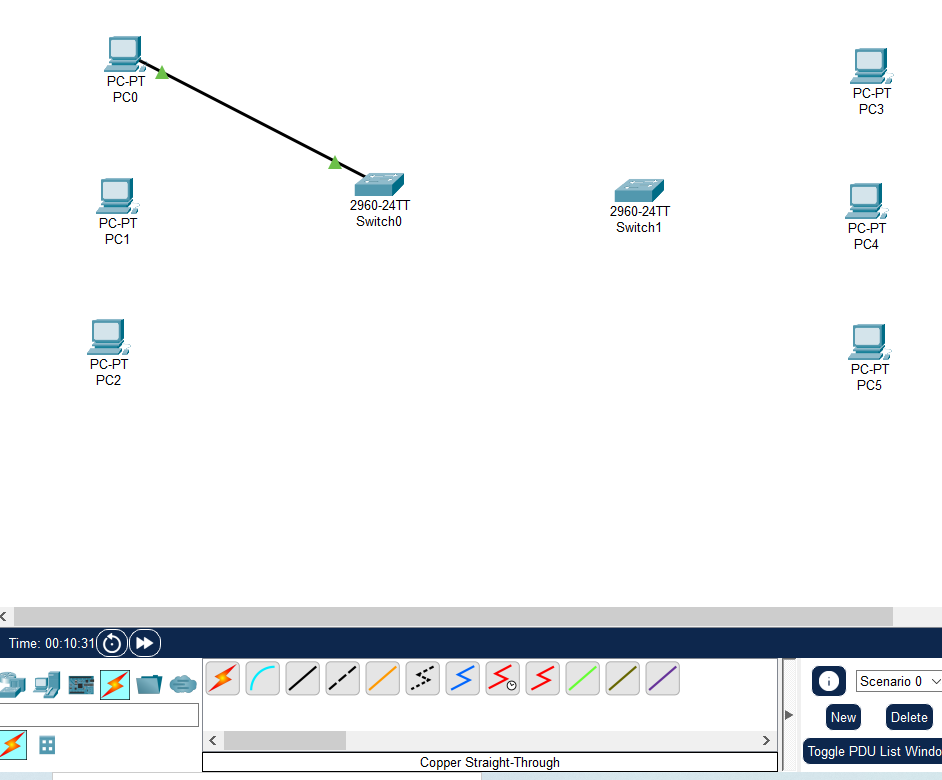

步骤2：点击PC0的中心位置。此时会弹出一个弹出菜单，其中包含多种类型的电缆连接方式。

步骤3：从弹出菜单中选择FastEthernet0。

步骤4：点击电缆上的Switch0。从弹出的菜单中选择FasEthernet0/1。当电缆连接成功后，会有两个连接指示灯亮起——一个为绿色，另一个为橙色。随着时间的推移，黄色指示灯最终会变为绿色。在后续的学习过程中，你将进一步了解这些指示灯的颜色含义。

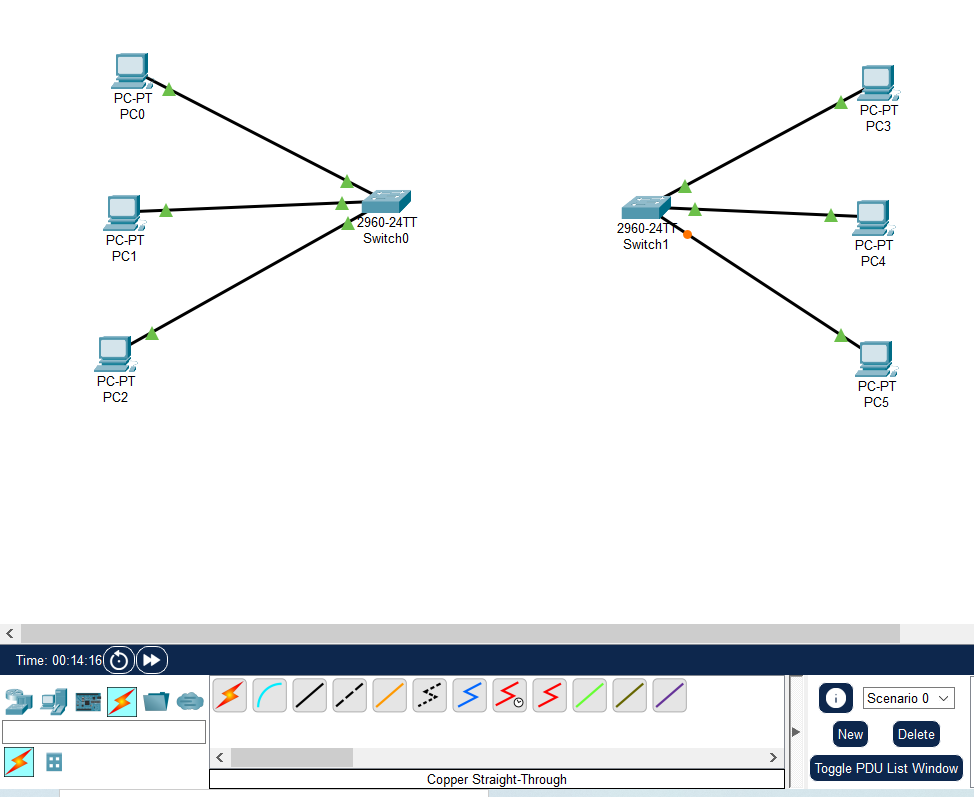

步骤5：请对电脑中的其余部件也重复上述布线过程。你需要创建的连接包括：

• PC1的FastEthernet0接口连接到Switch0的FastEthernet0/2接口。
• PC2的FastEthernet0接口连接到Switch0的FastEthernet0/3接口。
• PC3 FastEthernet0 连接到 Switch1 FastEthernet0/1
• PC4通过FastEthernet0连接到Switch1的FastEthernet0/2接口。
• PC5 FastEthernet0 到 Switch1 FastEthernet0/3

步骤6：这些交换机通过铜质交叉连接线进行连接。

步骤7：应选择铜质交叉连接线。请点击Switch0。从弹出菜单中选择GigabitEthernet0/1。

步骤8：点击线路上的Switch1，然后从弹出菜单中选择相同的端口。大约一分钟后，当线路可见时，两个链接指示灯的颜色就会从橙色变为绿色。

步骤9：请将文件保存为所需的名称。（deploycabledevices.pkt）
