网络拓扑结构的类型

网络拓扑结构指的是在计算机网络中，各种设备（节点）以及它们之间的连接关系。它展示了计算机、服务器以及其他设备之间的连接方式，以及数据在它们之间如何流动。拓扑结构主要有两种类型：

• 物理拓扑结构：电缆和设备的实际物理布局情况。
• 逻辑拓扑结构：无论物理布局如何，数据是如何在网络中传输的。

注意：选择合适的拓扑结构非常重要，因为它直接影响到网络的性能、成本、可靠性和安全性。

点对点拓扑结构

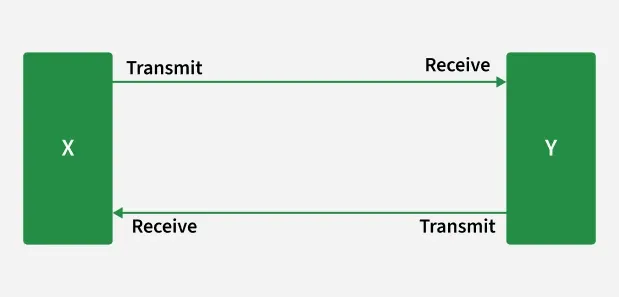

点对点拓扑是一种基于发送方和接收方功能的通信方式。它是最简单的两种节点之间的通信方式，其中一方担任发送方，另一方则担任接收方。点对点拓扑能够提供较高的带宽。

网格拓扑结构

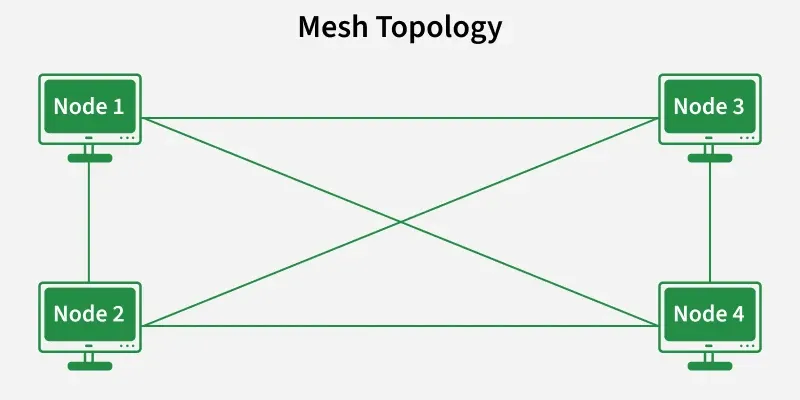

在网状拓扑结构中，每个设备都通过特定的通道与另一个设备相连。每个设备都通过专用的通道与另一个设备连接。这些通道被称为“链接”。在网状拓扑结构中，所使用的协议是AHCP（Ad Hoc Configuration Protocols）。DHCP（动态主机配置协议）等。

• 假设有 N 个设备通过网状拓扑结构相互连接，那么每个设备所需的端口总数就是……N-1在图中，有6个设备相互连接在一起。因此，每个设备所需的端口总数为5个。所需的总端口数就是5个。= N * (N-1).
• 假设有 N 台设备通过网状拓扑结构相互连接，那么，将它们连接起来所需的专用链接总数就是……^NC_2也就是说N * (N-1)/2在图中，有6个设备相互连接在一起。因此，所需的总链接数就是6个。6 × 5/2 = 15.

网状拓扑的优势

• 节点之间的通信速度非常快。
• 网状拓扑结构非常稳定可靠。
• 这种故障很容易被诊断出来。数据的可靠性很高，因为数据是通过专用通道或链接在各个设备之间传输的。
• 提供安全与隐私保障。

网状拓扑的缺点

• 安装和配置过程相当困难。
• 由于需要大量布线，因此电缆的成本较高。因此，这种连接方式更适合用于数量较少的设备。
• 维护成本很高。

注意：网状拓扑的一种常见例子就是互联网主干网络。在这种网络中，各种互联网服务提供商通过专用通道相互连接在一起。这种拓扑结构也被用于军事通信系统和飞机导航系统中。

星形拓扑结构

在星型拓扑结构中，所有设备都通过电缆连接到同一个中心节点。这个中心节点就是整个网络的枢纽，而所有其他节点则都与这个中心节点相连。这种中心节点可以是被动型的，即它并不具备智能功能，只能进行简单的广播操作。不过，也有主动型中心节点，这类中心节点内部配备了转发器，因此具有更强的处理能力。

注意：在这里，通常使用同轴电缆或RJ-45电缆来连接计算机以及许多常见的设备。以太网局域网协议被用作碰撞检测机制。CSMA（载波感知多路访问）等。

星型拓扑的优点

• 如果N台设备以星形拓扑结构连接在一起，那么连接这些设备的线缆数量就是N条。因此，这种连接方式非常容易配置。
• 每个设备只需要一个端口来连接集线器。因此，总共需要N个端口。
• 它非常可靠。如果只有某个链接出现故障，那么只有那个链接会受到影响，而不会影响到其他链接。
• 易于识别故障以及隔离故障。
• 星型拓扑结构具有成本效益，因为它使用的是价格低廉的同轴电缆。

星型拓扑的缺点

• 如果整个网络拓扑结构所依赖的集中器/枢纽出现故障，那么整个系统就会崩溃。
• 安装成本很高。
• 性能的表现取决于单个集中器，也就是枢纽设备。

注意：星型拓扑的一种常见例子是办公室中的局域网。在这种网络中，所有的计算机都连接到一个中央节点上。这种拓扑结构也广泛应用于无线网络中，即所有设备都连接到无线接入点上。

总线拓扑结构

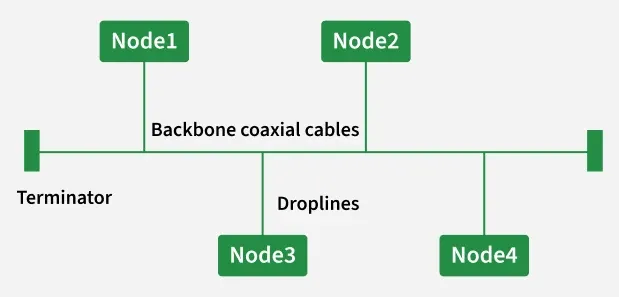

总线拓扑是一种网络类型，在这种网络中，每台计算机和网络设备都通过一根电缆进行连接。这种连接方式具有双向性。不过，这种拓扑结构并不是非常稳定，因为如果主干线路出现故障，整个网络就会崩溃。IBus拓扑的以太网仅使用CSMA/CD协议。而TDMA、CDMA、Pure ALOHA以及Slotted ALOHA这些技术则从未被用于以太网的实现中。

总线拓扑结构的优点

• 如果N个设备通过总线拓扑结构相互连接，那么需要使用的电缆数量就是1根，这根电缆被称为主干电缆。此外，还需要N根用于连接各个设备的分支线。
• 同轴电缆或双绞线电缆主要用于那些支持最高10 Mbps传输速度的基于总线的网络中。
• 与其他拓扑结构相比，这种电缆的成本较低，但它主要用于构建小型网络。
• 总线拓扑结构是一种非常熟悉的技术，因为其相关的安装和故障排除方法都是众所周知的。
• 在传统的总线式以太网中，CSMA/CD是唯一的介质访问控制方法。而现代交换式以太网则不再使用CSMA/CD机制，因为全双工操作可以消除冲突现象。

总线拓扑结构的缺点

• 总线拓扑结构相对简单，不过仍然需要大量的电缆来连接各个设备。
• 如果普通的电缆发生故障，那么整个系统就会崩溃。
• 如果网络流量过大，那么网络中就会出现大量的冲突现象。为了避免这种情况，在MAC层使用了多种协议，比如Pure Aloha、Slotted Aloha、CSMA/CD等。
• 向网络中添加新的设备会减慢网络的运行速度。
• 安全性非常低。

注意：总线拓扑结构的一个常见例子就是以太网局域网。在这种结构中，所有设备都连接在同一根同轴电缆或双绞线上。这种拓扑结构也被用于有线电视网络系统中。

环形拓扑结构

在环形拓扑结构中，每个设备都连接着恰好两个相邻的设备。当节点数量较多时，就需要使用多个中继器来辅助数据传输。因为，如果有人想要向环形拓扑结构中的最后一个节点发送数据，那么数据必须经过99个节点才能到达第100个节点。为了避免数据丢失，因此需要在网络中使用中继器来传递数据。

在In-Ring拓扑结构中，工作站使用令牌环传输协议来发送数据。在这种传输方式中，令牌从一个节点传递到另一个节点。所谓“令牌”，其实是一种在网络中传递的数据帧。

注意：在这里，数据只在一个方向上流动。但是，如果为每个网络节点之间建立两个连接，那么数据就可以双向流动了。这种结构被称为“双环拓扑结构”。

环形拓扑结构的运作方式

• 其中一个站点被称为“监控站”，该站点负责执行所有与操作相关的任务。
• 为了传输数据，该站点必须保留这个令牌。在传输完成后，这个令牌会被释放出来，以便其他站点能够使用。
• 当没有车站正在传输数据时，那么令牌就会在环中循环使用。

环形拓扑结构的优点

• 数据传输的速度非常快。
• 在这种拓扑结构中，发生碰撞的可能性是最小的。
• 安装和扩展都非常方便，成本也很低。

环形拓扑结构的缺点

• 网络中只要有一个节点出现故障，整个网络都可能随之崩溃。
• 在这种拓扑结构中，故障排除非常困难。
• 安全性较低。

树形拓扑结构

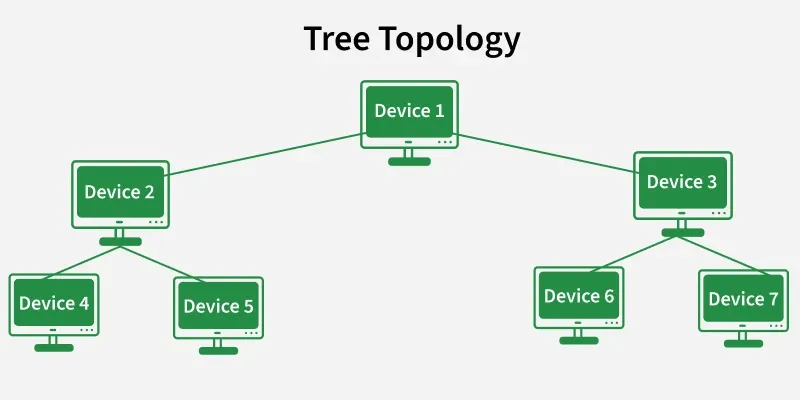

树形拓扑是星形拓扑的一种变体。这种拓扑结构具有分层的数据传输方式。在树形拓扑中，所使用的协议包括：DHCP同时，还使用了SAC（标准自动配置）技术。

• 在这里，各种次级枢纽与中央枢纽相连，而中央枢纽则包含了中继器。
• 这种数据流动是从上到下进行的，即从中央枢纽到次级枢纽，然后再到达各个设备。或者，也可以从下到上进行，即先从各个设备开始，然后到达次级枢纽，最后再回到中央枢纽。
• 这是一件……多点连接这是一种非鲁棒性的拓扑结构，因为如果主干网络发生故障，整个拓扑结构就会崩溃。

树形拓扑结构的优点

• 这样，更多的设备可以连接到同一个中央枢纽上。这样一来，信号传输到各个设备之间的距离就会缩短。
• 它使得网络能够被隔离，同时还能让来自不同计算机的请求得到优先处理。
• 我们可以在现有的网络中添加新的设备。

树形拓扑结构的缺点

• 如果中央枢纽出现故障，那么整个系统就会崩溃。
• 由于需要铺设电缆，因此成本较高。
• 如果添加了新的设备，那么重新配置这些设备就会变得非常困难。

注意：树状结构的常见例子就是大型组织中的层级结构。首席执行官是这一结构的“根节点”，他与公司内的各个部门相连；而负责各个团队的经理们则属于“子节点”；至于团队成员则属于“叶节点”。这种层级结构位于整个结构的最底层。

混合拓扑结构

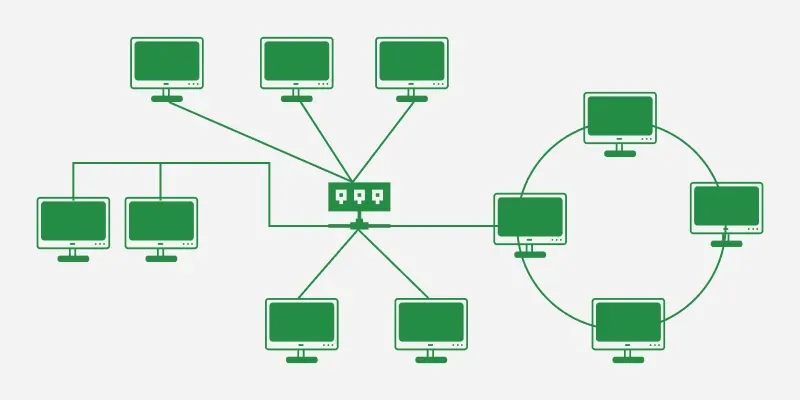

混合拓扑结构，实际上是我们之前所研究过的各种拓扑结构的组合。当节点可以自由选择不同的拓扑结构时，就会使用混合拓扑结构。也就是说，这些节点可以是单独的环形或星形拓扑结构，也可以是由上述各种拓扑结构组合而成的结构。每种拓扑结构都会使用之前所讨论过的协议。

混合拓扑结构的优势

• 这种拓扑结构非常灵活。
• 通过添加新的设备，可以轻松扩展网络的规模。

混合拓扑结构的缺点

• 设计混合网络的架构是一项具有挑战性的任务。
• 在这种拓扑结构中使用的集线器非常昂贵。
• 混合网络所需的基础设施成本非常高，因为混合网络需要大量的电缆和网络设备。

注意：一个典型的混合拓扑结构的例子就是大学校园网络。该网络可以采用星型拓扑结构作为主干网络，每个建筑都通过交换机或路由器与主干网络相连。而在每个建筑内部，则可以使用总线型或环形拓扑结构来连接不同的房间和办公室。
