在Cisco环境中配置RIP的默认信息来源。

先决条件：愿逝者安息。, 在Cisco设备上配置RIP版本1和2.

在路由协议域内的路由器上配置了一条或多条默认路由之后，该路由协议（在我们的情况下就是路由信息协议）就可以通告这些默认路由。每个路由器都会选择最优的默认路由，并将其作为该路由器的最后一道防线来使用。

RIP具有内置功能，使得配置了RIP的路由器能够向直接邻居节点发送并传播默认路由。这些默认路由会在整个RIP路由域中传播。RIP支持四种配置默认路由传播的方法中的三种。

方法/方式

是否得到了RIP的支持

将RIP默认信息配置为“ originating”状态：

步骤1：请按照下图所示，在GNS3中创建这4种路由器拓扑结构。

步骤2：在路由器的物理接口上配置IPv4地址：

在R1上：

R1(config)#int f0/0
R1(config-if)#ip address 12.0.0.1 255.255.255.0
R1(config-if)#no shutdown

在R2上：

R2(config)#int f0/0
R2(config-if)#ip address 12.0.0.2 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#int f1/0
R2(config-if)#ip address 23.0.0.1 255.255.255.0
R2(config-if)#no shutdown

在R3上：

R3(config)#int f1/0
R3(config-if)#ip address 23.0.0.2 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#int f0/0
R3(config-if)#ip address 34.0.0.1 255.255.255.0
R3(config-if)#no shutdown

在R4上：

R4(config)#int f0/0
R4(config-if)#ip address 34.0.0.2 255.255.255.0
R4(config-if)#no shutdown

步骤3：通过该方法，可以在所有路由器上启用RIP功能。路由器类型：RIP全局配置命令：

R1(config)#router rip
R1(config-router)#network 12.0.0.0

R2(config)#router rip
R2(config-router)#network 12.0.0.0
R2(config-router)#network 23.0.0.0

R3(config)#router rip
R3(config-router)#network 23.0.0.0
R3(config-router)#network 34.0.0.0

R4(config)#router rip
R4(config-router)#network 34.0.0.0

步骤4：检查路由器上的IPv4路由表，看是否有RIP路由的条目。

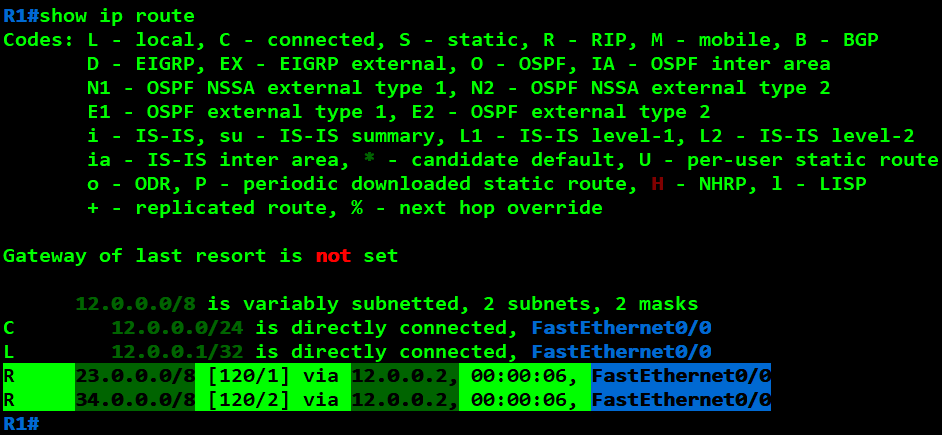

R1#show ip route

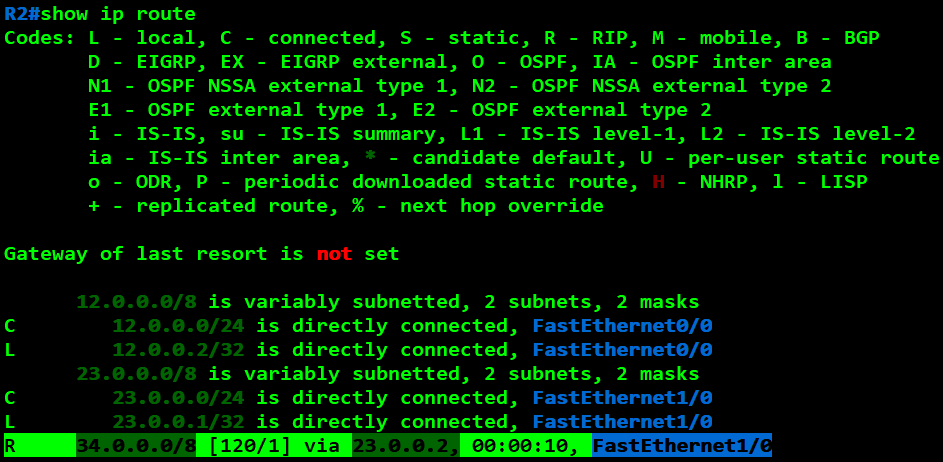

R2#show ip route

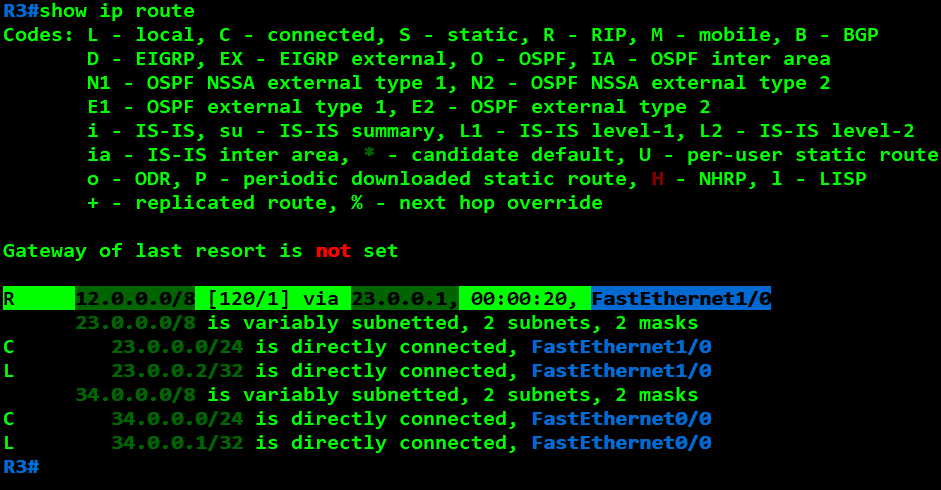

R3#show ip route

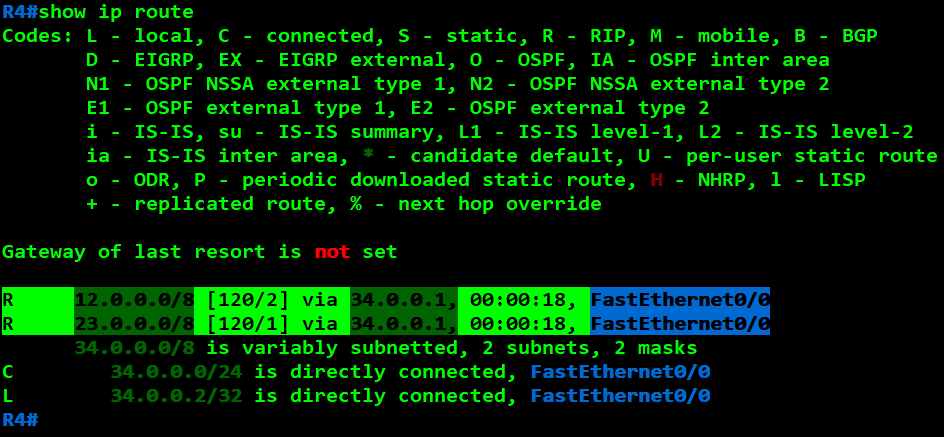

R4#show ip route

步骤5：配置R1，使其始终作为路由器的发源点，并将默认路由传播到整个RIP路由域中。

R1(config)#router rip
R1(config-router)#default-
information originate

步骤6：通过查看R2、R3和R4的路由表，可以确认默认路由是否被正确传播。具体来说，需要查找包含默认路由以及最终网关的条目。

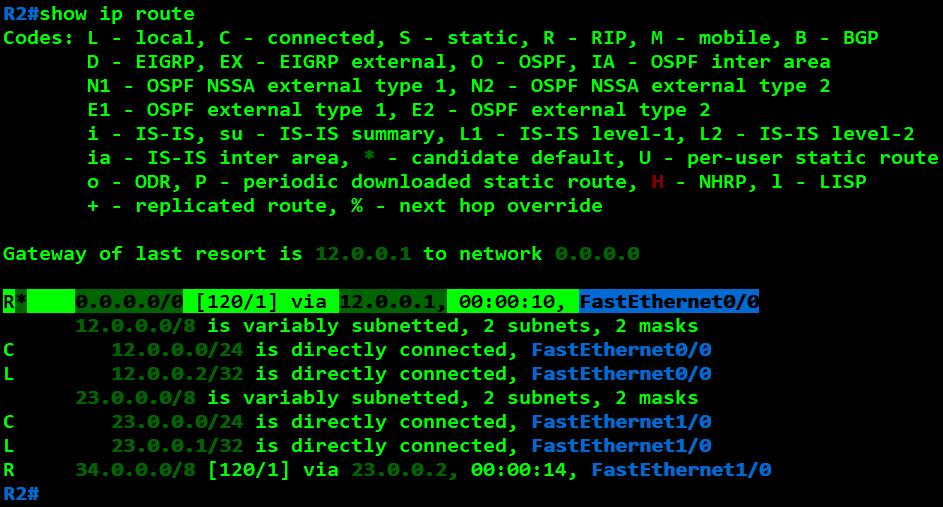

R2#show ip route

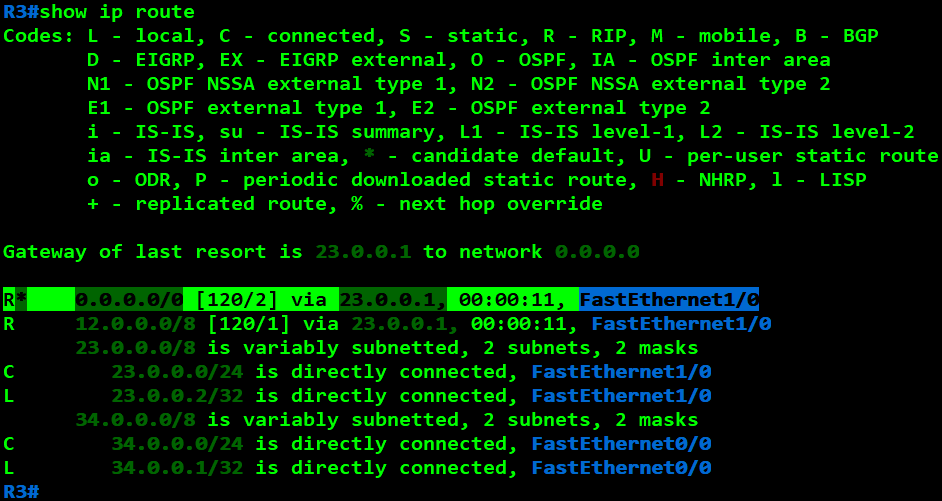

R3#show ip route

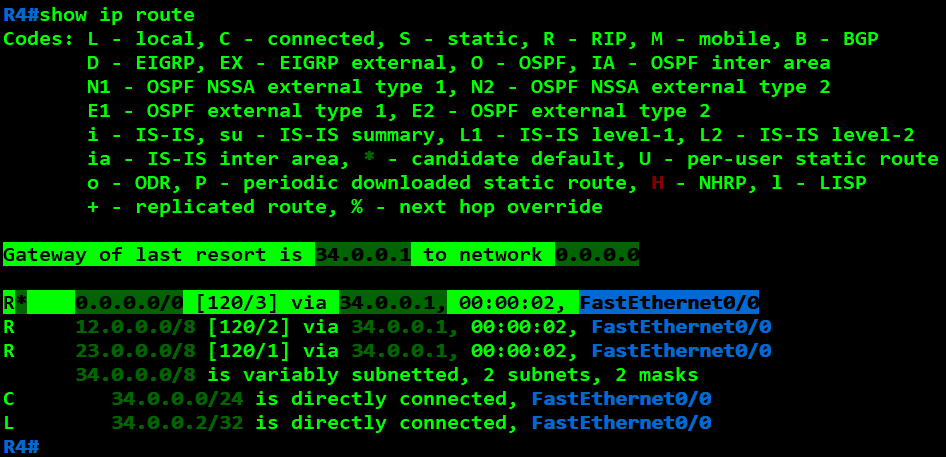

R4#show ip route

步骤7：正在检查所有路由器上的RIP数据库：

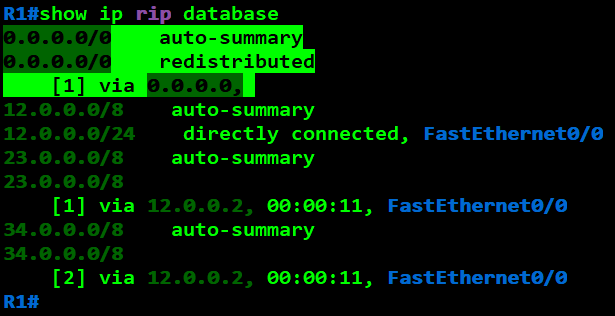

R1#show ip rip database

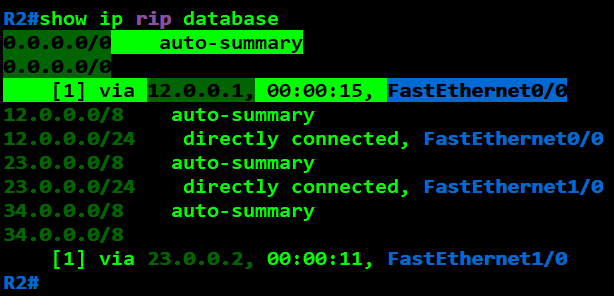

R2#show ip rip database

R3#show ip rip database

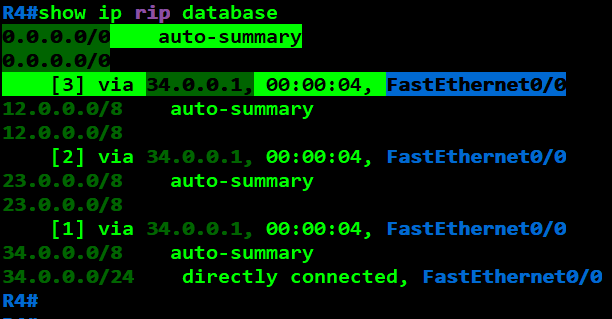

R4#show ip rip database

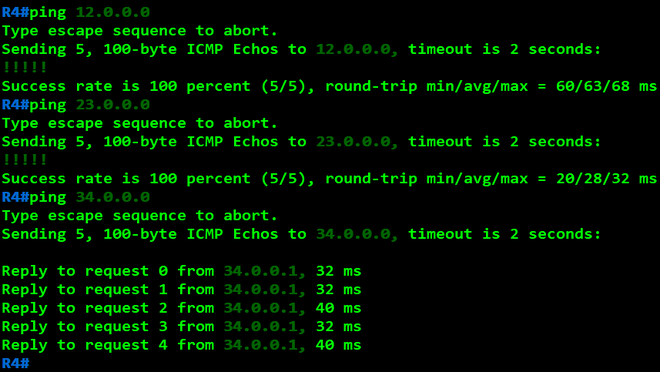

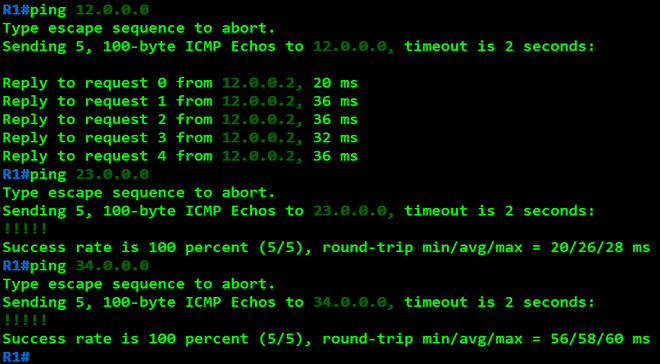

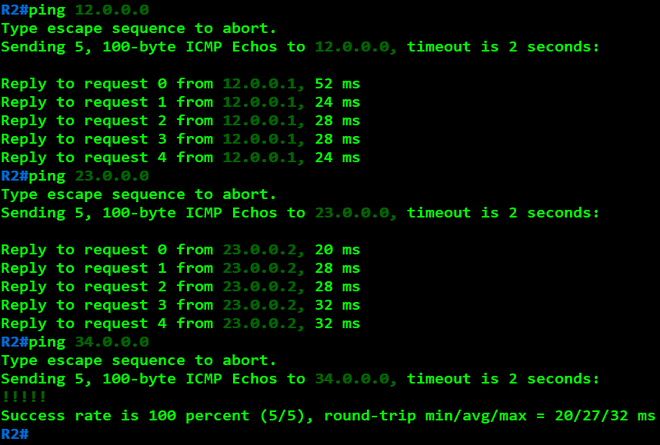

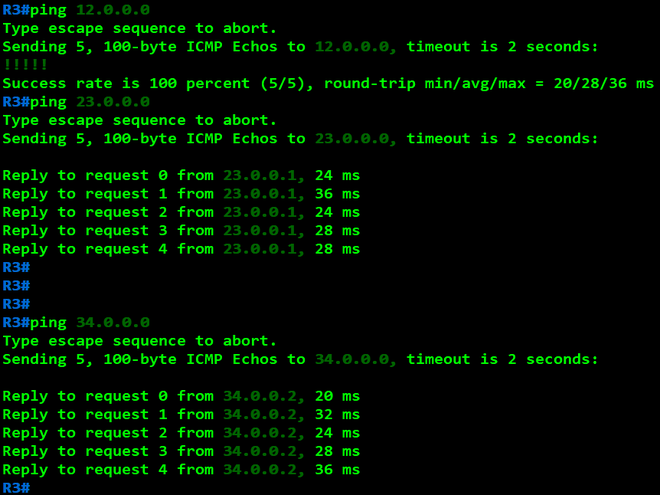

检查连通性：

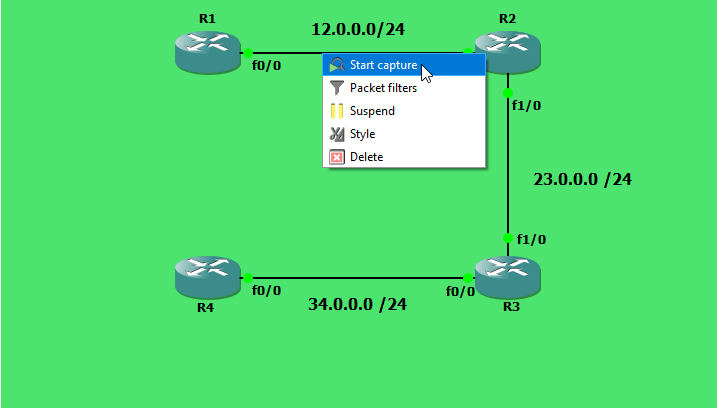

在GNS3中利用Wireshark来捕获接口信息：

要在GNS3中捕获该接口的情况：

1. 请确保……Wireshark它已安装在您的电脑上。
2. 将鼠标悬停在想要捕获的界面上，然后右键点击该界面。
3. 将会出现一个下拉菜单，其中包含一些选项。
4. 请选择“开始捕获”这个选项。

愿那些广告能安息吧：RIP Advertisements

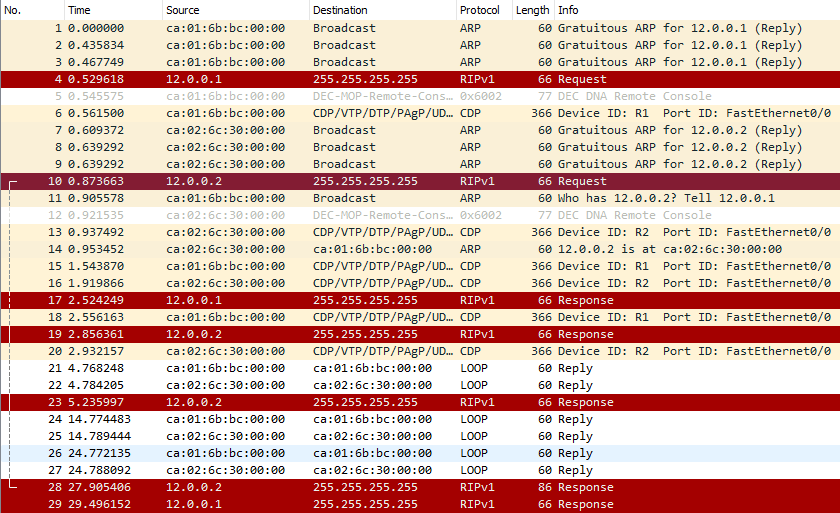

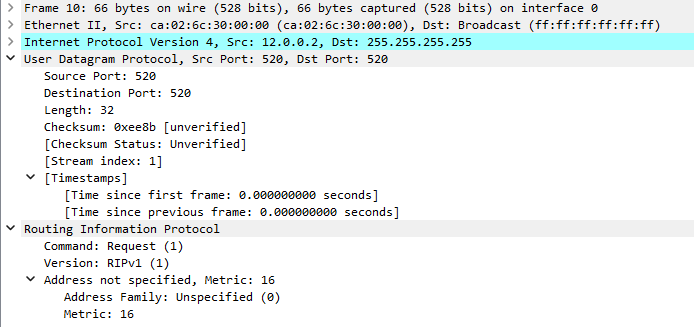

用红色标出的数据包属于RIPv1的广播数据包。

RIPv1公告（请求消息）数据包的格式：
