在Cisco路由器上实现静态路由配置——2个路由器连接的情况

先决条件/必备条件路由的类型

静态路由是一种路由协议，它有助于保持网络的整齐有序，同时还能优化路由性能。这种协议使得路由器能够为每个网络段分配特定的路径，并且能够跟踪网络中的变化。这有助于提高网络的稳定性和连续性。此外，这种方式还增加了安全性，因为只有管理员才能授权对某些网络进行路由设置。

在Cisco Packet Tracer中配置和验证两个路由器连接的步骤：

步骤1首先，打开 Cisco Packet Tracer桌面软件，然后选择下面列出的设备：

PC的IP地址表：

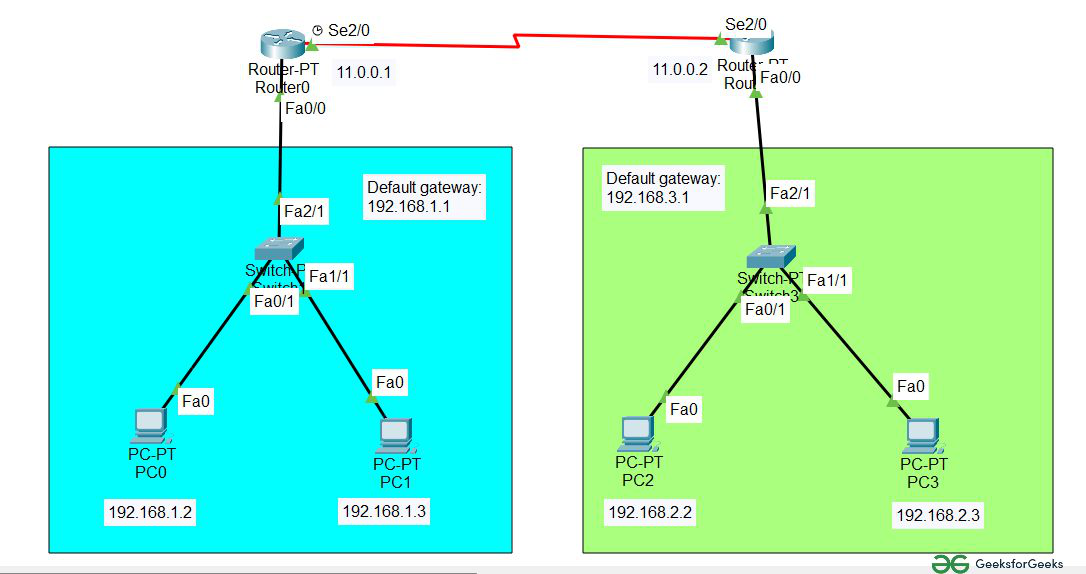

• 然后，按照下图所示的方式创建网络拓扑结构。
• 可以使用自动连接线来将各个设备相互连接在一起。

步骤2：请根据上述的IP地址表，配置PC机的IPv4地址和子网掩码。

• 要为PC0分配一个IP地址，请点击PC0。
• 然后，进入“桌面”界面，再选择“IP配置”选项。在这里，您就可以看到与IPv4相关的配置信息了。
• 请填写IPv4地址和子网掩码。

步骤3：使用 ipconfig 命令来分配 IP 地址。

• 我们还可以借助命令来分配IP地址。
• 请进入计算机的命令终端。
• 然后，输入以下命令：ipconfig <IPv4地址><子网掩码><默认网关>（如果需要的话）

示例：ipconfig 192.168.1.3 255.255.255.0 192.168.1.1

• 对其他计算机也进行同样的配置操作，以完成它们的全面配置。

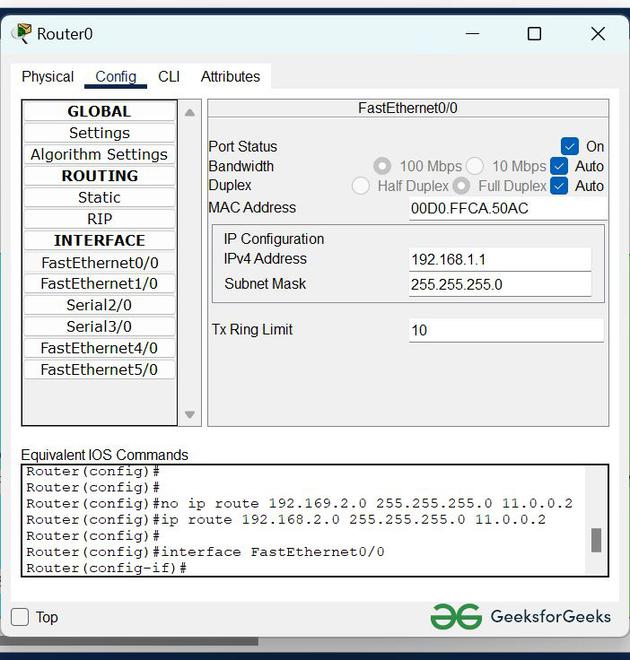

步骤4：请配置路由器的IP地址和子网掩码。

• 要为 router0 分配一个 IP 地址，请点击 router0。
• 然后，进入“配置”页面，再选择“接口”选项。
• 然后，根据IP地址分配表来配置FastEthernet接口以及串行端口的IP地址。
• 请填写IPv4地址和子网掩码。

• 请对其他路由器也执行相同的操作，以彻底配置它们。

步骤5：在配置完所有设备之后，接下来就需要将这些路由分配给各个路由器了。

为了将静态路由分配给特定的路由器，可以执行以下步骤：

• 首先，点击router0，然后进入CLI界面。
• 然后，请输入下面给出的命令和IP信息。

CLI命令：ip route <网络ID> <子网掩码> <下一跳>

Router0的静态路由信息如下所示：

Router(config)#ip route 192.168.2.0 255.255.255.0 11.0.0.2

Router1的静态路由信息如下所示：

Router(config)#ip route 192.168.1.0 255.255.255.0 11.0.0.1

步骤6：通过向任何计算机的IP地址发送ping命令来验证网络是否正常。我们将使用ping命令来实现这一操作。

• 首先，点击PC1，然后进入命令提示符界面。
• 然后输入 `ping <目标节点的IP地址>`。
• 从下面的图片中可以看出，我们收到了回复，这意味着连接运行得非常正常。
