局域网部门职能

基于VLAN的端口可以通过LAN划分功能来创建。 可以利用交换式集线器作为局域网接口，从而构建多个虚拟局域网接口。 每个接口都可以被分配一个独特的IP地址，同时，它们之间也可以进行路由配置。 局域网部门的功能既包含基础功能，也包含高级功能。 局域网所使用的划分方法，使得这些设备能够相互区分开来。 在默认配置下，该交换中心的所有端口都充当独立的局域网接口。 要构建单一的局域网接口，可以灵活地结合扩展功能中的交换集线器端口（即VLAN接口）。 如果你在同一VLAN接口上的不同端口之间切换，那么系统仍然可以正常运行。

基于端口的VLAN：

无需依赖物理拓扑结构，VLAN（虚拟局域网）可以将各个局域网段组合在一起，从而将它们视为一个单一的局域网来进行管理。 VLAN有多种形式。 雅马哈的路由器支持基于标签的VLAN以及基于端口的VLAN两种模式，这两种模式都是通过局域网划分功能来实现的。 在基于端口的VLAN中，你可以为每个端口单独管理广播域（即ARP请求的范围）。 使用基于端口的VLAN来设置和管理交换中心，比直接更换线路要简单得多。因为，连接终端所连接的网络可以随时被更改。

局域网部门的职能与运作方式：

以一台连接在lan1接口上的、具有8个端口的交换式集线器为例，来演示一下LAN分割功能是如何工作的。

请阅读这些图片内容：

每张图片的下方都有一个拥有8个端口的交换集线器，而顶部则有一个局域网接口。每个局域网接口可以分配一个IP地址，而相应的交换集线器则可以使用该IP地址进行通信。关于接口的名称，请参考“命令”部分中的说明。

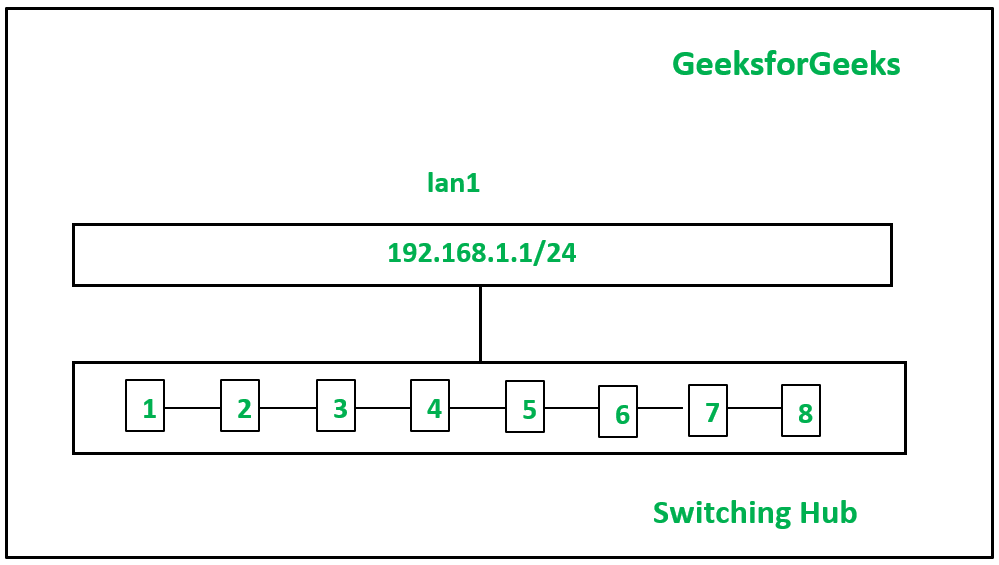

1. 在禁用局域网划分功能的情况下，交换中枢上的所有端口都充当单一的局域网接口。IP地址192.168.1.1/24被分配给lan1（端口1到8）。

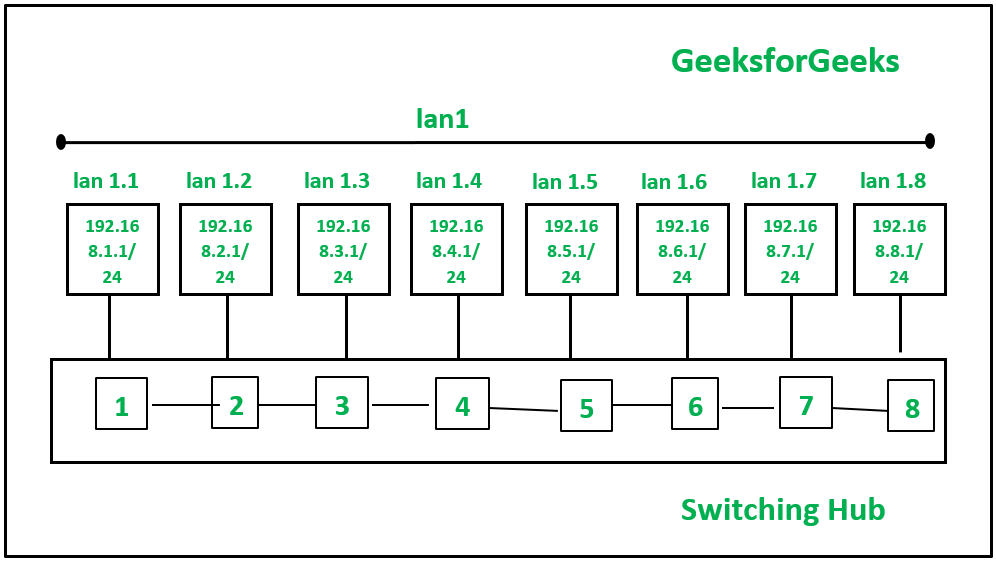

2. 在交换中枢的所有端口，都作为局域网功能下的独立LAN接口来发挥作用。交换中枢的端口1到8分别对应于LAN1.1到LAN1.8这些接口。

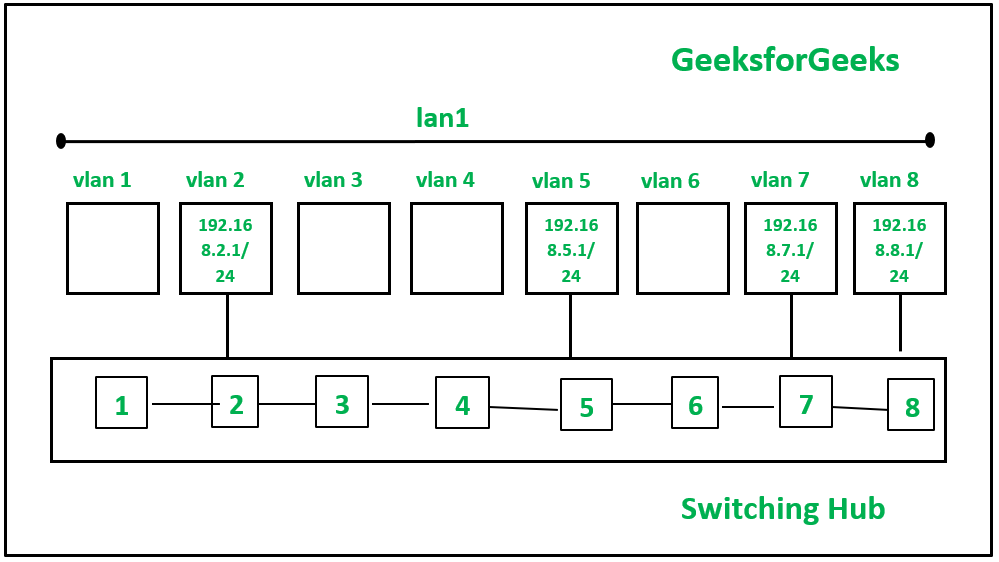

3. VLAN1到VLAN8的接口（也称为VLAN接口）在局域网划分功能的扩展模式下被使用。 与基本功能不同，这些接口并没有连接到特定的交换中心端口上。 您可以通过设置每个端口所属的VLAN接口，来自由切换不同的划分机制。 在图中，端口1到3分别与vlan2相关联；端口4到6则分别与vlan5相关联；端口7与vlan7相关联；而端口8则与vlan8相关联。 如果你在同一VLAN接口上的不同端口之间切换，那么操作是有效的。
