在Cisco环境中配置OSPF网络类型

先决条件：打开最短路径优先(OSPF)路由器角色及相关配置设置。, OSPF网络类型.

在OSPF路由域中，可以配置多种OSPF网络类型。这些类型的配置可以根据特定接口的需求和要求来进行调整，同时还需要考虑网络拓扑结构以及所需的输出结果。 为此，必须了解OSPF网络的各种类型及其区别。还需要知道如何在拓扑结构中配置OSPF路由后，再在特定的接口上配置这些网络类型。此外，还需要确定哪些网络类型是可以相互兼容的。 某些网络类型是可以相互协作的，不过你需要调整“Hello”和“Dead”计时器的值。

OSPF网络的类型：

1. 非广播方式
2. 广播/播放
3. 点对点
4. 点对多点
5. 点对多点非广播方式
6. 环回（默认的OSPF网络类型；仅适用于环回接口）

能够实现 OSPF 网络之间的互操作性的网络类型：

1. 广播到各个地方/领域
2. 非广播向非广播
3. 点对点到点对点
4. 广播到非广播设备（调整“Hello”/“Dead”计时器）
5. 点对点传输到点对多点传输（可调整“hello”和“head”的计时器设置）

OSPF网络类型相关命令：

接口配置子命令

描述/说明

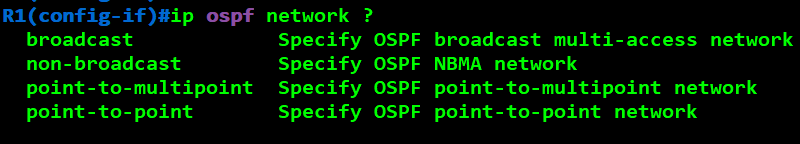

配置OSPF网络类型：

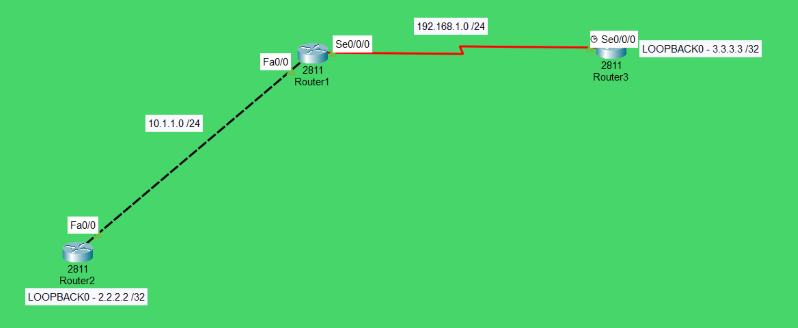

步骤1：在GNS3中创建如下所示的3台路由器的拓扑结构：

步骤2：配置/设置IPv4地址在路由器的物理接口上：

R1(config)#interface FastEthernet0/0
R1(config-if)#ip address 10.1.1.1 255.255.255.0
R1(config-if)#禁止接口关闭功能
R1(config-if)#interface Serial0/0/0
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#禁止接口关闭功能

R2(config)#interface FastEthernet0/0
R2(config-if)#ip address 10.1.1.2 255.255.255.0
R2(config-if)#关闭自动重启功能

R3(config-if)#interface Serial0/0/0
R3(config-if)#ip address 192.168.1.2 255.255.255.0
R3(config-if)#关闭自动重启功能

步骤3：在R2和R3上配置具有IPv4地址的回环接口。

R2(config)#interface Loopback0
R2(config-if) 配置IP地址：2.2.2.2, 子网掩码：255.255.255.255

R3(config)#interface 环回接口0
R3(config-if)#ip address 3.3.3.3 255.255.255.255

步骤3：使用“router ospf <process-id>”命令，在所有路由器上配置OSPF进程。

R1(config)#router ospf 1
R1(config-router)#退出

R2(config)#router ospf 1
R2(config-router)#退出

R3(config)#router ospf 1
R3(config-router)#退出

步骤4：在具有接口级别的子命令的接口上启用OSPF。ip ospf <进程ID> area <区域ID> :

R1(config)#interface FastEthernet0/0
R1(config-if)#ip ospf 1 区域0
R1(config-if)#interface Serial1/0
R1(config-if)#ip ospf 1 区域0

R2(config)#interface FastEthernet0/0
R2(config-if)#ip ospf 1 区域0
R2(config-if) 接口 Loopback0
R2(config-if) ip ospf 1 area 0

R3(config-if)#interface Serial1/0
R3(config-if)#ip ospf 1 区域0
R3(config-if) 接口 Loopback0
R3(config-if) ip ospf 1 area 0

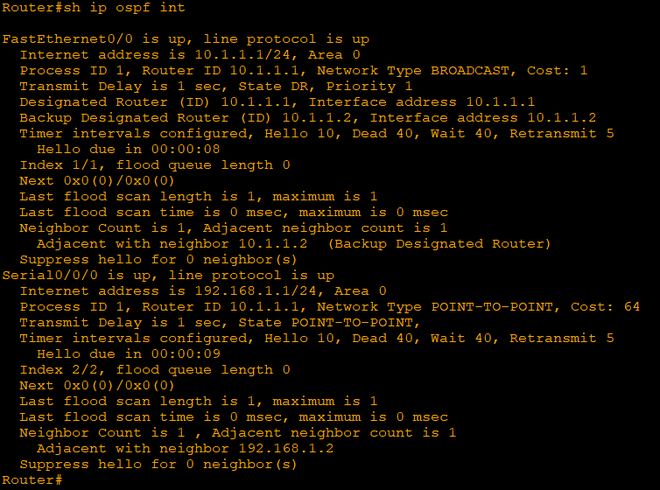

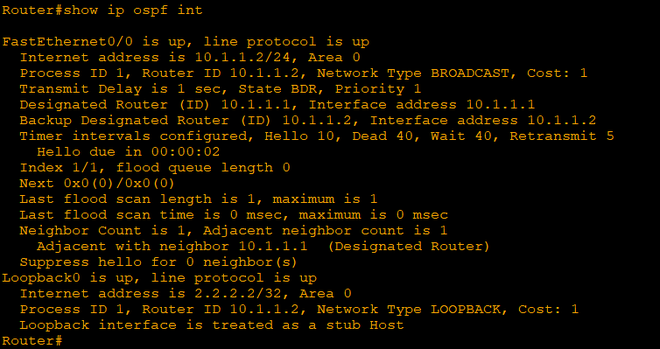

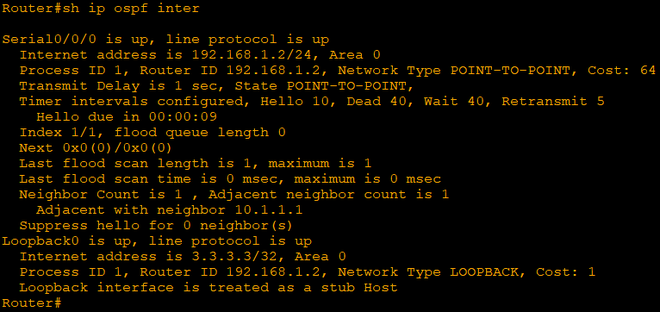

步骤5：确认与OSPF配置相关的接口参数，例如网络类型、路由器ID、进程ID以及Hello/Death计时器等。显示与 OSPF 相关的接口信息。[<接口ID>]命令：

R1#show ip ospf interface

R2#显示IP OSPF接口信息

R3#show ip ospf interface

步骤6：在R1和R2之间的快速以太网连接上配置OSPF网络类型：

R1(config)#interface f0/0

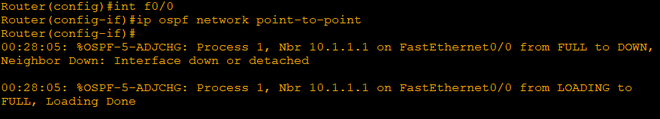

R1(config-if)#ip ospf 网络 点对点

R2(config)#interface f0/0
R2(config-if)#ip ospf 网络 点对点

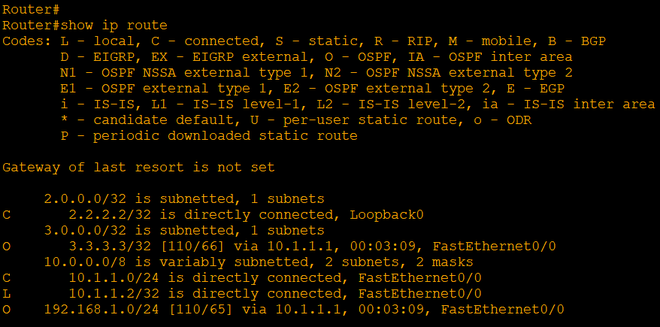

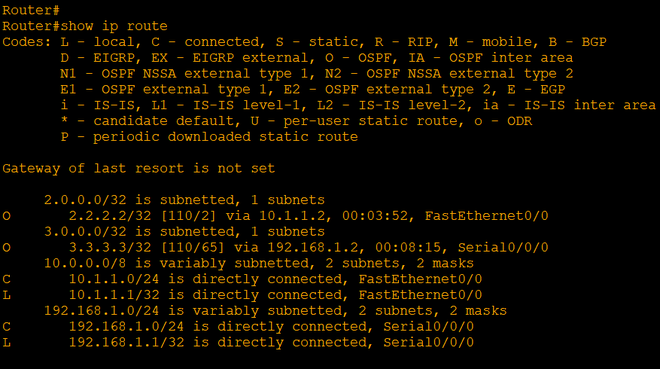

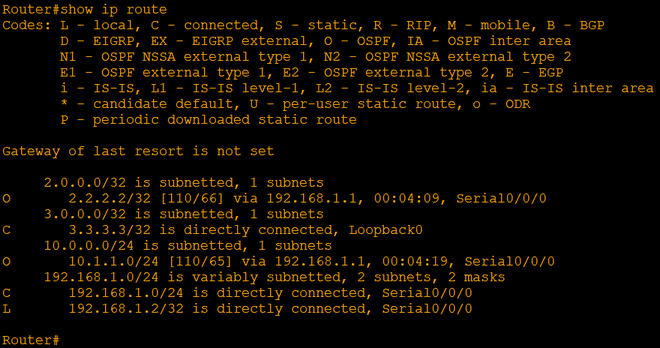

步骤7：检查路由器上的IPv4路由表，发现存在OSPF路由条目。

R1#显示IP路由信息

R2#显示IP路由信息

R3#show ip route

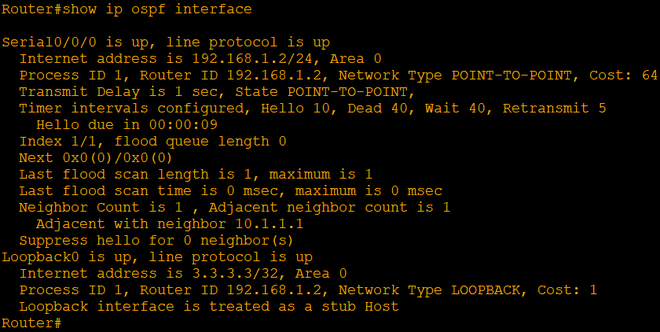

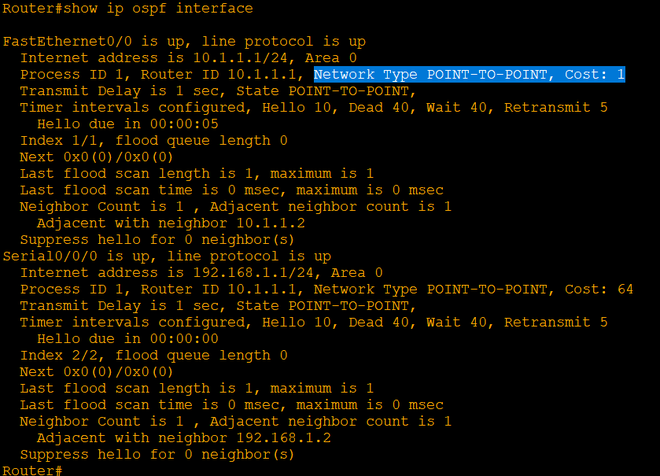

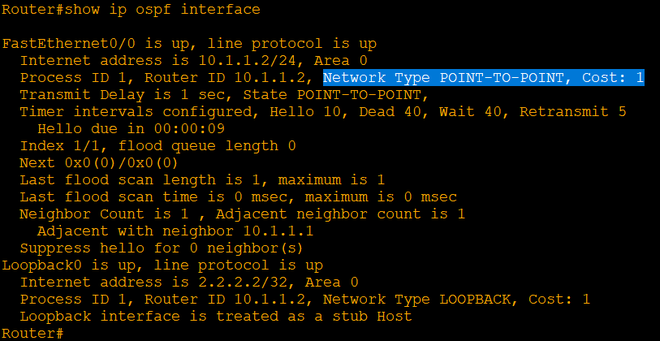

步骤8：检查与OSPF配置相关的接口参数变化，例如网络类型、Hello/Dead计时器等。显示与 OSPF 接口相关的信息。[<接口ID>]命令：

R1#显示IP OSPF接口信息

R2#显示IP OSPF接口信息

R3#show ip ospf interface

检查连接状态：

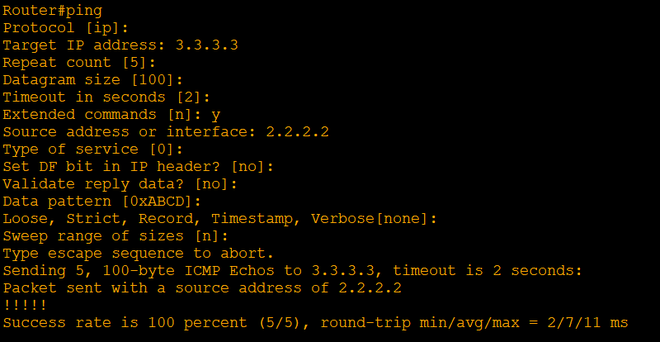

从R2出发的Ping R3的回环接口，以及R2的回环接口作为源接口。

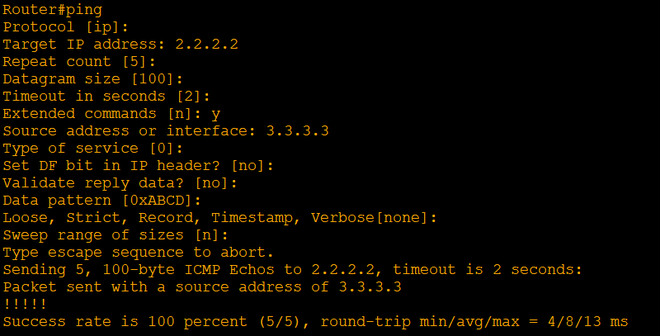

从R3出发的Ping R2的回环接口，以及R3本身的回环接口作为源地址。

仿真：
