对称条纹线

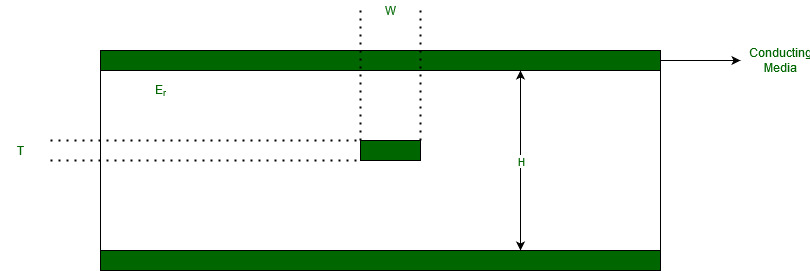

这是一种传输介质。 这是创建传输线的一种可靠方法。 这是一种横电磁传输线。 这是由罗伯特·M发明的。 巴雷特。 在进行计算时，可以考虑以下参数。 所谓“stripline”，指的是一种宽度为W单位、厚度为T单位的导电材料条。该材料条的上方和下方都包裹着绝缘介质材料。 这种连接方式主要用于PCB设计过程中，用于将一个组件与另一个组件连接起来。T = 厚度 W = 宽度 Er = 相对介电常数 H = 地面之间的距离带状线的特性：

1. 一条金属条被夹在两块接地平面之间。
2. 基板的绝缘材料通常由一种名为FR7的阻燃材料制成。
3. 它属于非色散介质。
4. 没有截止频率。
5. 对电磁感应现象非常有效。
6. 与微带线相比，其传播速度较慢。
7. 也可以支持更高阶的TM和TE模式，不过通常这种做法是被避免的。
8. 由于介质损耗导致的衰减，其形式与任何TEM线中的衰减形式相同。
9. 在带状线上的 TEM模式，其电场分布必须满足拉普拉斯方程。

计算对称带状线的特征阻抗的公式：Z_{0}=\frac{60}{\sqrt{E_{r}}}\cdot\ln\left[\frac{4H}{0.67\pi W(0.8+\frac{T}{W})}\right]
