光纤通道基础

光纤通道这是一种高速网络技术，用于连接服务器与数据存储区域网络。它能够为许多企业网络中的应用程序提供高效的磁盘存储支持。此外，该技术还支持数据的备份和复制功能。由于Fibre Channel具有极高的灵活性，因此非常适合用于数据传输，能够实现更快的数据传输速度。那些能够赋予光纤通道灵活性的拓扑结构包括：

1. 点对点拓扑结构。
2. 光纤通道仲裁环。
3. 交换式织物拓扑结构。

注意：拓扑结构指的是网络中各个节点或其他设备的物理或逻辑排列方式。基本的端口信息，这些信息对于理解所提到的各种拓扑结构来说非常重要。

港口	输入/打字	相关拓扑结构
N端口	节点	点对点连接或结构。
NL端口	节点	该节点连接在一个仲裁环路中。
F端口	织物	Fabric端口。
FL端口	织物	与仲裁环相连的织物。
L端口	循环	在仲裁环路上的hub端口。
L_C_F	循环	Link Control Facility [L_C_F]是一种硬件设备，它位于连接的两端之间，负责管理和控制信息的传输与接收过程。
E端口	节点	这个交换机间扩展端口用于连接其他交换机的E端口，从而构建更大的网络结构。
FCSwitch	交换机	这是一种能够连接服务器和存储端口的网络交换机。

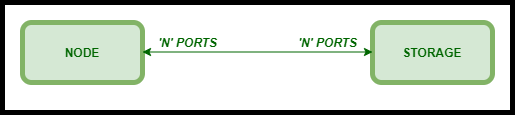

点对点拓扑结构：

• 在这种拓扑结构中，只有一个链接连接了两个端口。
• 这种拓扑结构的成本较低，而且不需要使用中心节点来连接各个设备。
• 为了进行点对点配置，可以在每个节点上配置多个“N”端口。
• 每个点对点连接都能提供由“N”个端口所支持的完整带宽。根据连接类型的不同（多模光纤或单模光纤），两个节点之间的距离可以分别达到500米（多模光纤）或10公里（单模光纤）。

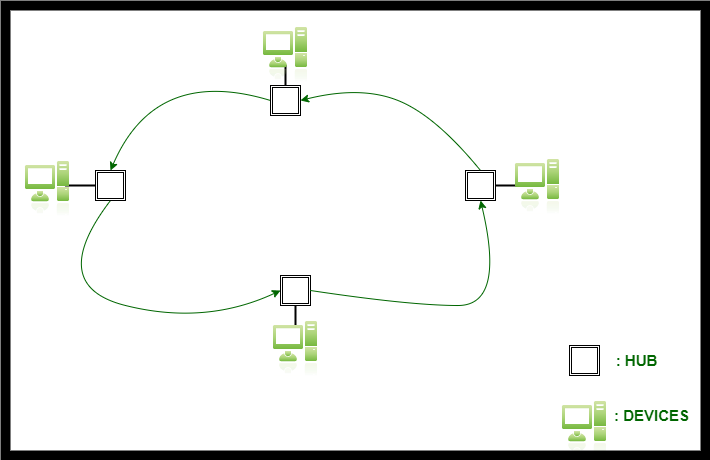

光纤通道仲裁环拓扑结构[FC-AL]:

• 这是一种高速光纤通道拓扑结构。在这种结构中，光纤通道端口/集线器通过仲裁机制来建立点对点连接，从而防止多个端口/集线器同时发送数据帧。
• 在这里，各个设备都是以单向环形方式连接的。因此，当循环拓扑结构中的某个端口或集线器有需要传输的数据时，它必须发送一个仲裁信号来决定哪个端口或集线器可以使用该通道。然后，控制该通道的端口会向目标端口发送“开放”的仲裁信号，并传输其数据。由于循环结构中的所有端口都是相互连接的，所以每个端口都会看到并传递这些数据，但除非数据是针对某个特定端口发送的，否则其他端口会忽略这些数据。
• FC-AL可以在一个控制器上连接多达126个端口。
• 虽然这种技术至今仍被许多光纤通道交换机内部使用，但如今它很少被用于连接主机与存储设备了。
• FC-Hub提供了旁路电路，从而确保在某个设备发生故障或被移除时，环路仍能继续运行。

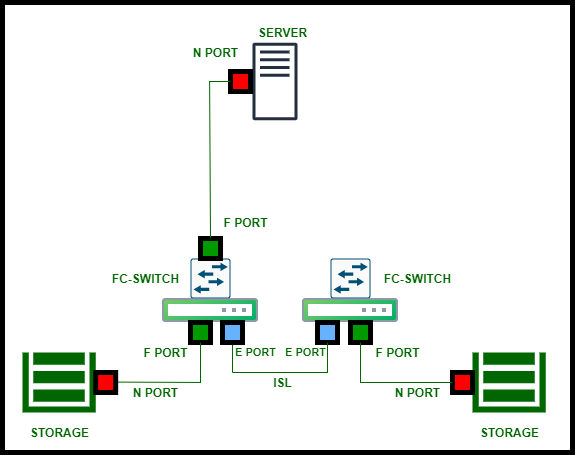

注意：旁路电路可以绕过电源中的高频成分。交换式织物拓扑结构：

• 这就是目前被广泛使用的拓扑结构。
• 在光纤通道网络中，由交换机构成的网络结构被称为“结构”。
• 同一网络结构中的各个节点上的端口可以相互通信。在这种网络结构中，可以同时建立许多连接。
• 由Fabric提供的任意与任意的连接服务以及点对点通信服务，对于光纤通道架构来说至关重要。光纤通道可以同时影响通道和网络协议。
