本地VLAN

“Native VLAN”通常是一种1Q格式的配置方式，其目的是为了与那些不支持VLAN功能的设备保持兼容性。从Native VLAN中传输过来的帧在通过中继链路传输时不会被标记。而那些在中继链路上以未标记状态传入的帧则会被设置为Native VLAN。VLAN的数量可以随心所欲地设置，只要交换机上有足够的1Q中继链路即可。

为什么选择Native VLAN呢？

“Native VLAN”是一种在802.1q标准中定义的概念。它的存在是为了与那些不支持VLAN功能的旧设备进行兼容操作而设计的。所谓“Local VLAN”，其实指的是即使主干线路出现故障，部分网络流量仍然可以通过整个交换网络来传输。

如需了解更多关于此内容的信息，请参考这篇文章。本地VLAN.

本地VLAN的优势：

• 很棒的做法是，将本地VLAN ID设置为VLAN 666。同时，要确保这个VLAN不会在网络中的各个地方都被使用。
• 任何端口都不应被分配给原生VLAN。

示例：

本地VLAN配置
switch(config)#vlan999
switch(config)#end
switch(config)#int Gig1/0/1
switch(config-if)#switchport mode trunk
switch(config-if)#switchport trunk native vlan 999

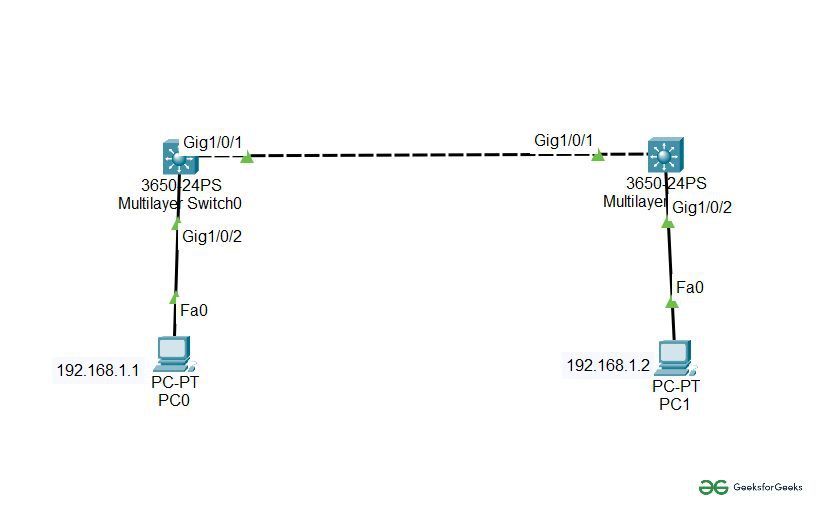

步骤1：请根据以下设备信息，绘制出它们的网络拓扑结构。

步骤2：请配置多层交换机switch0，使其适用于原生VLAN环境。

switch0的CLI命令：

切换>进入
切换到配置模式。
请每行输入一个配置命令。以 CNTL/Z 作为结束符。
Switch(config)#int Gig1/0/1
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk
Switch(config-if)#
切换>
切换>进入
Switch#配置更改完成
请每行输入一个配置命令。以 CNTL/Z 作为结束符。
Switch(config)#vlan 999
Switch(config-vlan)#退出
Switch(config)#int Gig1/0/1
Switch(config-if)#sw
Switch(config-if)#switchport trunk native vlan 999

switch1的CLI命令：

切换>进入
Switch#配置模式
请每行输入一个配置命令。以 CNTL/Z 作为结束符。
Switch(config)#int Gig1/0/1
Switch(config-if)#
Switch(config-if)#switchport trunk encapsulation dot1q d
%LINEPROTO-5-UPDOWN：GigabitEthernet1/0/1接口的状态已从“运行”变为“关闭”。
%LINEPROTO-5-UPDOWN：GigabitEthernet1/0/1接口的状态已从“down”变为“up”。
Switch(config-if)#switchport mode trunk
Switch(config-if)#end
Switch#
切换到测试模式。
请每行输入一个配置命令。以 CNTL/Z 作为结束符。
Switch(config)#int Gig1/0/1
Switch(config-if)#switchport trunk native vlan 999
Switch(config-if)#end

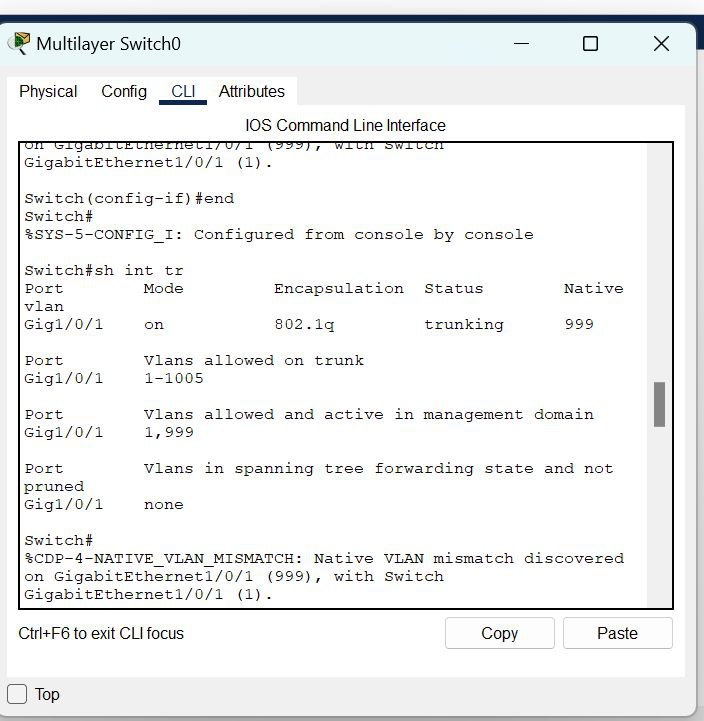

步骤3：现在，让我们来检查一下本地VLAN接口的相关信息吧：

• 命令：显示中继接口的状态
• 如我们所见，native的值被设置为999，而encapsulation的值为809.1q。

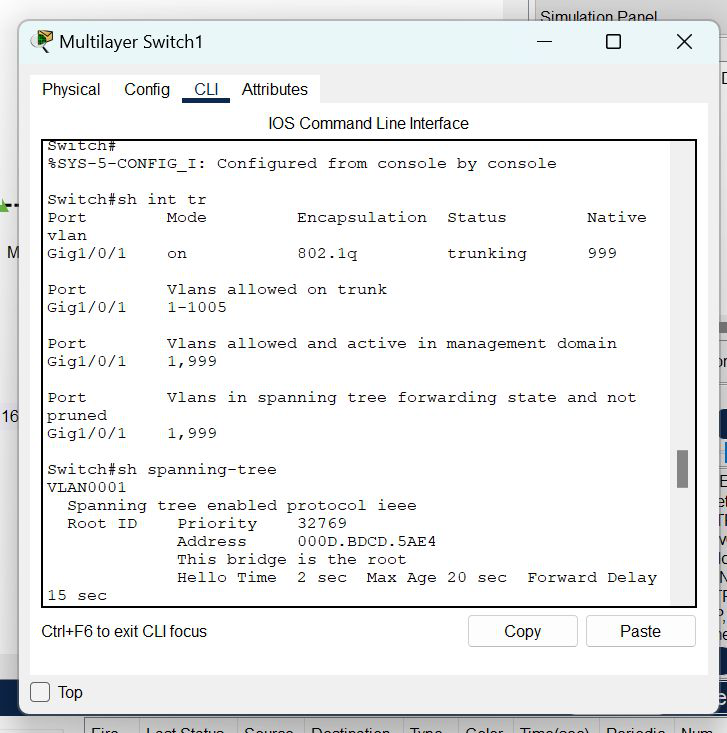

同样地，对于switch1来说也是同样的道理：

• 命令：show interface trunk
• 如我们所见，native值被设定为999，而encapsulation的值则达到了809.1q。

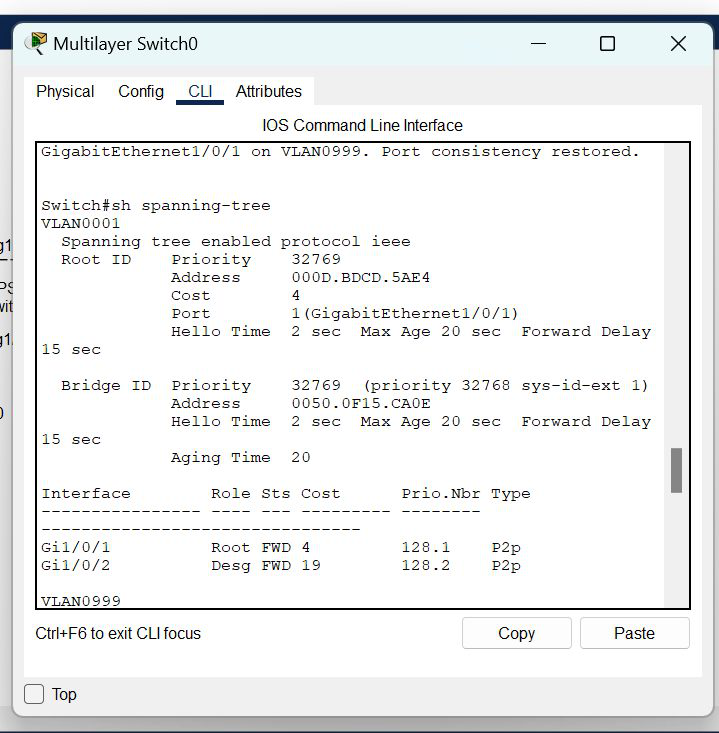

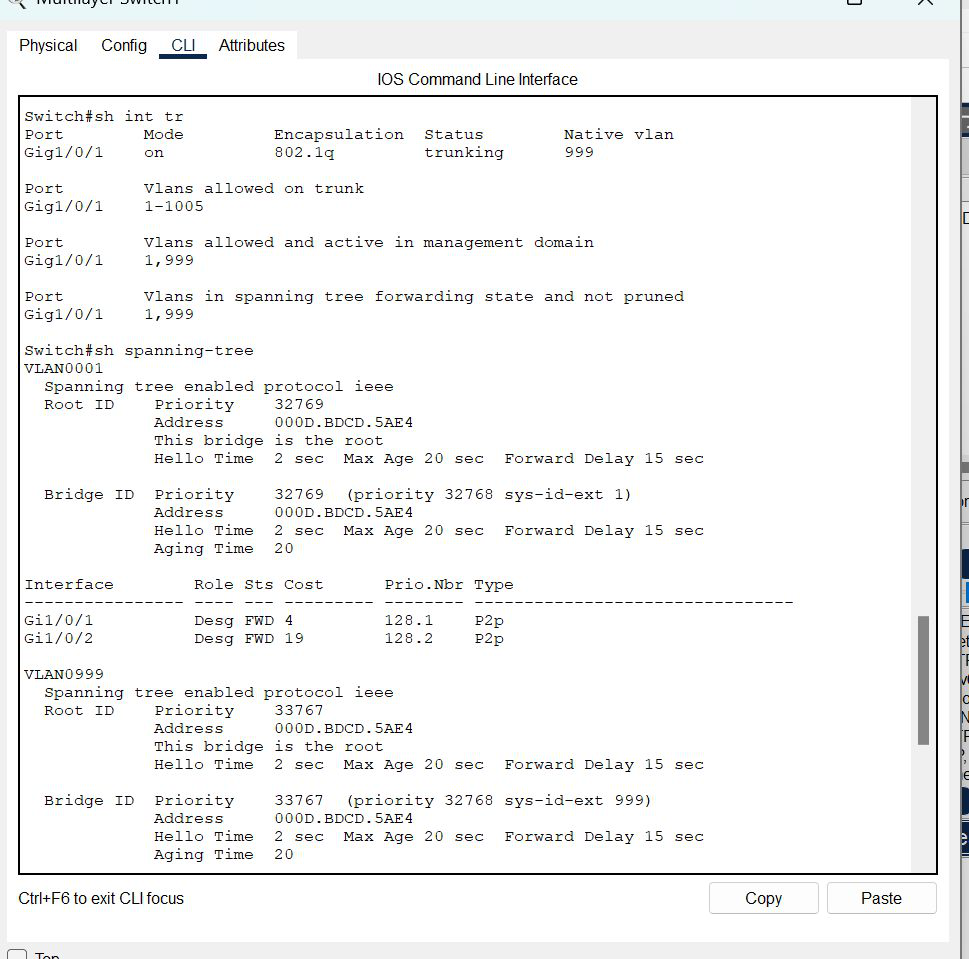

步骤4：现在，我们将检查与生成树相关的接口。

步骤5：正在验证连接情况：

• 为了验证连接是否正常，我们将尝试向 PC0 中的 PC1 的 IP 地址发送ping请求。
• 使用 ping 命令。

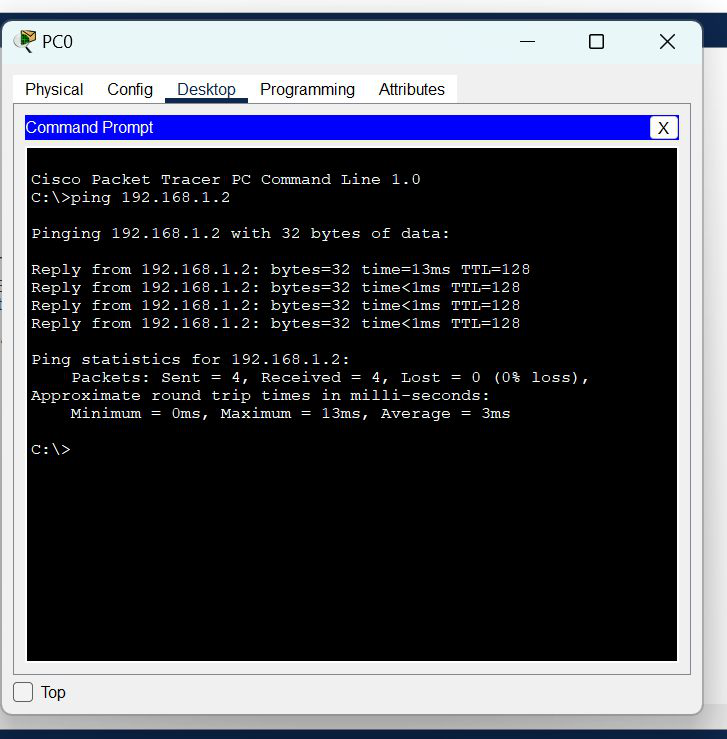

• 在下面的图片中，我们可以看到，我们收到了来自PC1的回复，这意味着连接已经成功验证。
