软件定义网络的架构

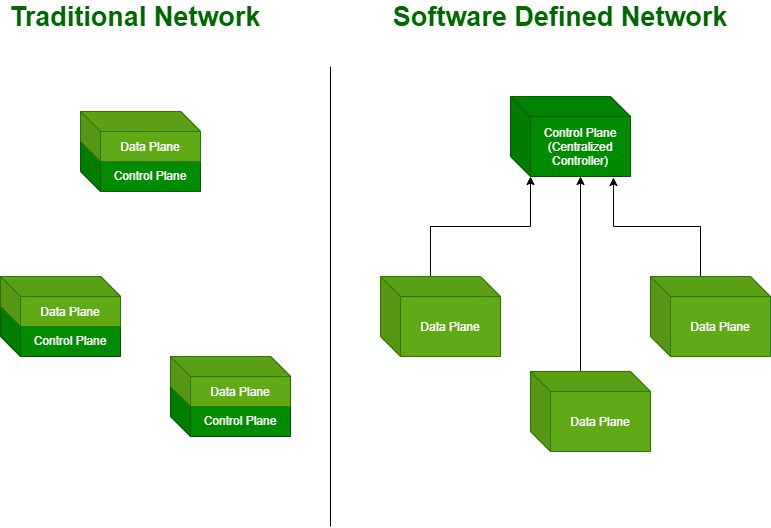

在传统的网络中，控制层和数据层是紧密结合在一起的一个整体。控制层负责维护交换机的路由表，从而确定发送网络数据包的最佳路径；而数据层则根据控制层的指令来转发这些数据包。而在SDN中，控制层和数据层是独立的实体，控制层充当了许多数据层的中央控制器角色。

有许多方法可以推动当今软件定义网络的发展。这些方法包括：

• 力量/势力
• 4D方法
• 乙烷

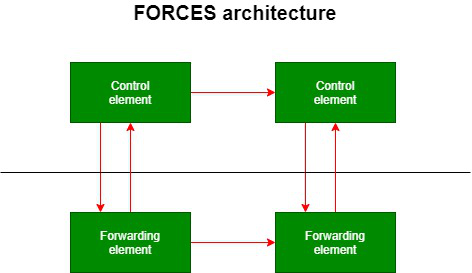

转发与控制元素的分离：

将数据平面与控制平面分离的概念，最初是由FORCES提出的。据说，基于硬件的转发实体是由基于软件的控制器来控制的。

“FORCES”可以通过两种方式来实现：

1. 转发单元和控制平面都位于同一个网络设备中。
2. 该控制元件被从设备中取出，然后被放置在一个独立的系统中。

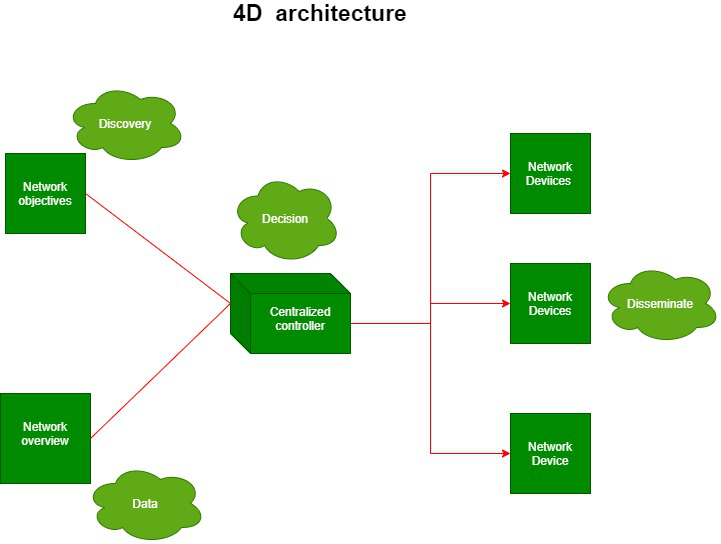

4D方法：

这种4D方法包含四个控制平面。

• 决定/决议
• 传播/散布
• 发现
• 数据

它遵循着三个原则：

• 网络层面的目标：这些目标应该以整个网络为对象来表述，而不是仅针对单个设备。这样，就不需要依赖那些专有设备了。
• 网络范围内的视图：决策应基于对整个网络的流量、拓扑结构以及各种事件的理解来做出。所采取的行动也应以全局视角为基础来考虑。
• 直接控制：控制平面组件应该能够直接控制数据平面组件。它还应该具备对各个设备上的转发表进行编程的能力。

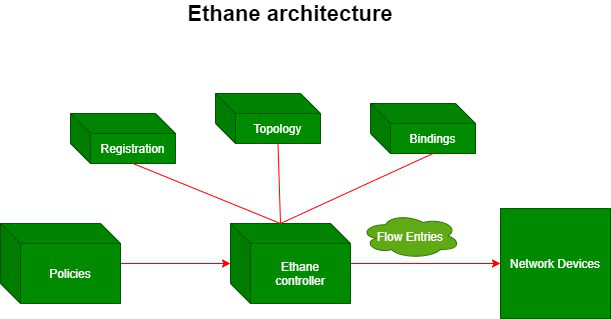

乙烷：Ethane允许用户在网络层面进行访问，这一权限是由网络管理员来定义的。Ethane实际上是软件定义网络（SDN）的先驱技术。

乙烷的原理：

• 高水平的政策应该对网络进行监管。
• 路由选择应遵循高级别的政策。
• 数据包与它们在网络中的来源之间应该存在某种联系或关联。
