以太网电缆的种类

以太网电缆允许用户将其设备，如计算机、手机、路由器等，连接到局域网中。这样，用户就可以获得互联网连接，并通过有线连接方式实现设备之间的通信。此外，以太网电缆还负责在连接在一起的设备之间传输宽带信号。在本文中，我们将讨论用于局域网中的各种类型以太网电缆，以确保用户能够拥有稳定的互联网连接。

以太网电缆的种类

在局域网中，主要使用三种类型的以太网电缆。

• 同轴电缆
• 双绞线电缆
• 光纤电缆

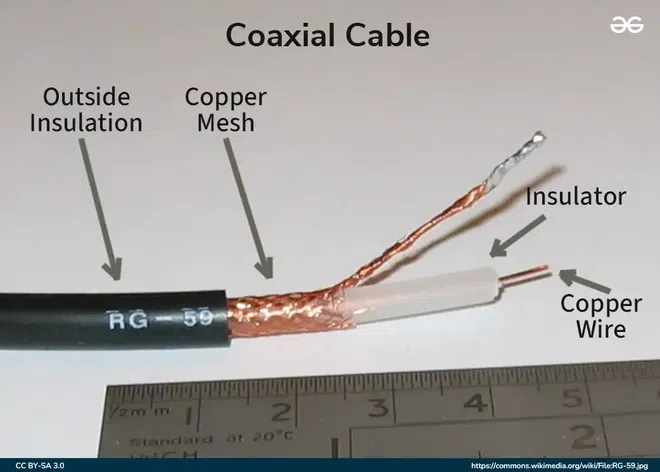

同轴电缆

同轴电缆被用于传输高频信号。电信号损耗很低。它采用了10Base2和10Base5这两种以太网传输方式。其传输介质由铜质导体构成，周围包裹着绝缘体。绝缘体通常由PVC或特氟龙材料制成。这种绝缘体被一层编织而成的导电金属屏蔽层所包围，这样可以减少电场的干扰。电磁干扰在金属外壳之外，还有一层塑料涂层，这种塑料通常被称为“护套”，其材料多为PVC或其他防火塑料。该屏蔽层的最大传输速度为10 Mbps。它通常被用于电话系统、有线电视系统等设备中。

设计：同轴电缆的设计选择会影响其物理尺寸、频率性能、衰减程度、功率处理能力、灵活性、强度以及成本。同轴电缆由内导体构成，内导体可以是实心的，也可以是绞合在一起的。内导体被绝缘体所包围。为了增加电缆的灵活性，外面包裹着铜网，而铜网又被塑料或绝缘护套所包裹。

同轴电缆的种类

• 硬线同轴电缆：它这种技术被广泛应用于需要高信号强度的场合。它们通常用于互联网线路和电话线路中。
• RG-6同轴电缆：它被用于那些需要更高信号质量的情况。其介电绝缘体更为厚实，因此被广泛应用于宽带互联网、有线电视等领域。
• 三轴电缆：他们提供了更多的内容/服务。带宽此外，它们还具备抗干扰功能；它们还使用了额外的铜编织屏蔽层。这种连接方式常被用于连接摄像机与有线电视设备等等。

同轴电缆中使用的连接器类型

• BNC（Bayonet Neil Concelman）
• N系列连接器
• F型连接器
• SMA或微型连接器
• TNC（Threaded Neil Concelman）等。

2. 双绞线电缆

twisted pair是一种铜线电缆，它由两根绝缘的铜线相互缠绕在一起构成，这样可以减少干扰或串扰现象。这种电缆支持10BASE-T、100BASE-T以及一些其他较新的以太网标准。RJ-45连接器。

设计这种双绞线通常包含两条或更多条导电线，这些导线可能被绝缘材料包裹起来，也可能没有被包裹。此外，这些双绞线还会被涂覆一层保护层，以防止受到任何损坏。

双绞线电缆的种类

• 屏蔽双绞线电缆：在STP中，这些导线被铜带或金属箔所包裹。这种金属箔层可以防止干扰信号进入或离开电缆。因此，这种连接方式适用于更长的传输距离以及更高的传输速率。
• 无屏蔽双绞线（UTP）电缆：无屏蔽双绞线电缆是目前使用最广泛的电缆类型之一。计算机网络目前，UTP是由两根绝缘铜线相互缠绕而成的结构。这种缠绕方式有助于减少干扰现象。

UTP电缆的分类

类别

带宽

速度

使用/运用

3. 光纤电缆

光纤电缆所使用的光纤，是由玻璃芯构成的，而玻璃芯周围则包裹着多层覆盖材料。这些覆盖材料通常是由……制成的。PVC或者，也可以使用特氟龙材料。这种材料以光信号的形式来传输数据，因此不会遇到任何干扰问题。与双绞线或同轴电缆相比，光纤能够传输更长的距离。它支持使用10BaseF、100BaseFX、100BaseBX、100BaseSX、1000BaseFx、1000BaseSX以及1000BaseBx等以太网协议。因此，它能够以非常高的速度传输信息。

设计：光纤由芯部和包层组成。选择这些材料是因为它们的折射率存在差异，从而能够实现全内反射。在实际应用中的光纤中，包层通常会被一层丙烯酸酯或聚酰亚胺聚合物所覆盖。这种涂层可以保护光纤免受损伤。此外，根据具体的应用场景，还会添加多层保护层来进一步保护光纤。
