在Cisco环境中配置EIGRP的最大路径数量

先决条件：EIGRP配置，Cisco环境中的EIGRP实现。

EIGRP是一种……思科专有协议用于路由选择。EIGRP通过所依据的度量值来计算到达目标位置的最佳路径。

1. 链接带宽
2. 延迟

EIGRP会选择最短的路径，并将该路径添加到路由表中。如果有多条通往目的地的路径，且这些路径的行政管理距离和度量值相同，那么所有的路径都会被添加到路由表中。

在等成本负载均衡中，如果路由器有两条或更多条通往目的地的路径，且这些路径的传输成本相等，那么路由器会平等地使用所有这些路径来转发数据包。不过，在转发数据包时，该协议与目标节点的管理距离应该相等。在我们的案例中，所使用的协议就是EIGRP。通过负载均衡技术，路由器能够更高效地利用网络段和带宽资源。

默认情况下，Cisco IOS软件可以将在四条成本相等的路径上分配的负载进行平衡。我们可以配置EIGRP的负载均衡机制，以实现更高效的负载分配。共有16条成本相等的路径，以及最多32条成本相等的路线。在路由表中。在路由器配置模式下，使用“maximum-path”子命令来配置EIGRP的最大路径数。

语法：

ROUTER(config-router)#maximum-paths <1-32>

配置EIGRP的最大路径数：

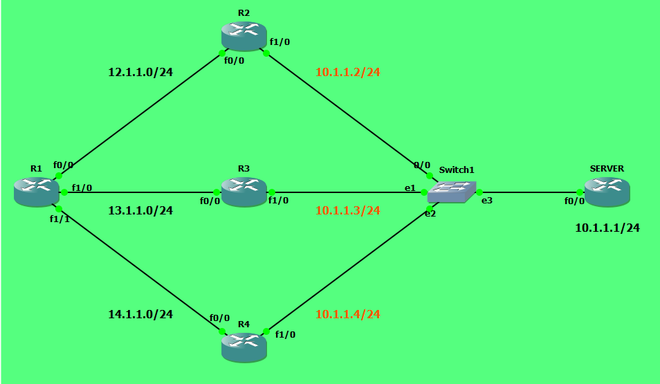

步骤1：在GNS3中创建一个物理拓扑结构，如下所示：

步骤2：请配置路由器上物理接口上的IPv4地址。

在R1上：

R1(config)#interface FastEthernet0/0
R1(config-if)#ip address 12.1.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#interface FastEthernet1/0
R1(config-if)#ip address 13.1.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#interface FastEthernet1/1
R1(config-if)#ip address 14.1.1.1 255.255.255.0
R1(config-if)#no shutdown

在R2上：

R2(config)#interface FastEthernet0/0
R2(config-if)#ip address 12.1.1.2 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#interface FastEthernet1/0
R2(config-if)#ip address 10.1.1.2 255.255.255.0
R2(config-if)#no shutdown

在R3上：

R3(config)#interface FastEthernet0/0
R3(config-if)#ip address 13.1.1.2 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#interface FastEthernet1/0
R3(config-if)#ip address 10.1.1.3 255.255.255.0
R3(config-if)#no shutdown

在R4上：

R4(config)#interface FastEthernet0/0
R4(config-if)#ip address 14.1.1.2 255.255.255.0
R4(config-if)#no shutdown
R4(config-if)#interface FastEthernet1/0
R4(config-if)#ip address 10.1.1.4 255.255.255.0
R4(config-if)#no shutdown

在服务器上：

SERVER(config)#interface FastEthernet0/0
SERVER(config-if)ip address 10.1.1.1 255.255.255.0
SERVER(config-if)#no shutdown

步骤3：使用相应的命令，在两台路由器上配置EIGRP进程。路由器 EIGRP <1-65535> 自治系统编号 :

R1(config)#router eigrp 1
R1(config-router)#network 0.0.0.0
R1(config-router)#no auto-summary

R2(config)#router eigrp 1
R2(config-router)#network 0.0.0.0
R2(config-router)#no auto-summary

R3(config)#router eigrp 1
R3(config-router)#network 0.0.0.0
R3(config-router)#no auto-summary

R4(config)#router eigrp 1
R4(config-router)#network 0.0.0.0
R4(config-router)#no auto-summary

SERVER(config)#router eigrp 1
SERVER(config-router)#network 0.0.0.0
SERVER(config-router)#no auto-summary

步骤4：请查看路由器上的IPv4路由表。那个EIGRP路由条目：

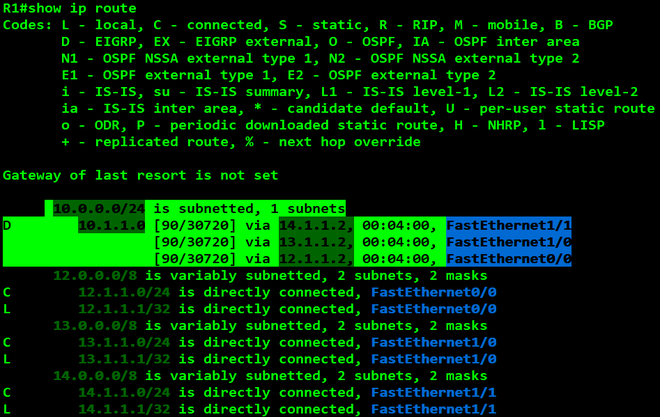

R1#show ip route

• 有3条成本相等的路径可以到达网络10.1.1.0/24。

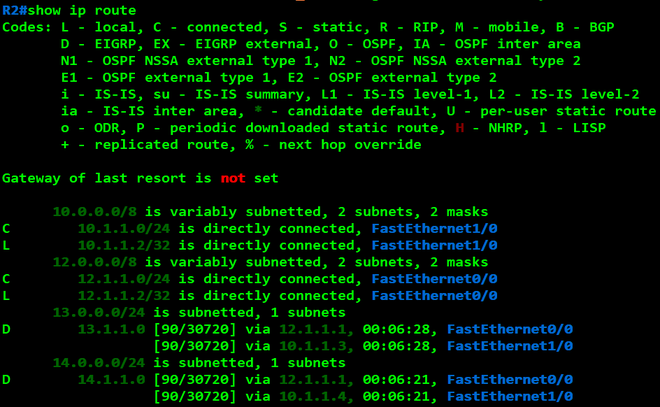

R2#show ip route

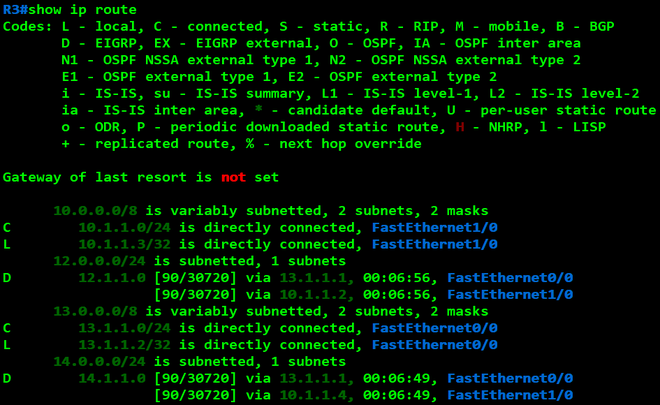

R3#show ip route

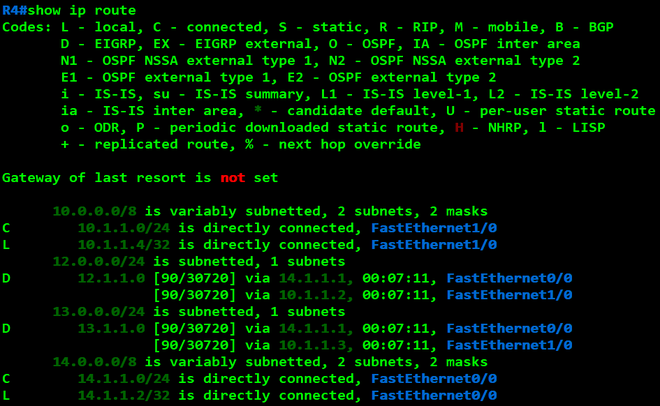

R4#show ip route

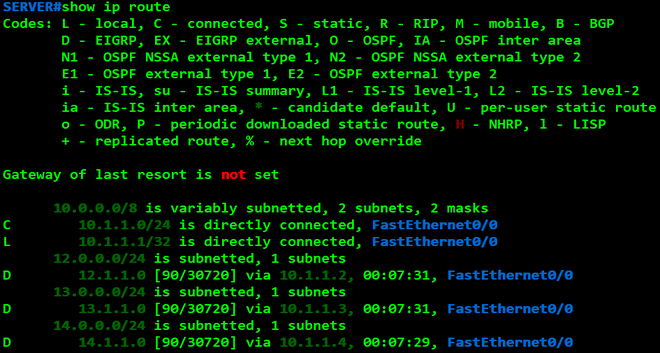

SERVER#show ip route

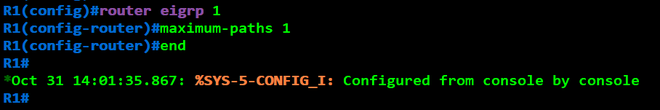

步骤5：配置R1，使其最多只能使用一条路径来到达任何目标地址。具体操作可以使用路由器自配置命令“eigrp”。最大路径数：<1-16>:

R1(config)#router eigrp 1
R1(config-router)#maximum-paths 1
R1(config-router)#end

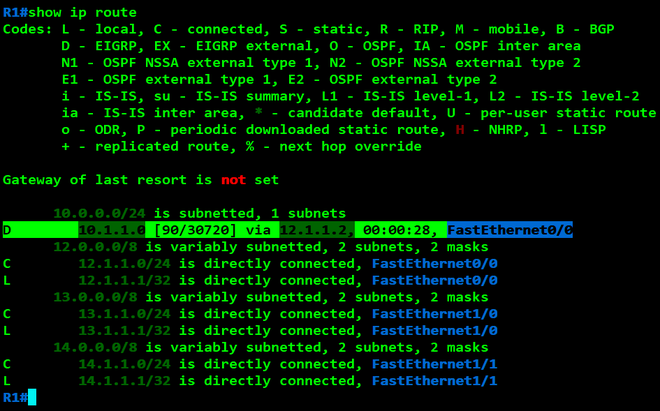

步骤6：请再次检查R1的IPv4路由表，以确认最大路径设置是否发生了变化。

R1#show ip route

• 在配置了最大路径之后，只有一条EGIRP路由可以到达网络10.1.1.0/24。

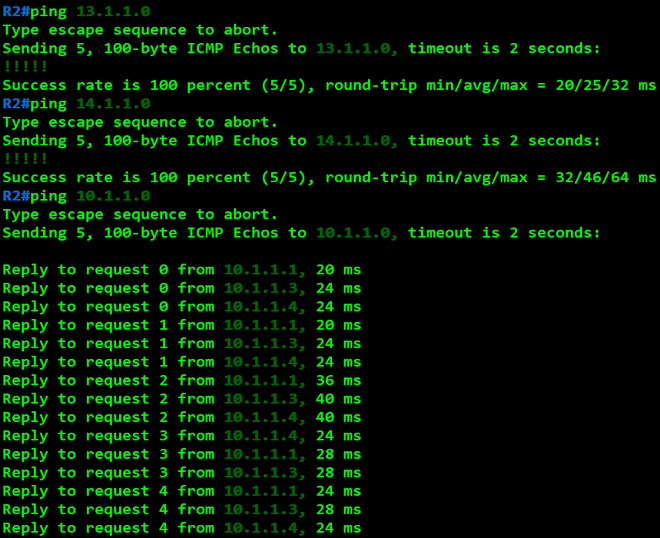

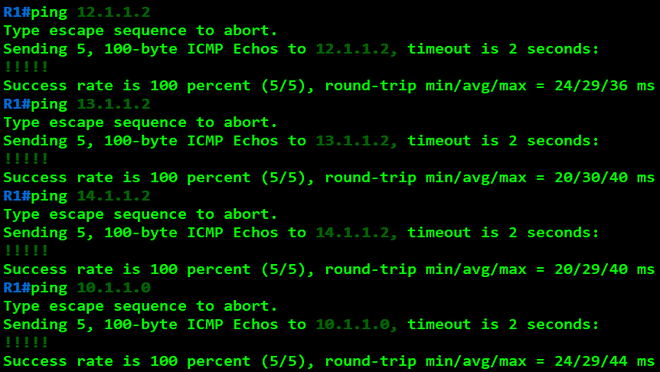

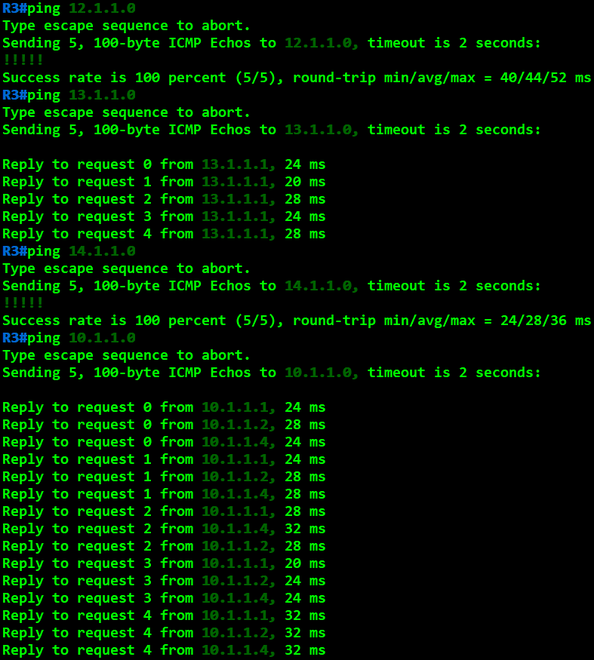

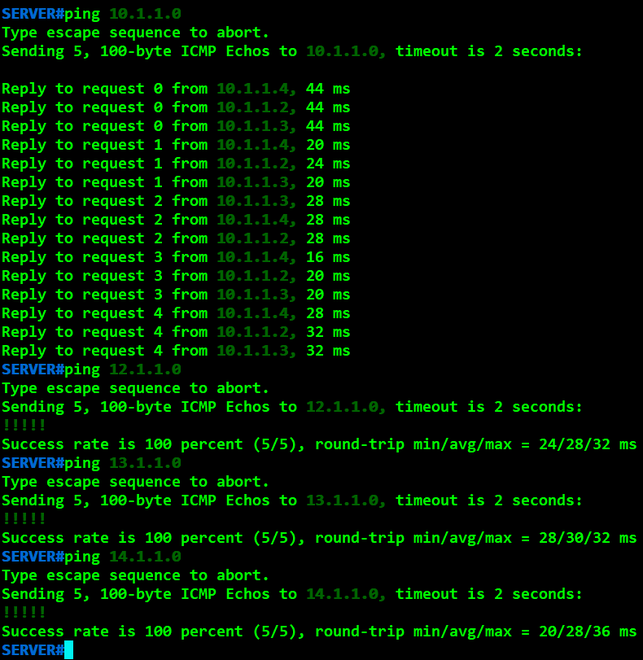

检查连接情况：

  ping 12.1.1.2
  ping 13.1.1.2
  ping 14.1.1.2
  ping 10.1.1.0

  ping 13.1.1.0
  ping 14.1.1.0
  ping 10.1.1.0

  ping 12.1.1.0
  ping 13.1.1.0
  ping 14.1.1.0
  ping 10.1.1.0

  ping 12.1.1.0
  ping 13.1.1.0
  ping 14.1.1.0
  ping 10.1.1.0

  ping 10.1.1.0
  ping 12.1.1.0
  ping 13.1.1.0
  ping 14.1.1.0
