使用 Cisco Packet Tracer进行文件传输协议服务器的配置

在本文中，我们将使用 Cisco Packet Tracer来设计一种文件传输协议服务器配置，并验证从远程计算机上传和下载文件的连接性。

目标：

• 在服务器上配置FTP服务。
• 从远程计算机向FTP服务器上传文件。
• 从远程PC上的FTP服务器下载文件。

程序/步骤：

步骤1：配置Router0

1. 从“网络设备”中选择一个型号为2911的路由器，然后将其拖放到工作区中。
2. 选择Router0，然后进入配置界面。
3. 配置 GigabitEthernet0/0 接口，将其IP地址设置为 192.168.1.1，子网掩码设置为 255.255.255.0，然后启用该端口的状态。
4. 通过分配IP地址为10.0.0.1，子网掩码为255.0.0.0，并启用端口状态来配置GigabitEthernet0/1接口。

Router0命令行界面：

Router>enable
Router#
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface GigabitEthernet0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#exit
Router(config)#interface GigabitEthernet0/1
Router(config-if)#ip address 10.0.0.1 255.0.0.0
Router(config-if)#shutdown
Router(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up
%LINK-5-CHANGED: Interface GigabitEthernet0/1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up

步骤2：配置计算机设备

1. 从“终端设备”中选择两台符合 PC-PT 类型的计算机，然后将它们拖放到工作区中。
2. 选择PC0，然后进入“FastEthernet0”配置界面。为PC0分配IP地址和子网掩码，具体数值为192.168.1.2和255.255.255.0。
3. 选择PC1，然后进入“FastEthernet0”配置界面。为PC1分配IP地址和子网掩码，具体数值为192.168.1.3和255.255.255.0。
4. 对于这两个PC（PC0、PC1），请进入配置中的“全局设置”选项，并将默认网关设置为192.168.1.1。

步骤3：配置Server0

1. 从“终端设备”中选择一个服务器，然后将其拖放到工作区中。
2. 请进入配置中的全局设置，并将默认网关设置为10.0.0.1。
3. 请切换到FastEthernet0接口，并将其IP地址和子网掩码分别设置为10.0.0.2和255.0.0.0。
4. 请进入“服务”页面，然后打开“FTP服务”选项。
5. 请进入用户设置页面，为您的账户创建一个用户名和密码。
6. 请选择所有权限（写入、读取、删除、重命名、列出），然后为该用户添加这些权限。

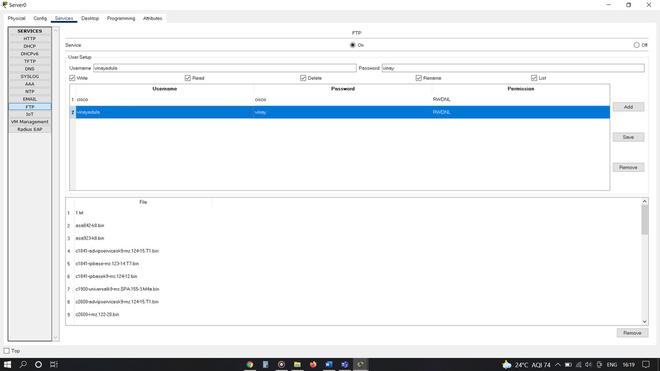

用户设置：

步骤4：配置交换机并完成连接设置。

1. 从网络设备中选择一个2950-24交换机，然后将其拖放到工作区中。
2. 使用铜质直通电缆，将PC0的FastEthernet0端口与switch0的FastEthernet0/1端口连接起来。
3. 使用铜质直通电缆，将PC1的FastEthernet0端口与switch0的FastEthernet0/2端口连接起来。
4. 使用铜质直通电缆，将交换机0的FastEthernet0/3端口与路由器0的GigabitEthernet0/0端口连接起来。
5. 使用铜质直通电缆，将路由器0的GigabitEthernet0/1端口与服务器0的FastEthernet0端口连接起来。

路由器配置表：

电脑配置表：

设计的网络拓扑结构：

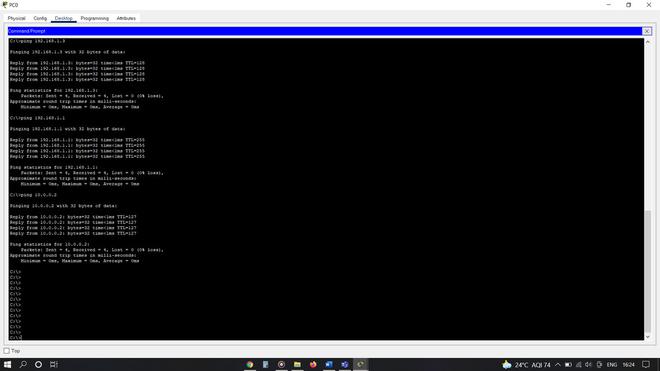

使用命令提示符中的“ping”命令，检查从PC0到其他网络主机之间的连接情况。

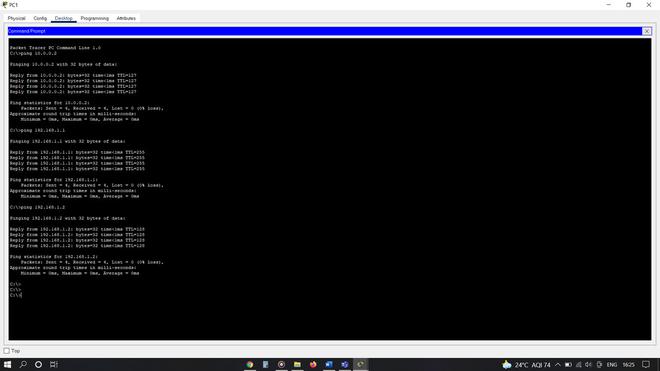

使用命令提示符中的“ping”命令，检查从PC0到其他网络主机之间的连接情况。

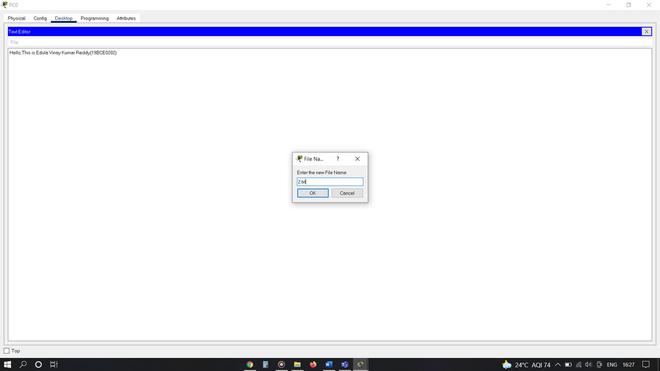

请创建一个名为2.txt的文件，以便将其上传到FTP服务器中。

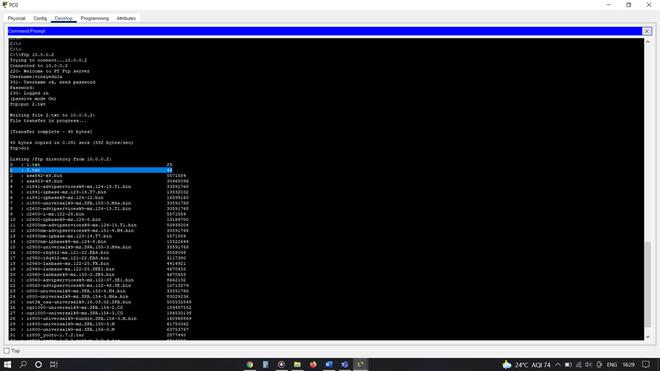

使用 PC0 的 FTP 服务器，通过 `put 2.txt` 命令将名为 2.txt 的文件上传到 FTP 服务器上。然后，使用 `dir` 命令来确认该文件的传输是否成功。

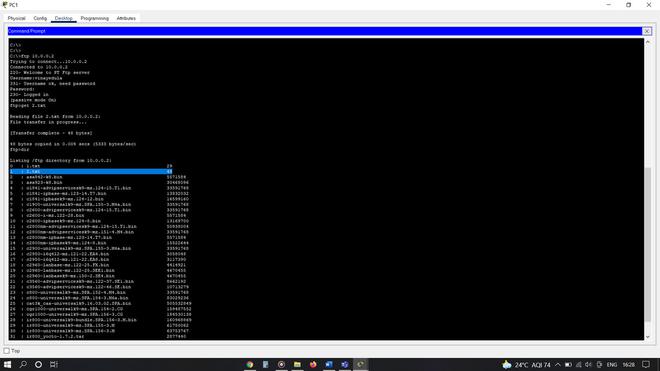

使用“get 2.txt”命令，从PC1的FTP服务器上下载名为2.txt的文件。然后，使用“dir”命令来确认该文件的传输是否成功。
