在Cisco环境中配置RIP接口选项

先决条件：安息吧，RIP在Cisco设备上配置RIP版本1和2.

RIP是一种无类别的、基于距离向量的路由协议。 这是一种基于计时器的路由协议。 它使用用户数据报协议（UDP）作为传输协议，端口号为520。 它使用“跳数”作为度量标准，跳数的范围是从1到16。其中，15被认为是最大跳数，而16则表示无法到达的目标点。这样做是为了移除之前已安装的路由信息，从而实现“路由欺骗”机制。所谓“路由欺骗”，就是一种快速清除邻居路由器路由表中过时路由信息的方法。 RIPv2支持纯文本形式的MD5认证方式。

当路由器启用了RIP功能时，会存在一些情况……Per-Interface Actions/接口选项在RIP模式下，当这些功能被启用时，这些功能也会被禁用。在接口配置模式下，有两项功能可以用来设置路由器发送和/或接收RIP公告以及处理这些公告所使用的RIP版本。此外，在接口配置模式下，还有选项可以启用RIPv2，使其能够在每个接口上发送广播更新信息。

RIP接口选项命令：

RIP功能

命令/指令

示例/例子

配置RIP接口选项：

步骤1：请在GNS3中创建如下所示的3台路由器的拓扑结构：

步骤2：在路由器的物理接口上配置IPv4地址：

R1(config)#int f0/0R1(config-if)#ip address 12.1.1.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)#int f1/0R1(config-if)#ip address 13.1.1.1 255.255.255.0R1(config-if)#no shutdown

R2(config)#int f0/0R2(config-if)#ip address 12.1.1.2 255.255.255.0R2(config-if)#no shutdownR2(config-if)#int s2/0R2(config-if)#ip address 23.1.1.1 255.255.255.0R2(config-if)#no shutdown

R3(config)#int f0/0    R3(config-if)#ip address 13.1.1.2 255.255.255.0R3(config-if)#no shutdownR3(config-if)#int s2/0R3(config-if)#ip add 23.1.1.2 255.255.255.0R3(config-if)#no shutdown

步骤3：通过该方法，可以在所有路由器上启用RIP功能。路由器类型：RIP全局配置命令：

R1(config)#router ripR1(config-router)#network 12.0.0.0 R1(config-router)#network 13.0.0.0

R2(config)#router rip R2(config-router)#network 12.0.0.0R2(config-router)#network 23.0.0.0

R3(config)#router ripR3(config-router)#network 13.0.0.0R3(config-router)#network 23.0.0.0

步骤4：检查路由器上的IPv4路由表，查看是否有RIP路由的条目。

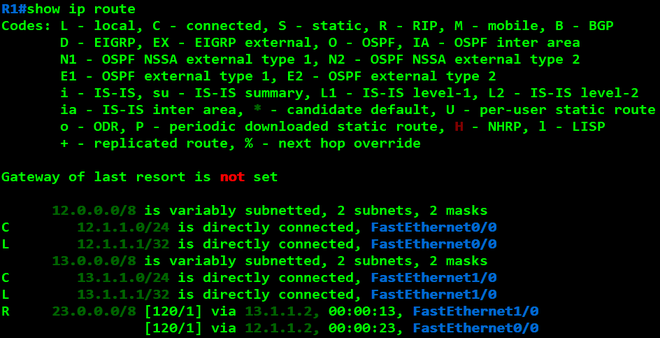

R1#show ip route

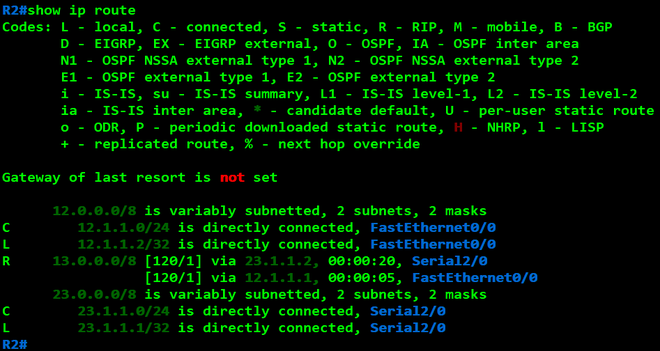

R2#show ip route

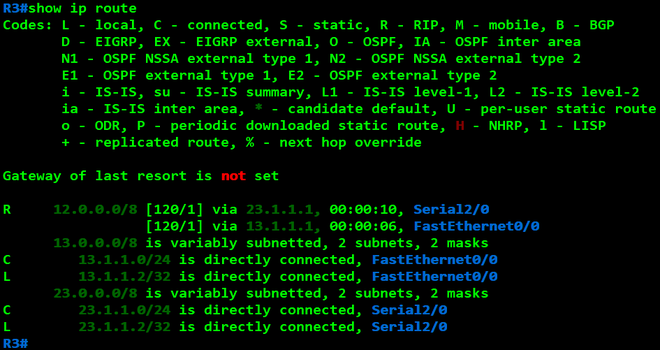

R3#show ip route

步骤5：配置R2，使其能够在点对点链路上向R3发送和接收RIP版本1和2的更新信息。

R2(config-if)#int serial2/0           R2(config-if)#ip rip send version 1 2 R2(config-if)#ip rip receive version 1 2R2(config-if)#end

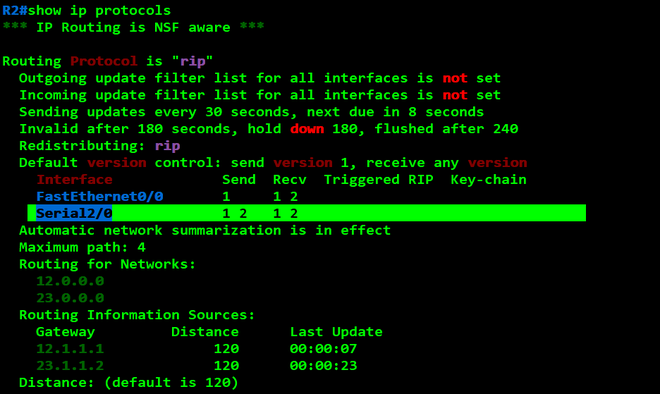

步骤6：正在验证R2的串行接口上RIP接口配置是否正确：

R2#show ip protocols

步骤7：配置R1的fast Ethernet接口，使其以广播方式而不是多播方式发送RIPv2更新信息。

R1(config)#interface fa0/0R1(config-subif)#ip rip v2-broadcastR1(config-subif)#end

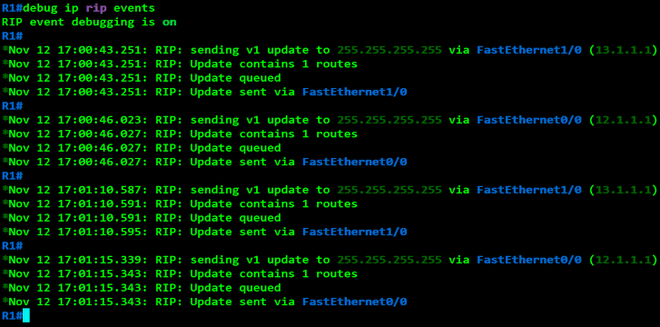

步骤8：通过调试RIP事件数据包，并验证这些数据包的目的地地址是否为第3层广播地址，来确认R1上的RIP接口配置是否正确。

R1#debug ip rip events

要关闭调试功能：

R1# 解除所有调试模式

步骤9：正在验证所有3台路由器上的RIP配置是否正确。

R1#show ip protocols

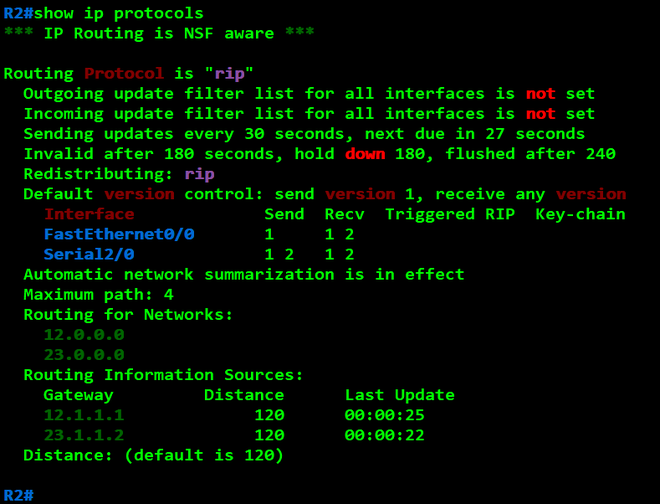

R2#show ip protocols

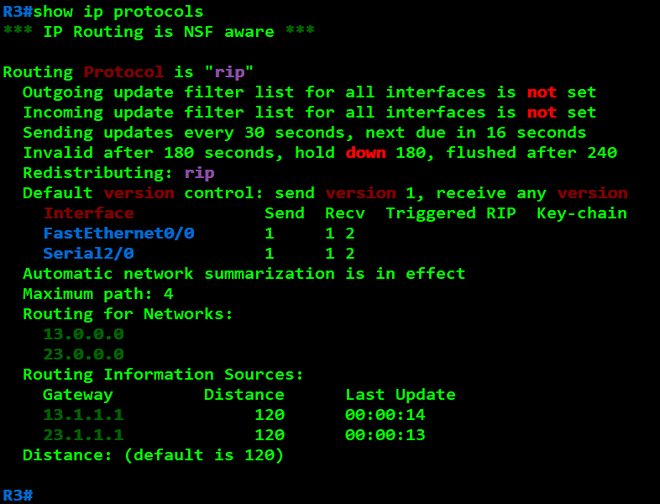

R3#show ip protocols

使用 Wireshark 捕获接口信息：

为了在GNS3中捕捉该接口的情况：

1. 请确保……Wireshark它已经安装在您的电脑上。
2. 将鼠标悬停在想要捕获的界面上，然后右键点击该界面。
3. 将会出现一个下拉菜单，其中包含一些选项。
4. 请选择“”这个选项。开始捕获.

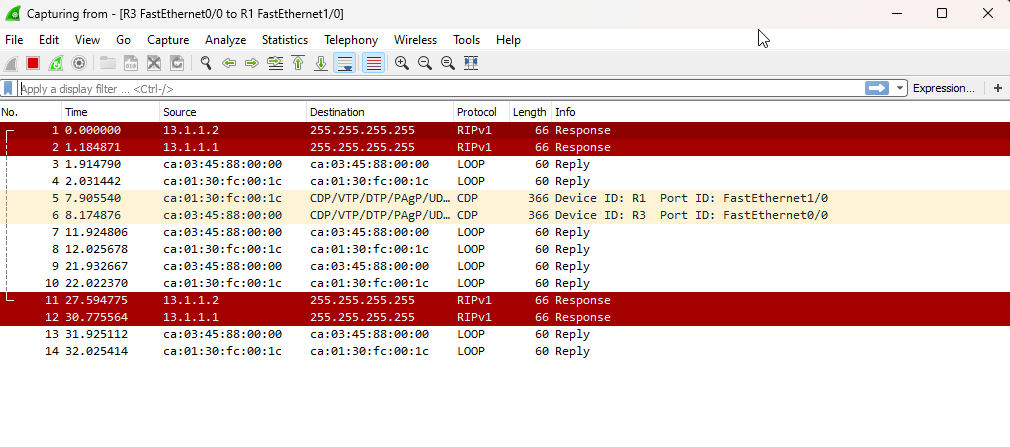

RIP广告：永别了。

用红色标记出来的数据包，属于RIPv1的广播信息。

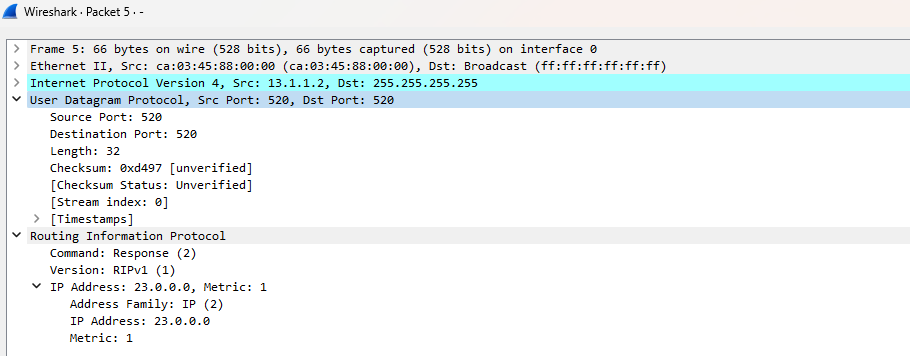

RIPv1公告（请求消息）数据包的格式：
