SDA底层网络与上层网络

考虑到用于通信的设备网络，有一些边缘网络设备与终端设备相连。这些设备负责封装或解包由终端设备发送的数据。此外，还有许多网络设备位于这些边缘设备之间，它们为边缘设备提供连接性。存在于这些边缘网络设备之间的底层设备网络被称为……底层网络/基础设施。它们包括交换机、路由器、电缆以及无线连接设备，这些共同构成了物理网络。就像GRE隧道一样，数据包所经过的路径是由所使用的协议来定义的。可以说，这种虚拟连接实际上就是边缘设备之间的一种连接方式。这种虚拟路径以及相关的边缘设备，整体就构成了一个完整的网络结构。覆盖层在采用SDA技术的网络中，同样运用了“覆盖层”和“底层网络”的概念。在SDA网络中，所有用于分布层和接入层的交换机都是第3层交换机。这种使用第3层接入层交换机的网络被称为“路由接入层”。而SDA网络中，边缘网络设备之间存在的虚拟连接则被称之为VXLAN。在SDA网络架构中，所谓的“覆盖层”和“底层网络”被统称为SDA结构，而边缘网络设备则被称为……织物边缘节点。

位置标识符分离协议：在基于网络的SDA实现中，为了确定终端设备的位置以及通往这些设备的路径，所采用的方法与传统的MAC地址和IP地址的识别方式有所不同。这些概念是由“位置标识符分离协议”来定义的。每个终端设备都被赋予了一个唯一的标识符。端点标识符（EID）。

• Fabric Edge节点使用传统的MAC地址或IP地址方法来识别终端设备。然后，所有终端设备都会被分配一个EID。
• 一个名为LISP Map服务器的数据库中包含EID列表。

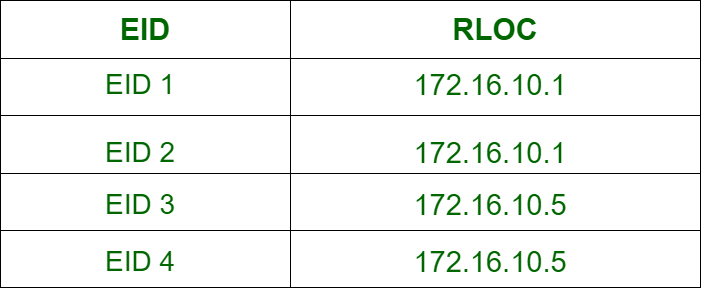

• LISP映射服务器还包含了一个列表，该列表通过结构边缘节点的IP地址来访问每个EID。结构边缘节点的IP地址被称为“路由位置”（Routing Location，简称RLOC）。这个列表中包含了EID以及与之匹配的RLOC信息。
