备份和恢复 Cisco IOS 的过程

Cisco IOS与其他操作系统并无区别，它被用于路由器、交换机以及其他Cisco网络设备中。Cisco IOS实际上是一个单独的文件，存储在路由器的闪存中。当这些路由器被启动后，存储在闪存中的IOS会被加载到RAM中。如果路由器的闪存中没有可用的IOS，那么路由器就只能无法正常运行了。ROMMON模式这样，我们就可以再次安装 iOS 镜像文件了。在备份过程中，我们将使用以下方法：TFTP（简单文件传输协议）没有必要深入解释TFTP究竟是什么，或者它是如何工作的。只需知道，它是一种基于UDP的文件传输协议，用于从远程服务器读取和写入文件。使用TFTP时，文件传输过程始于请求建立连接之后，然后才能开始文件的读取或写入操作。这些文件传输只有在服务器同意了连接请求之后才会发生。

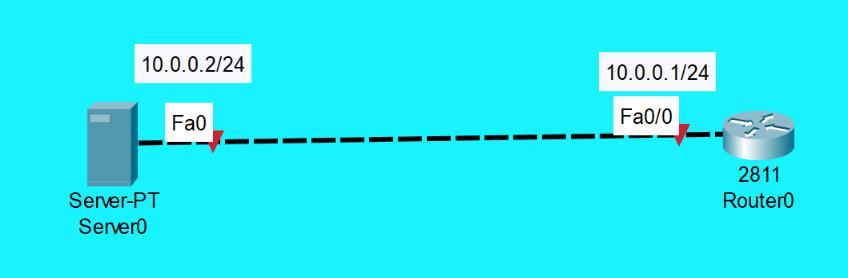

构建简单的实验室网络拓扑结构：

在这里，我们将使用一台路由器以及一台运行着TFTP协议的服务器。（该服务器可以在CPT的“终端设备”选项卡中找到。）

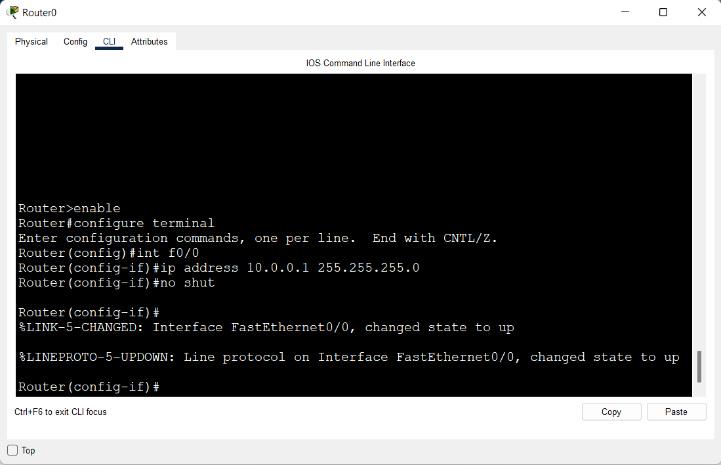

步骤1：在路由器上配置IP地址：

Router(config)#int f0/0
Router(config-if)#ip address 10.0.0.1 255.255.255.0
Router(config-if)#no shut

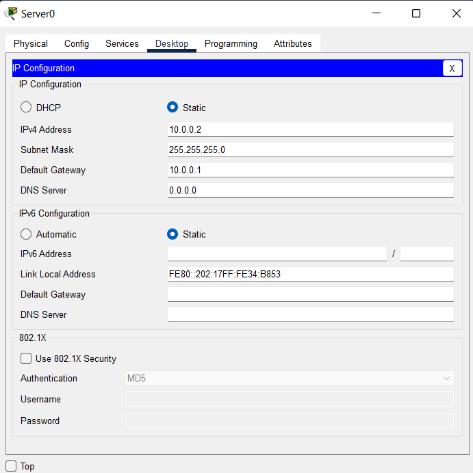

步骤2：在服务器上配置IP地址。请进入“桌面”选项卡，然后选择“IP配置”选项，将需要配置的IP地址添加到该选项中。

Cisco IOS的备份过程：

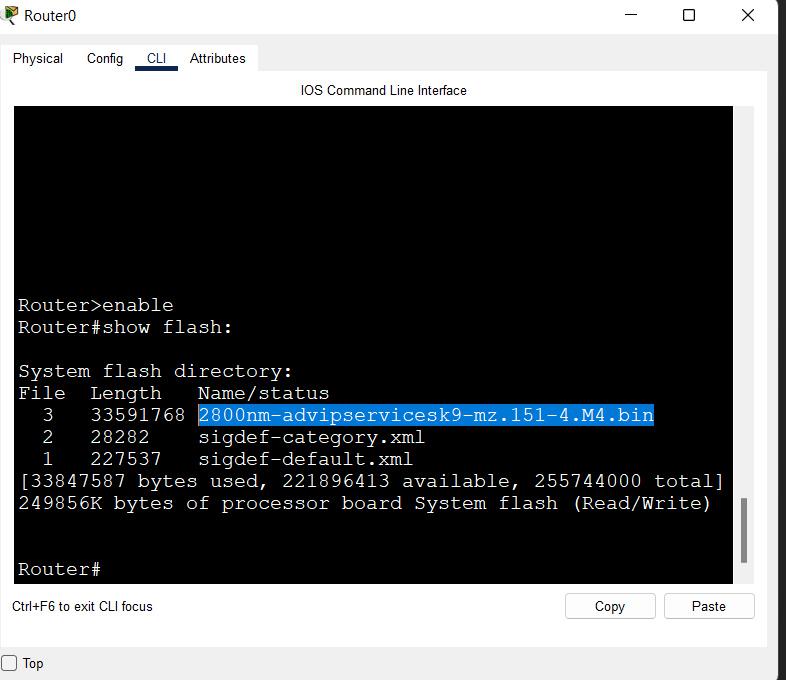

步骤1：正在检查路由器的IOS文件名称：

Router#show flash:

步骤2：检查服务器的TFTP服务状态：

Go to the Services Tab and then click
on the TFTP tab available on the list.

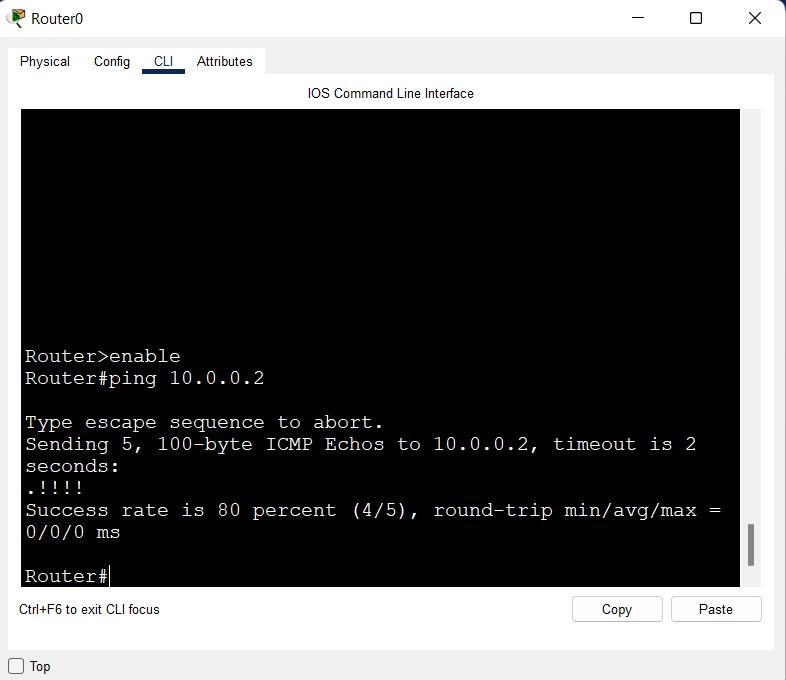

步骤3：验证从路由器到服务器的可达性：

Router#ping 10.0.0.2

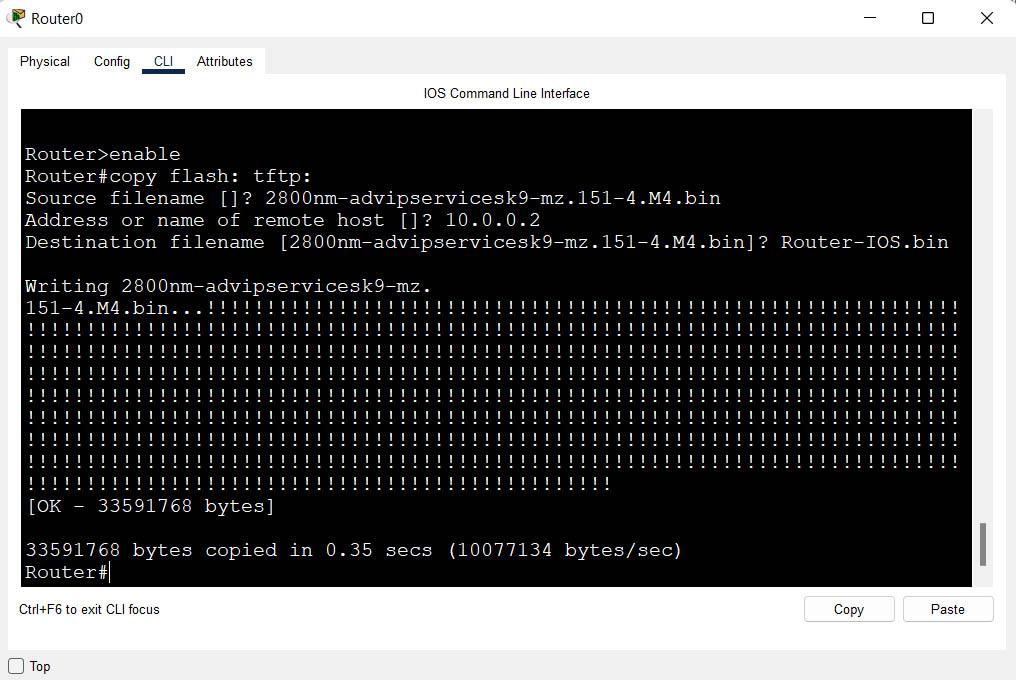

步骤4：将路由器的IOS文件复制到TFTP服务器上。

Router#copy flash: tftp:
Source filename []? 2800nm-advipservicesk9-mz.151-4.M4.bin
Address or name of remote host []? 10.0.0.2
Destination filename [2800nm-advipservice
sk9-mz.151-4.M4.bin]? Router-IOS.bin

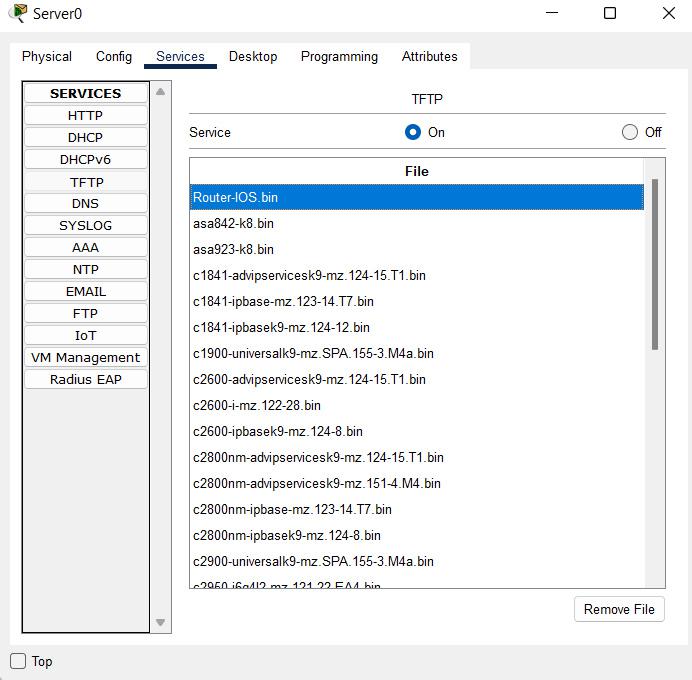

步骤6：确认 iOS 是否已成功复制到 TFTP 服务器上。

Go to the Services Tab and then click on the TFTP tab to
check if our IOS Destination filename is present on the list.

现在，我们的路由器的IOS文件已经被复制下来了。在开始恢复过程之前，我们必须先删除这个IOS文件。

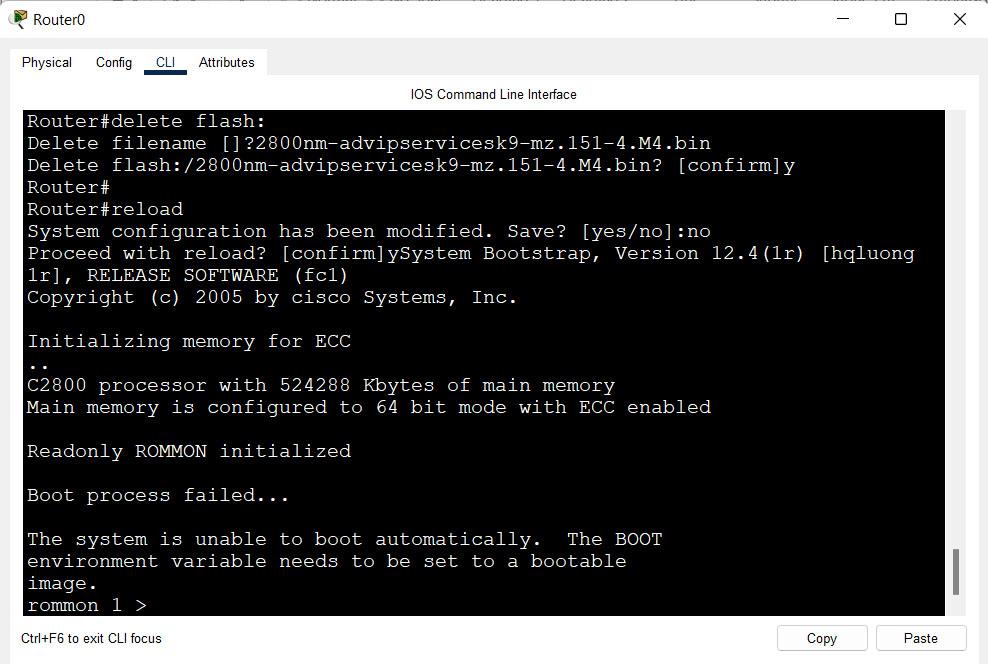

Router#delete flash:
Delete filename []?2800nm-advipservicesk9-mz.151-4.M4.bin
Delete flash:/2800nm-advipservicesk9-mz.151-4.M4.bin? [confirm]y
Router#reload
System configuration has been modified. Save? [yes/no]:no
Proceed with reload? [confirm]y

如您所见，存储在Flash存储器中的IOS文件已被删除，启动过程也失败了。当路由器无法从Flash中加载IOS时，启动过程就会失败，从而导致路由器无法正常运行。ROMMON模式.

Cisco IOS的恢复过程：

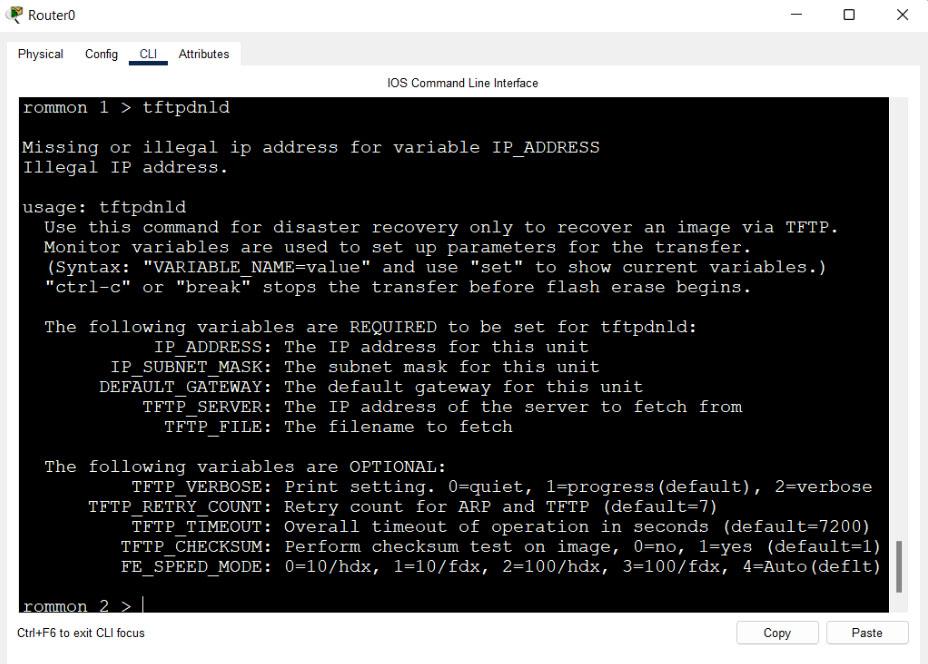

步骤1：我们需要向路由器输入必要的信息，这样路由器才能从服务器上恢复IOS文件。要查看需要输入哪些信息，请输入以下命令：

Rommon 1 >tftpdnld

步骤2：请按照下面的格式输入所需的信息。（这些命令对大小写敏感）

Rommon 2 >IP_ADDRESS=10.0.0.1
Rommon 3 >IP_SUBNET_MASK=255.255.255.0
Rommon 4 >DEFAULT_GATEWAY=10.0.0.1
Rommon 5 >TFTP_SERVER=10.0.0.2
Rommon 6 >TFTP_FILE=Router-IOS.bin
Rommon 7 >tftpdnld

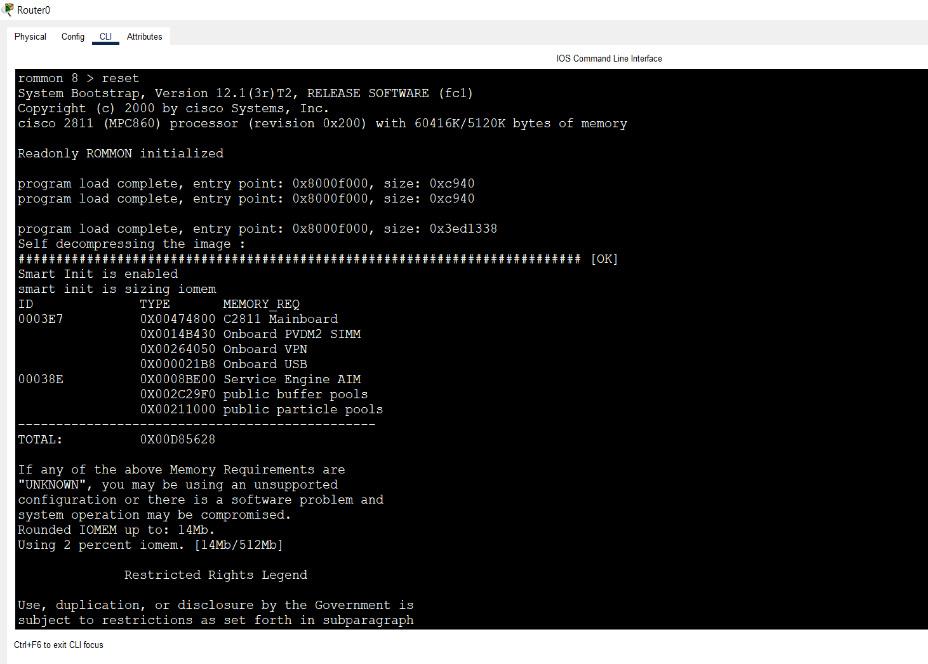

Rommon 8 >reset

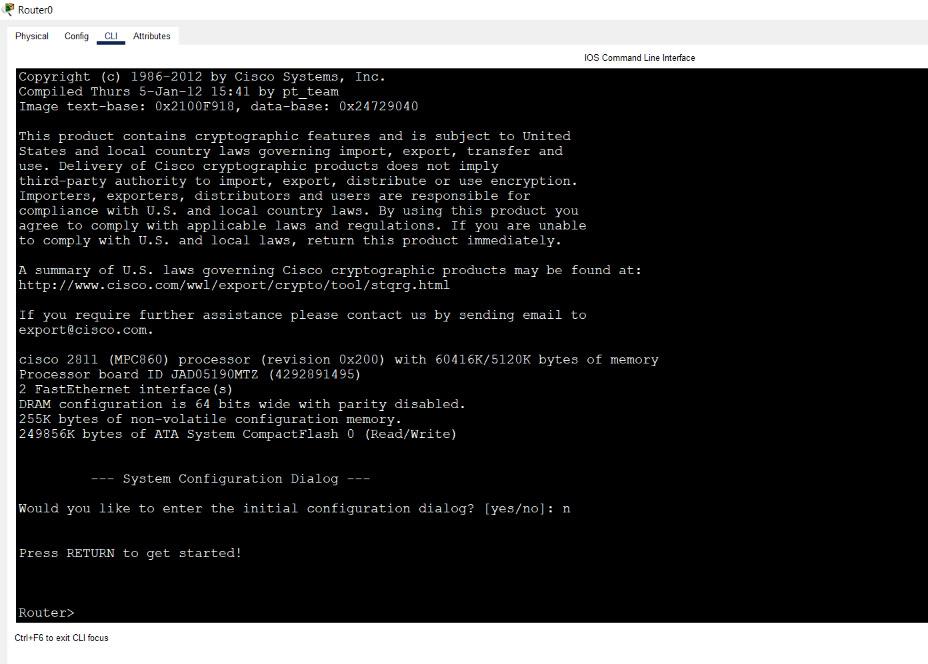

如您所见，路由器的IOS系统已经从TFTP服务器上成功下载并加载到路由器中。
