交换机间链路（Inter-Switch Link, ISL）以及IEEE 802.1Q协议

VLANs被用于在二层层面划分广播域。 默认情况下，所有的交换机端口都处于VLAN 1状态。 如果使用的VLAN不是VLAN 1，那么为了传输这些VLAN中的流量，用户需要将一个交换机端口设置为中继模式，从而将该端口连接到另一个交换机上。 如果该帧被转发到某个接入链路中，那么就可以认为该帧属于配置在该交换机端口上的那个VLAN。 但是，如果帧被转发到主干链路中，那么其他设备如何知道该流量属于哪个VLAN呢？这就是VLAN识别方法的概念所在。VLAN识别方法 –如果帧被转发到干线连接上，那么会在帧的头部添加一个头标或标签，该头标或标签会指明该帧所属的VLAN。在发送方的交换机处，帧会被封装起来；而在接收方的交换机处，帧会被解封装，然后被转发到属于该VLAN的端口上（根据交换机的处理方式）。有两种VLAN识别的方法：

1. 交换机间链路（Inter-Switch Link, ISL）这是一种VLAN识别方法，其中，VLAN信息会被明确地标记在以太网帧上。 ISL是思科交换机所独有的技术。 ISL在第2层进行工作，其原理是将数据帧封装在一个新的头部之后，同时还会执行新的循环冗余校验（CRC）操作。 在ISL中，原始帧会被封装起来，并且在帧被通过主干链路传输之前，还会添加额外的头部信息。 在接收端，首部会被移除，然后该帧会被转发到指定的VLAN中。 ISL支持最多1000个VLAN。 对于 ISL 来说，Native VLAN 这个概念并不重要，因为所有帧都会被标记，包括那些属于 Native VLAN 的帧。

   ISL帧的封装结构为：30字节的数据部分，其中包含26字节的头部信息，另外还有4字节的FCS（帧校验序列）。因此，总共会有30字节的开销。所以，这种封装方式并不被推荐。甚至Cisco也建议使用802.1Q协议来进行封装。配置（ISL）：

Switch(config)#interface Fa0/1Switch(config-if)#switchport trunk encapsulation islSwitch(config-if)#switchport mode trunk

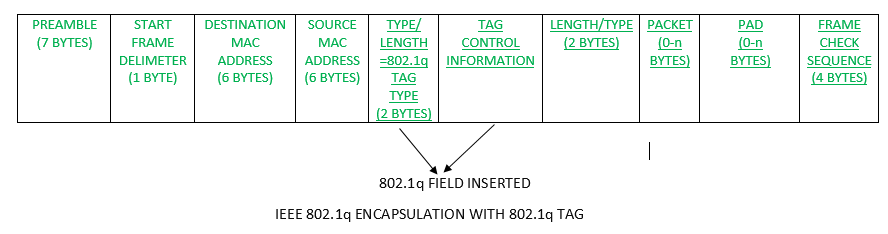

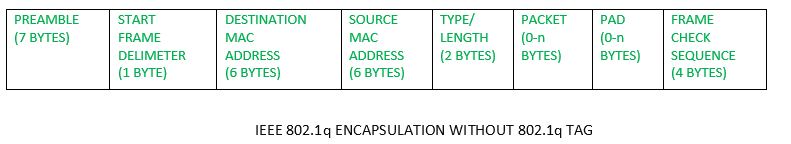

1. 802.1Q –这是IEEE制定的帧标记标准方法。如果用户希望在不同的品牌交换机之间建立中继连接，那么必须使用802.1Q封装技术来实现这种连接。在802.1Q协议中，中继设备会在原始帧中插入一个4字节的标签，并在设备将帧通过中继链路发送之前重新计算帧校验序列。在接收端，该标签会被移除，而帧则会被转发到指定的VLAN中。 在4个字节中，有12位用于标识VLAN编号。这一字段表明了帧所属的VLAN编号。VLAN的编号范围从1到4094，也就是说，可以支持4094个VLAN。而VLAN 0和4095则被保留下来，用作其他用途。802.1Q协议支持“本地VLAN”的概念，即该VLAN中的流量不会被标记出来。注意：Inter-Switch Link (ISL)和802.1Q被用来实现交换机之间的VLAN通信。当帧被转发到接入链路时，ISL或802.1Q帧标记会被移除。配置方式（802.1Q）：

Switch(config)#interface Fa 0/1Switch(config-if)#switchport trunk encapsulation 802.1qSwitch(config-if)#switchport mode trunk

以下是它们的一些特点：

交换机间链路（Inter-Switch Link, ISL）：

• 专有协议：ISL是一种由Cisco公司开发的专有VLAN标记协议，仅支持在Cisco设备上使用。
• 添加了一个26字节的头部信息。ISL会在每个以太网帧中添加一个26字节的头部，该头部中包含了VLAN相关信息。
• 支持多达1,005个VLAN。ISL支持最多1,005个VLAN，这在大型网络环境中非常有用。
• 增加了一些额外的开销：ISL会在每个以太网帧中增加一些额外的开销，这可能会降低网络的性能。
• IEEE 802.1Q：
• 行业标准协议：IEEE 802.1Q是一种行业标准的VLAN标记协议，大多数网络设备都支持该协议。
• 添加了一个4字节的标签。IEEE 802.1Q在每個以太网帧中添加了4个字节的标签，这些标签包含了VLAN的相关信息。
• 支持最多4,096个VLAN。IEEE 802.1Q支持最多4,096个VLAN，这在大型网络环境中非常有用。
• 低开销：IEEE 802.1Q对每個以太网帧的处理开销非常小，因此不会对网络性能产生明显的影响。
