Cisco中环形拓扑与总线拓扑之间的关联

更新时间:2026年03月27日   作者:spoto   标签(Tag):

在环形拓扑结构中,存在一条圆形的数据传输路径。 这些设备中的每一个都连接到网络中的另外两台设备上。 数据通过从一个设备传输到另一个设备的方式,从发送者传递到接收者手中,直到最终到达接收设备的位置。 如果其中任何一个连接中断了,那么整个网络就会崩溃,因为它们是依次连接的。 总线拓扑是一种网络拓扑结构,在这种结构中,所有的设备都通过一根称为“主干线”的电缆进行连接。 它由电缆两端的终结器组成。

在本文中,我们将了解如何在Cisco Packet Tracer中实现两个局域网之间的连接。以下是配置和验证这两个局域网之间连接的步骤。您还可以参考相关文章以获取更多信息。局域网技术 | 以太网想要了解更多关于局域网的信息的话,请继续阅读吧。

程序/步骤:

步骤1:首先,打开 Cisco Packet Tracer桌面软件,然后选择下面列出的设备:

编号:S.NO设备/装置模型名称数量。1.2.3.
PC0PC08
交换机PT-Switch,2960-24TT8
路由器29111

LAN1和LAN2中的PC的IP地址表:

LAN1:

编号:S.NO设备/装置IPv4地址子网掩码默认网关1.2.3.4.
pc013.12.11.1255.0.0.013.12.11.5
pc113.12.11.2255.0.0.013.12.11.5
pc213.12.11.3255.0.0.013.12.11.5
pc313.12.11.4255.0.0.013.12.11.5

LAN2:

编号:S.NO设备/装置IPv4地址子网掩码默认网关1.2.3.4.
pc4192.168.1.1255.255.255.0192.168.1.5
pc5192.168.1.2255.255.255.0192.168.1.5
pc6192.168.1.3255.255.255.0192.168.1.5
pc7192.168.1.4255.255.255.0192.168.1.5

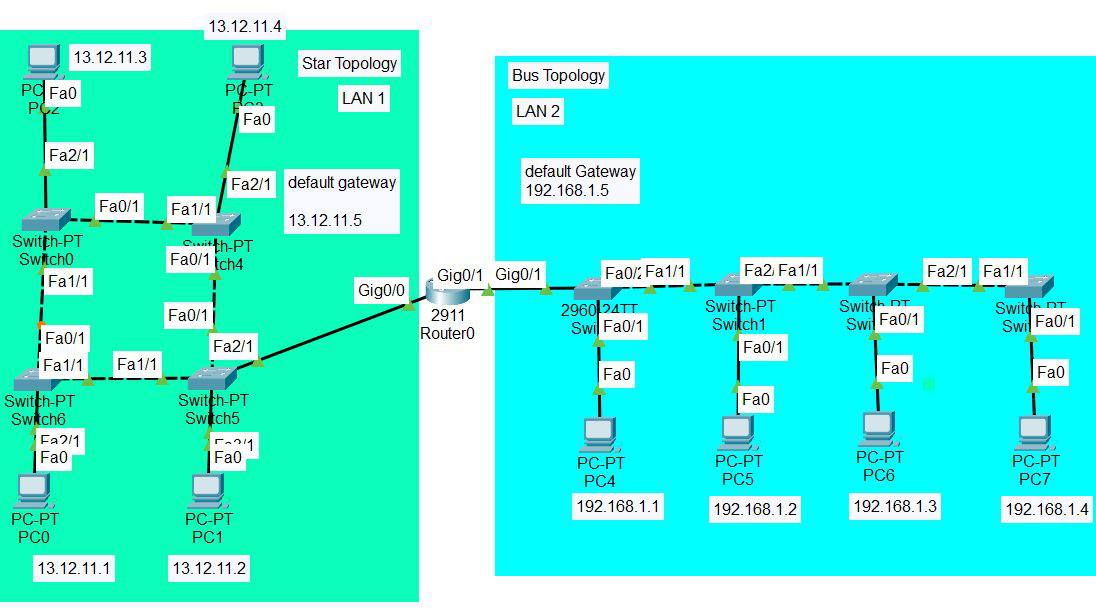

  • 然后,创建两种网络拓扑结构:环形网络和总线型网络。如图所示。
  • 可以使用自动连接线来将各个设备相互连接在一起。

这些拓扑结构的表示方式应该如下所示:

步骤2:请根据上述的IP地址表,配置计算机(主机)的IPv4地址、子网掩码以及默认网关。

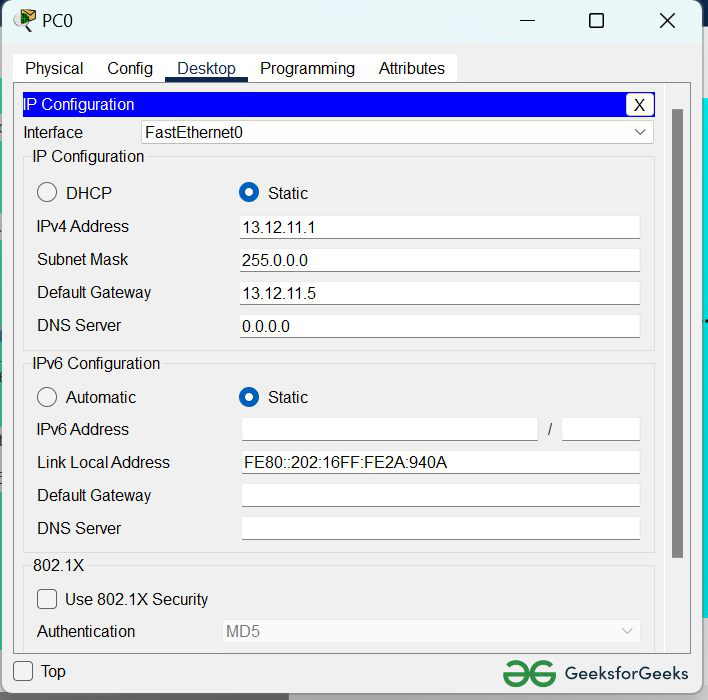

  • 要为PC0分配一个IP地址,请点击PC0。
  • 然后,请进入“桌面”和“IP配置”选项。在那里,您会找到与IPv4相关的配置选项。
  • 请将IPv4地址、子网掩码以及默认网关填写到相应的输入框中。
  • 请对LAN2中的PC进行相同的配置操作。

步骤3.使用 ipconfig 命令来分配 IP 地址。

  • 我们还可以借助命令来分配IP地址。
  • 请进入PC0的命令行终端。
  • 然后,输入以下命令:ipconfig <IPv4地址><子网掩码><默认网关>(如果需要的话)
示例:ipconfig 13.12.11.1 255.255.255.0 13.12.11.5
  • 请对两个局域网中的其他计算机也执行相同的操作,以彻底配置它们。

步骤4:请配置路由器的IP地址和子网掩码。

IP地址表路由器:

设备/装置接口/界面IPv4地址子网掩码
Router0FastEthernet0/013.12.11.5255.0.0.0
FastEthernet0/1192.168.1.5255.255.255.0

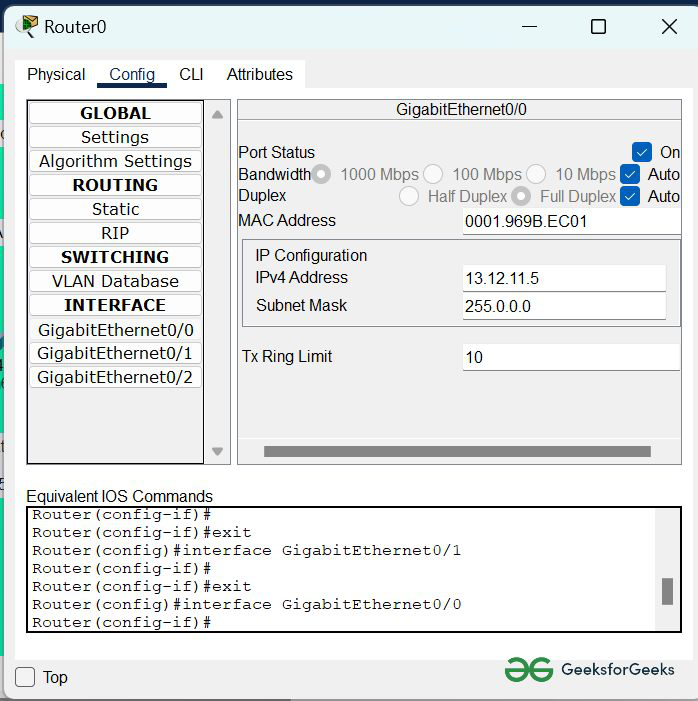

  • 要为 router0 分配一个 IP 地址,请点击 router0。
  • 然后,进入“配置”页面,再选择“接口”选项。
  • 然后,根据IP地址分配表来配置FastEthernet接口和串行端口的IP地址。
  • 请填写IPv4地址和子网掩码。

步骤5:通过向任何计算机的IP地址发送ping命令来验证网络是否正常。我们将使用ping命令来实现这一操作。

  • 首先,点击PC0,然后进入命令提示符界面。
  • 然后输入 “ping <目标节点的IP地址>”。
  • 从下面的图片中可以看出,我们收到了回复,这说明网络连接是正常的。
示例:ping 192.168.1.2
  • 下面是对该实验的模拟过程。我们是从 PC0 向 PC5 发送 PDU 数据包。
