脊柱-叶片式建筑结构

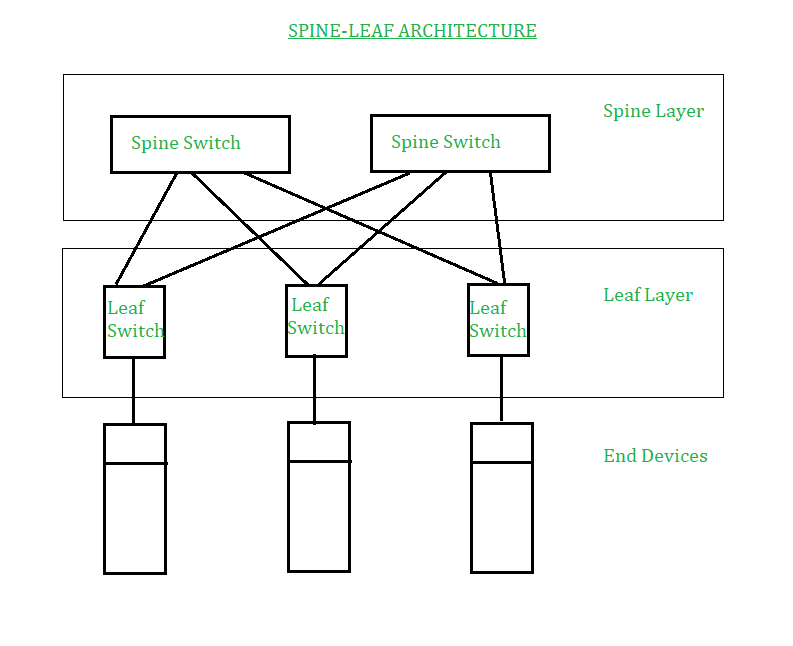

Spine-Leaf Architecture是一种双层架构。 这种架构包含两层结构，即“主干层”和“叶子层”。 在完整的网格拓扑结构中，Spine层和Leaf层是相互连接的。 这种架构克服了三层分层架构的局限性。 每个Leaf交换机都连接到一个主干交换机上，从而形成全网状拓扑结构。 叶子层包含了那些与服务器相连的接入交换机，它们为终端用户提供了连接服务。 这个“脊柱层”可以被视为网络的“主干”，因为它负责将所有“叶交换机”相互连接在一起。

Spine Switch和Leaf Switch：

这些 Spine 交换机与所有的 Leaf 交换机通过网状拓扑结构相连。而 Leaf 交换机则分别与服务器以及终端用户进行连接。 三层交换机主要用于处理第三层网络流量，而二层交换机则可以同时处理第二层和第三层的网络流量。 传统的三层架构包含三层结构，而“脊柱-叶子”架构则只有两层结构。 在传统的三层架构中，东西方向的流量远远大于南北方向的流量。而在“脊柱-叶子”架构中，东西方向的流量则是在同一数据中心的各个服务器之间进行的。 在背靠背架构中，接入交换机直接连接到服务器。 Spine-leaf架构的分布式交换机为接入交换机提供了冗余连接。 Spine Leaf架构能够实现Spine交换机与Leaf交换机之间的快速数据传输。

脊柱-叶片架构的设计：

在设计脊柱-叶片架构时，需要考虑以下几点：

• 超额认购率：它指的是所有设备同时发送数据时的传输速率。这一数值可以通过测量进入或离开数据中心的流量，以及数据中心内各设备之间的通信量来得出。它实际上就是骨干交换机的总带宽与服务器容量之间的比率。
• 叶片与刺的大小：在拓扑结构中，位于“脊柱”位置的交换机决定了网络中“叶节点”的最大数量。而“脊柱”交换机的数量则取决于叶节点之间所需的传输速率、冗余路径的数量以及它们的端口密度等因素。因此，在规划网络结构时，必须考虑这些因素，以避免出现网络问题。
• 第2层与第3层的设计：Spine-Leaf架构由两层组成，这两层可以分别位于第2层或第3层。第2层的设计提供了灵活性，使得VLAN的覆盖范围以及MAC地址的迁移变得容易。而第3层的设计则能够确保最快的收敛速度，同时还能支持最大规模的ECMP扩展功能，最多可支持32个或更多的 Spine交换机。

脊柱-叶架构的优势：

• 在 Spine-Leaf 架构中，数据流的传输速度得到了提升。
• 这种架构能够增加带宽。
• 这是一种节能型架构。
• 这种架构的成本很低。
• 它提升了系统的可扩展性和冗余性。

脊柱-叶片架构的缺点：

• Spine-Leaf架构需要更多的电缆来连接各个组件。
• 连接的主机数量受到骨干交换机数量的限制。
