如何在Cisco路由器上配置DHCP服务器？

在本文中，我们将概述DHCP的相关内容，并重点介绍如何在Cisco路由器上逐步配置DHCP服务器。让我们逐一来探讨这个问题吧。

概述：
DHCP（动态主机配置协议）是一种在路由器上进行的配置方式，其作用是为主机系统分配IP地址、子网掩码、网关地址以及DNS服务器地址。通过这种配置方式，可以动态地为主机分配IP地址，从而让管理员能够轻松地将新的主机接入到已配置的网络中。

如何在Cisco路由器上配置DHCP服务器：
以下是配置Cisco路由器上的DHCP功能、从而为网络中的主机系统分配动态IP地址的步骤：

步骤1：

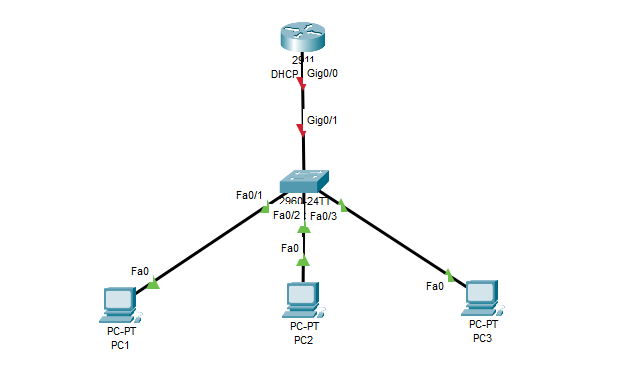

在Cisco Packet Tracer中，可以创建一个网络拓扑结构。该结构中包含一台路由器、一台交换机，以及三个连接到网络的主机系统。

网络拓扑结构

步骤2：
可以通过路由器的命令行界面来配置DHCP功能。首先，需要执行“IP DHCP pool pool_name”命令。之后，需要定义网络地址及其子网掩码。最后，可以使用“default-router IP-address”命令来指定默认路由的地址。

DHCP池的创建

步骤3：
在这一步中，DHCP池中子网掩码所定义的地址范围中的一部分IP地址被排除在外。这些被排除的IP地址将不会被分配给网络中的任何主机系统。

用于排除某个IP地址范围的命令

步骤4：

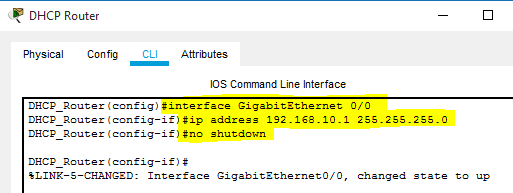

与交换机相连的路由器的接口，在DHCP配置过程中会被分配一个IP地址，该IP地址被设置为默认路由器地址。数据包会沿着这条路径传输，最终到达目标系统。此外，还会使用“no shutdown”命令来将连接接口的状态从“down”状态切换到“up”状态。

为路由器的接口分配IP地址

步骤5：

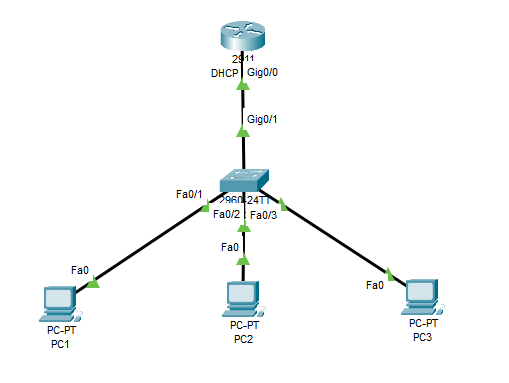

在网络的各个设备之间，成功建立了连接。在后续步骤中，路由器上配置的DHCP服务会为网络中的主机系统分配动态的IP地址和默认网关地址。

所有设备都已成功连接。

步骤6：

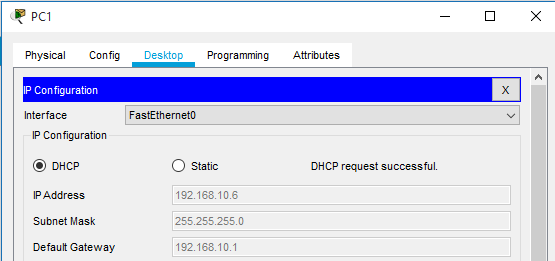

访问主机系统的桌面设置，并选择DHCP选项。系统转发后的DHCP请求被确认，随后会为该请求分配IP地址、相关的子网掩码以及默认网关地址。

分配给主机系统的动态IP地址

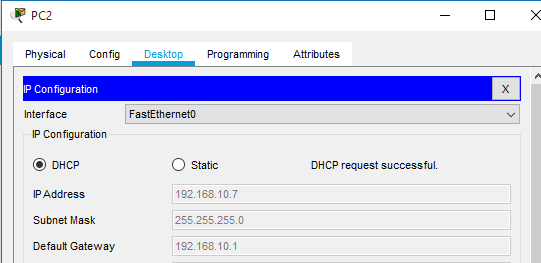

网络中部署的另一个主机系统，可以通过在Cisco路由器上配置的DHCP服务器来分配所需的逻辑地址。此外，那些被排除在地址范围之外的IP地址则不会被分配给任何计算机系统。

逻辑地址会被分配给主机系统。

步骤7：

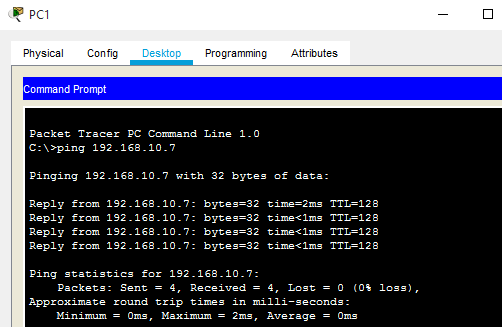

为了检查主机系统之间的连接情况，会使用“ping”命令来交换数据包。如果所有数据包都能成功传输，那么就说明通信通道已经建立起来了。

连接性测试
