虚拟路由器冗余协议（VRRP）的介绍及其配置方法

VRRP是一种开放标准的协议，用于在网络中提供冗余功能。它是一种网络层协议（协议编号：112）。在一个组中，所有路由器（即组成员）共同构成一个虚拟逻辑路由器，该虚拟逻辑路由器将作为所有本地主机的默认网关。如果某个路由器出现故障，那么其他组成员中的某个路由器可以接管其职责，继续负责转发流量。

与VRRP相关的几个重要术语：

1. 虚拟IP地址：IP地址是从本地子网中分配来的虚拟IP地址。该虚拟IP地址被配置为所有本地主机的默认网关。
2. 虚拟MAC地址：虚拟MAC地址是通过将最后8个字节以十六进制形式作为VRRP组的编号来自动生成的。在VRRP中，所使用的MAC地址为0000.5e00.01xx。这里的xx就是以十六进制表示的VRRP组编号。
3. 主路由器：在VRRP组中，有一个成员被选举为“主路由器”，该路由器负责转发本组的本地流量。路由器的选择基于其优先级。如果某个VRRP组中的某个成员具有比其他人更高的优先级，那么该成员就会被选为主路由器。如果所有成员的优先级相同（默认值为100），那么地址最高的路由器就会成为主路由器。
4. 备份路由器：在VRRP组中，只有其中一个成员会成为主路由器，而其他成员则继续担任备用路由器。如果主路由器发生故障，那么其中一个备用路由器就会自动成为主路由器。
5. 大师广告计时器：主路由器以每1秒一次的频率，通过224.0.0.18地址发送“Keep-Alive”消息。
6. “Master Dead Timer”在接收到主路由器通告消息之前，备份路由器将承担主路由器的职责。默认情况下，这一时间为3.69秒。
7. 抢占：这是一种状态，在这种情况下，当主路由器出现故障时，其中一个备用路由器就会成为新的主路由器。而当主路由器重新恢复正常运行时，它仍然会保持主路由器的地位，因为其优先级仍然更高。
8. 对象跟踪：VRRP对象跟踪机制能够确保选出最佳的路由器作为主路由器。当前的主路由器会持续查询被跟踪对象的状态，比如线路协议是否处于正常运行状态。如果主路由器的线路协议处于异常状态，那么备用路由器的优先级就会自动提高，从而成为新的主路由器。
9. 认证：VRRP支持三种类型的认证方式：1. 无认证；2. 纯文本认证；3. MD5认证。

在以下情况下，VRRP会拒绝该数据包：1. 路由器与传入数据包的认证方式不同。2. 路由器与传入数据包的MD5摘要结果不一致。3. 路由器与传入数据包中的文本认证字符串不同。

  配置/设置：

首先，我们需要在 r1 的全局配置模式下启用 VRRP 路由功能。

r1(config)# router vrrp

而在r2上：

r2(config)# router vrrp

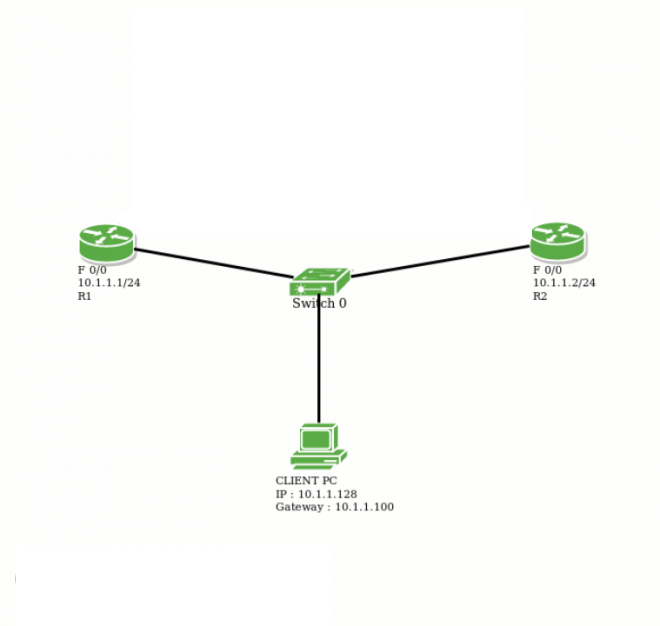

在上述拓扑结构中，有两位路由器，分别命名为R1和R2。其中，R1的fa0/0接口的网络地址为10.1.1.1/24，而R2的fa0/0接口的网络地址为10.1.1.2/24。现在，我们需要将IP地址分配给路由器R1。

r1# int fa0/0r1# ip add 10.1.1.1 255.255.255.0

为路由器r2分配IP地址。

r2# int fa0/0r2# ip address 10.1.1.2 255.255.255.0

现在，让我们设置一个虚拟IP地址：10.1.1.100。同时，设置组名为VRRP_TEST，组编号为10，优先级为110。另外，默认情况下，该组已经启用了抢占机制，也就是说，如果主路由器出现故障，备用路由器会自动成为新的主路由器。

r1# int fa0/0r1# vrrp 10 ip 10.1.1.100r1# vrrp 10 name VRRP_TESTr1# vrrp 10 priority 110

现在，请提供虚拟IP地址10.1.1.100、组名VRRP_TEST以及优先级为100的配置信息。此外，还需要为组编号10分配相应的配置参数。

r2#int fa0/0r2#vrrp 10 ip 10.1.1.100r2#vrrp 10 name VRRP_TESTr2#vrrp 10 priority 100

注意：因此，根据优先级110的规定，r1将会成为主路由器。
