确定路由器如何做出转发决策。

先决条件：EIGRP, OSPF, 静态路由, AD值.

静态路由是一种路由协议，它有助于保持网络的整洁性，并优化路由性能。该协议使得路由器能够为每个网络段分配特定的路径，同时还能跟踪网络中的变化。这有助于提高网络的稳定性和连续性。此外，这种方式还增加了安全性，因为只有管理员才能授权对特定网络的路由设置进行更改。

我们将了解路由器是如何选择最佳路径来传输数据包的。这一选择过程是根据以下因素来决定的：

1. 最长的前缀
2. 最低的AD值
3. 最低的度量值

配置：

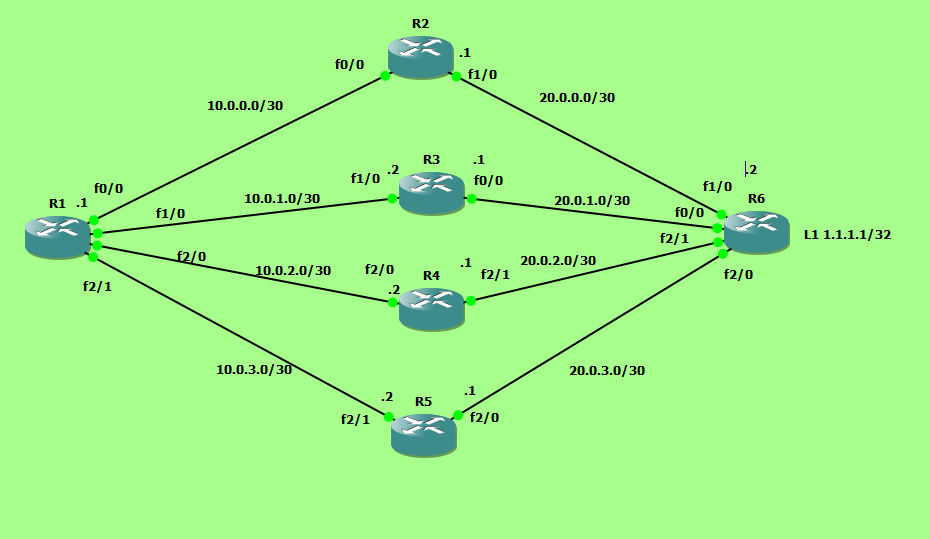

考虑一下这种拓扑结构：

在这个拓扑结构中：

1. R1有一个静态路由，指向R2，用于连接R6的回环接口。同时，R2和R6之间也使用EIGRP协议进行路由交换。
2. R1、R3和R6正在使用EIGRP进行网络间的通信。12345
3. R1、R4和R6正在使用EIGRP协议进行网络间的通信。
4. R1、R5和R6正在使用OSPF协议进行网络间的通信。

我们将从R1开始，向R6的回环接口发送ping请求，以检查数据包的传输路径。首先，我们需要进行一些配置工作：

R1的配置：

interface FastEthernet0/0
 ip address 10.0.0.1 255.255.255.252
 no shutdown

interface FastEthernet1/0
 ip address 10.0.1.1 255.255.255.252
 no shutdown

interface FastEthernet2/0
 ip address 10.0.2.1 255.255.255.252
 no shutdown

interface FastEthernet2/1
 ip address 10.0.3.1 255.255.255.252
 no shutdown

router eigrp 12345
 network 10.0.1.0 0.0.0.3

router eigrp 23
 network 10.0.2.0 0.0.0.3

router ospf 100
 network 10.0.3.0 0.0.0.3 area 0

ip route 1.1.1.1 0.0.0.0 f0/0

R2的配置：

interface FastEthernet0/0
 ip address 10.0.0.2 255.255.255.252
 no shutdown

interface FastEthernet1/0
 ip address 20.0.0.1 255.255.255.252
 no shutdown


router eigrp 100
 network 0.0.0.0
 passive-interface FastEthernet0/0

R3的配置：

interface FastEthernet0/0
 ip address 20.0.1.1 255.255.255.252
 no shutdown

interface FastEthernet1/0
 ip address 10.0.1.2 255.255.255.252
 no shutdown

router eigrp 12345
 network 0.0.0.0

R4的配置：

interface FastEthernet2/0
 ip address 10.0.2.2 255.255.255.252
 no shutdown

interface FastEthernet2/1
 bandwidth 1000
 ip address 20.0.2.1 255.255.255.252
 no shutdown


router eigrp 23
 network 0.0.0.0

R5的配置：

interface FastEthernet2/0
 ip address 20.0.3.1 255.255.255.252
 no shutdown

interface FastEthernet2/1
 ip address 10.0.3.2 255.255.255.252
 no shutdown

router ospf 100
 network 0.0.0.0 255.255.255.255 area 0

R6的配置：

interface Loopback1
 ip address 1.1.1.1 255.255.255.255

interface FastEthernet0/0
 ip address 20.0.1.2 255.255.255.252
 no shutdown

interface FastEthernet1/0
 ip address 20.0.0.2 255.255.255.252
 no shutdown

interface FastEthernet2/0
 ip address 20.0.3.2 255.255.255.252
 no shutdown

interface FastEthernet2/1
 ip address 20.0.2.2 255.255.255.252
 no shutdown

 router eigrp 100
 network 1.1.1.1 0.0.0.0
 network 20.0.0.0 0.0.0.3
 no auto-summary


router eigrp 12345
 network 1.1.1.1 0.0.0.0
 network 20.0.1.0 0.0.0.3
 no auto-summary


router eigrp 23
 network 1.1.1.1 0.0.0.0
 network 20.0.2.0 0.0.0.3
 no auto-summary


router ospf 100
 network 1.1.1.1 0.0.0.0 area 0
 network 20.0.3.0 0.0.0.3 area 0

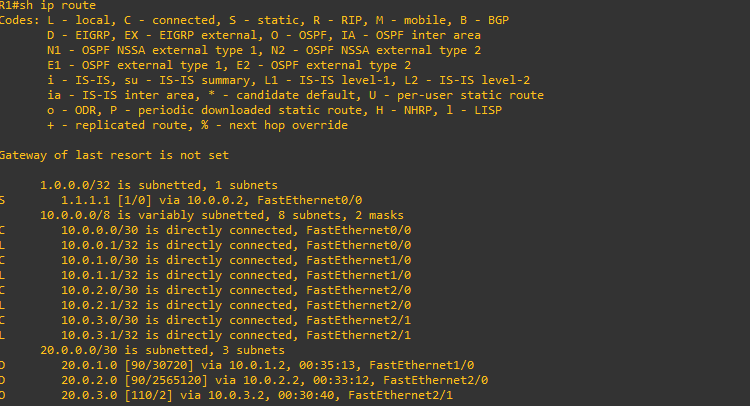

为了了解数据包所经过的路径，我们将使用“traceroute”工具。不过在此之前，我们先来查看一下R1的路由表吧。

如您所见，对于 1.1.1.1 来说，目前只有一条路由路径。这是因为路由表只保存了最理想的路由路径而已。

Traceroute：

Traceroute: 1.1.1.1

目前，该数据包的传输路径是 R1→R2→R6。这条路径是最优的传输路径，因为它具有最长的前缀匹配长度。

我们现在已经关闭了R1的f0/0接口。

int f0/0
 shutdown

现在，让我们来查看一下路由过程吧：traceroute。

现在，该数据包沿着R1→R3→R6的路径进行传输。因为EIGRP的AD值低于OSPF，而通过R1→R4→R6的路径的度量值更高（通过将R4的f2/1接口带宽降低来使得该路径的度量值增加）。

我们目前正在关闭该系统。R1的f1/0接口：

int f1/0
 shutdown

现在，我们再次执行“traceroute”命令：

现在，该数据包沿着路径 R1→R4→R6 进行传输。因为 EIGRP 的 Administrative Designator 值低于 OSPF 的值。

我们现在已经关闭了R1的f2/0接口。

int f2/0
 shutdown

现在，我们再次执行“traceroute”命令：

现在，从R1到R5再到R6，就是R1到达R6的回环地址的路径。
