在Cisco设备中实施树形拓扑结构

先决条件：树形拓扑结构的优缺点

在网络树状拓扑结构中，各个元素和设备被排列成树形结构，它们之间存在着连接关系。要在Cisco网络中实现这种树状拓扑结构，需要遵循以下步骤：

在Cisco Packet Tracer中配置和设置树形拓扑结构的步骤：

步骤1：首先，打开Cisco Packet Tracer桌面软件，然后选择下面列出的设备：

IP地址表

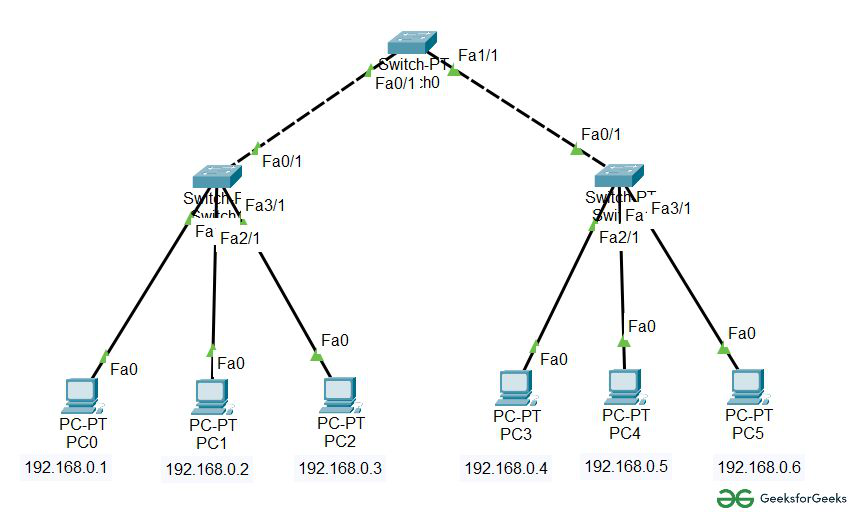

• 然后，按照下图所示的方式创建网络拓扑结构。
• 可以使用自动连接线来将各个设备相互连接在一起。

步骤2：请根据上述的IP地址分配表，配置PC机的IPv4地址和子网掩码。

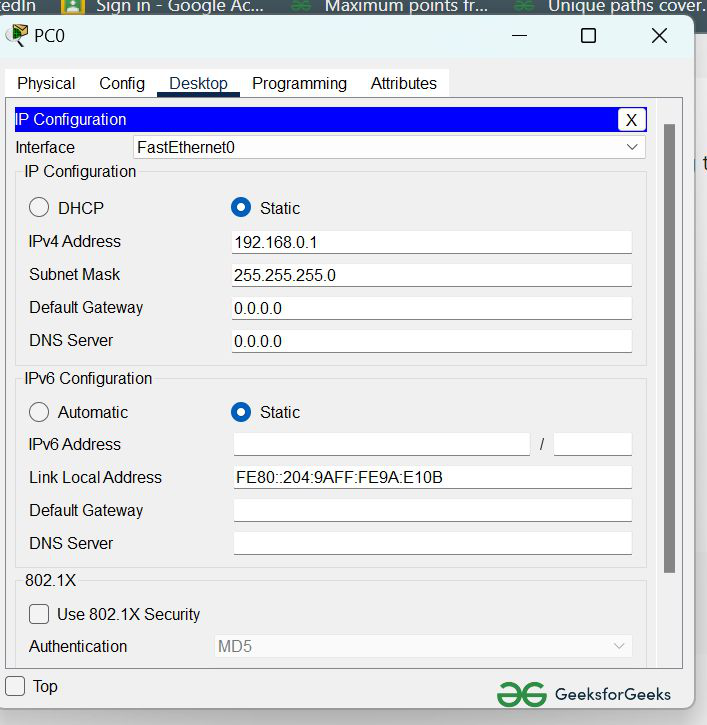

• 要为PC0分配一个IP地址，请点击PC0。
• 然后，进入“桌面”页面，再选择“IP配置”选项。在这里，您就可以看到与IPv4相关的配置信息了。
• 请填写IPv4地址和子网掩码。

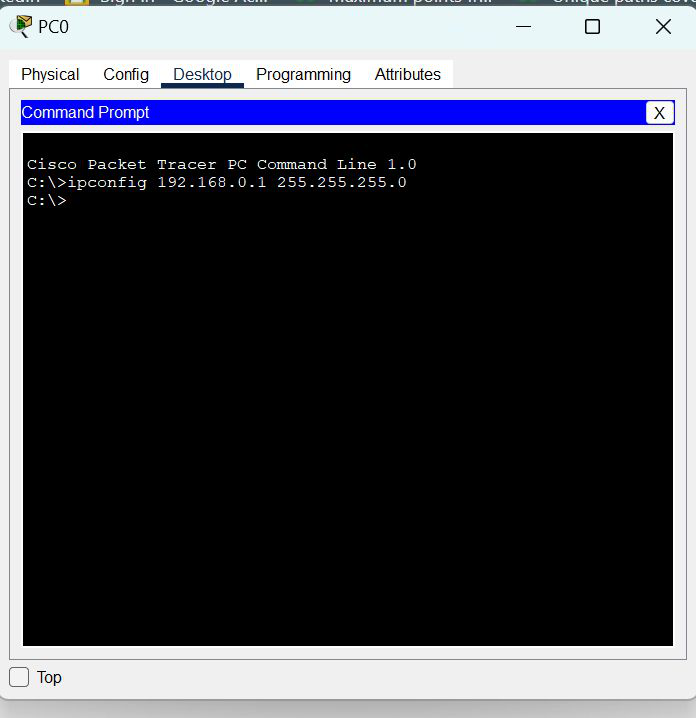

• 可以使用 ipconfig 命令来分配 IP 地址，或者也可以借助其他命令来分配 IP 地址。
• 请进入PC的命令行终端。
• 然后，输入以下命令：ipconfig <IPv4地址><子网掩码><默认网关>（如有需要）

示例：ipconfig 192.168.0.1 255.255.255.0

• 请对其他电脑也进行同样的设置操作，以完成它们的配置工作。

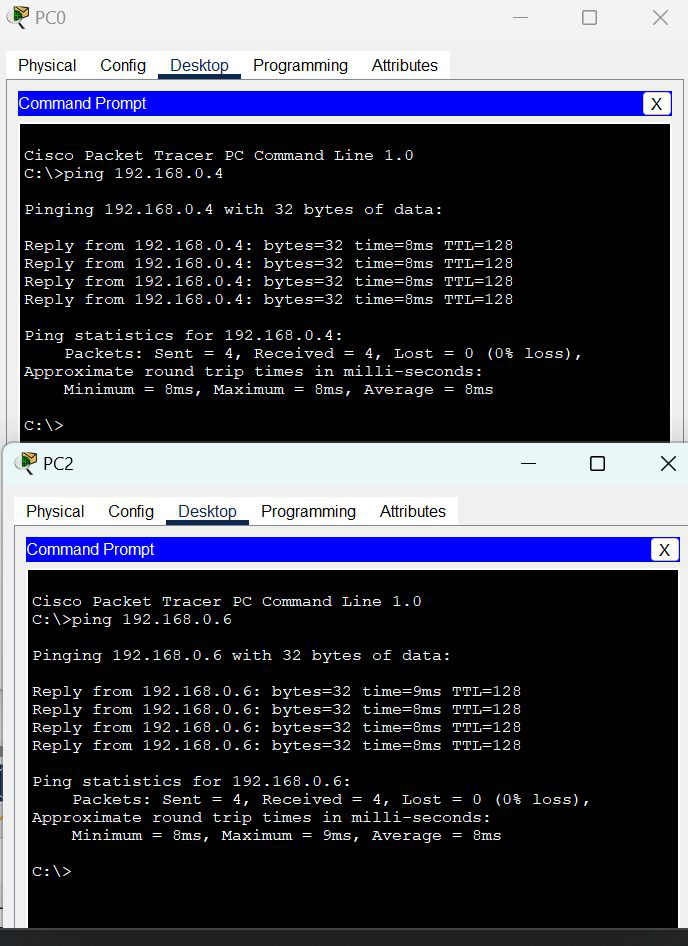

步骤3：请通过发送ping命令到PC0中任意一个主机的IP地址来确认网络连接是否正常。

• 可以使用 ping 命令来验证连接是否正常。
• 我们会检查是否收到任何回复。
• 如我们所见，我们收到了来自两台计算机上目标节点的回复。
• 因此，这种关联是成立的。

ping <目标节点的IP地址>

• 下面是对该实验的模拟过程。我们发送了两个PDU数据包：一个从PC0发送到PC3，另一个则从PC1发送到PC5。
