使用 Packet Tracer 在无线路由器上配置 DHCP 功能

先决条件：动态主机配置协议（DHCP）, Wi-Fi的基础知识。

DHCP是一种基于客户端-服务器模型的协议，其通信过程包括发现、提议、请求以及确认等步骤。服务器的DHCP端口号为67，而客户端的端口号为68。这是一种使用UDP协议的客户端/服务器协议。IP地址是从预先设定的地址池中分配的。在DHCP协议中，客户端和服务器之间会交换四种主要的DHCP消息来建立连接。这个过程也被称为DORA过程，总共有八种DHCP消息。

在无线路由器上配置DHCP功能：

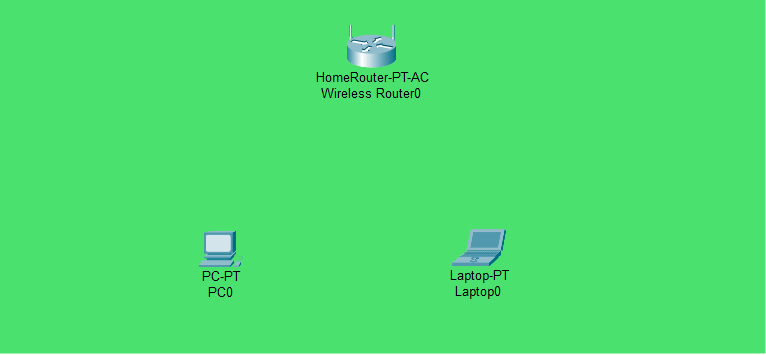

步骤1：请按照下图所示的方式在CPT中创建拓扑结构。

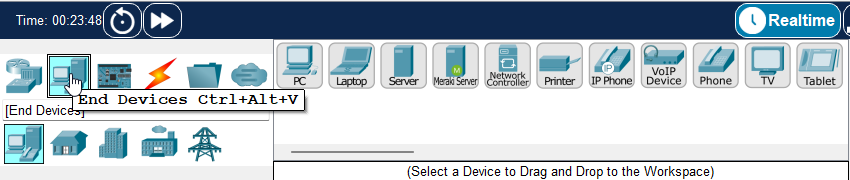

• 从底部工具栏中，点击“终端设备”选项，选择“PC”，然后将它拖到工作区中。

• 现在，请选择“笔记本电脑”，然后将其拖动到工作区中。

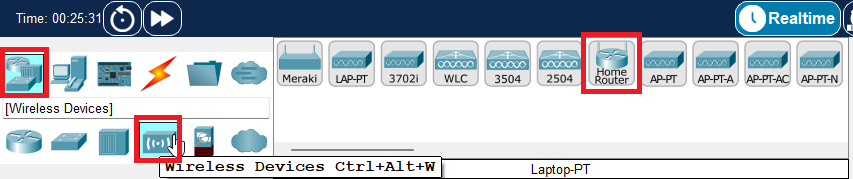

• 从底部工具栏中，点击“网络设备”。在“无线设备”类别下，选择“家用路由器”，然后将其拖动到工作区中。

步骤2：在设备上配置DHCP功能。家庭路由器-PT-AC:

1. 请点击“家庭路由器”设备。
2. 此时会弹出一个对话框，请点击“配置”选项卡。

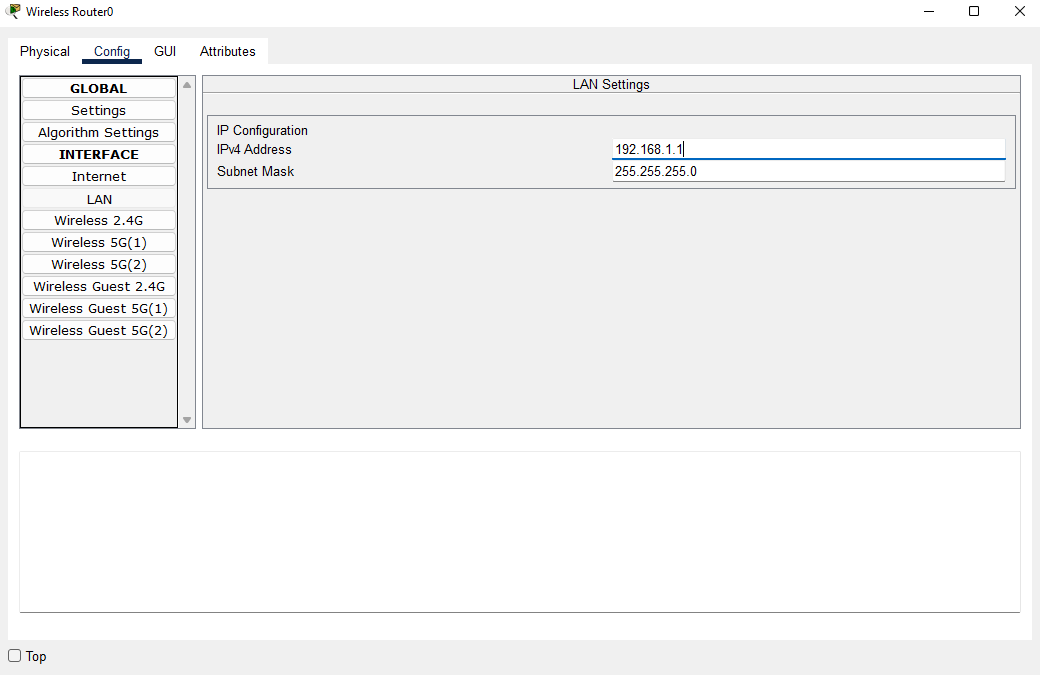

3. 在侧边菜单栏中，点击“局域网”选项，然后按照下图所示配置局域网设置。

• 点击“GUI”选项卡，并按照下图所示进行基本设置。

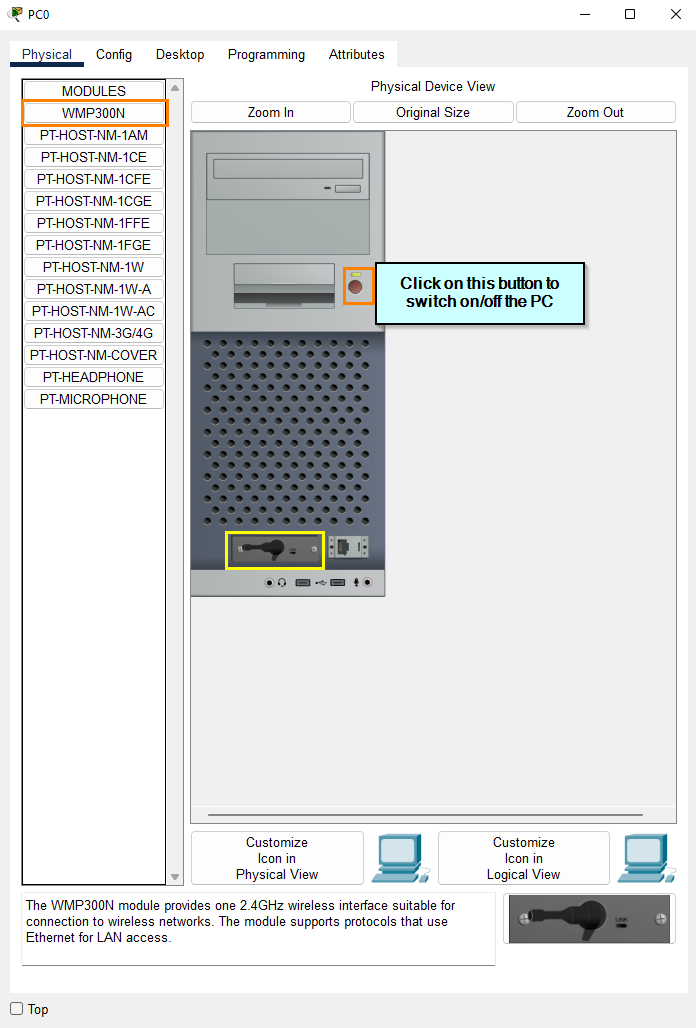

步骤3：点击“PC”选项，在“物理属性”标签页中，按照以下方式更改PC的模块设置：

1. 关闭电脑。
2. 可以更改默认使用的模块。WMP300N这是一种2.4 GHz无线接口，用于连接无线网络。

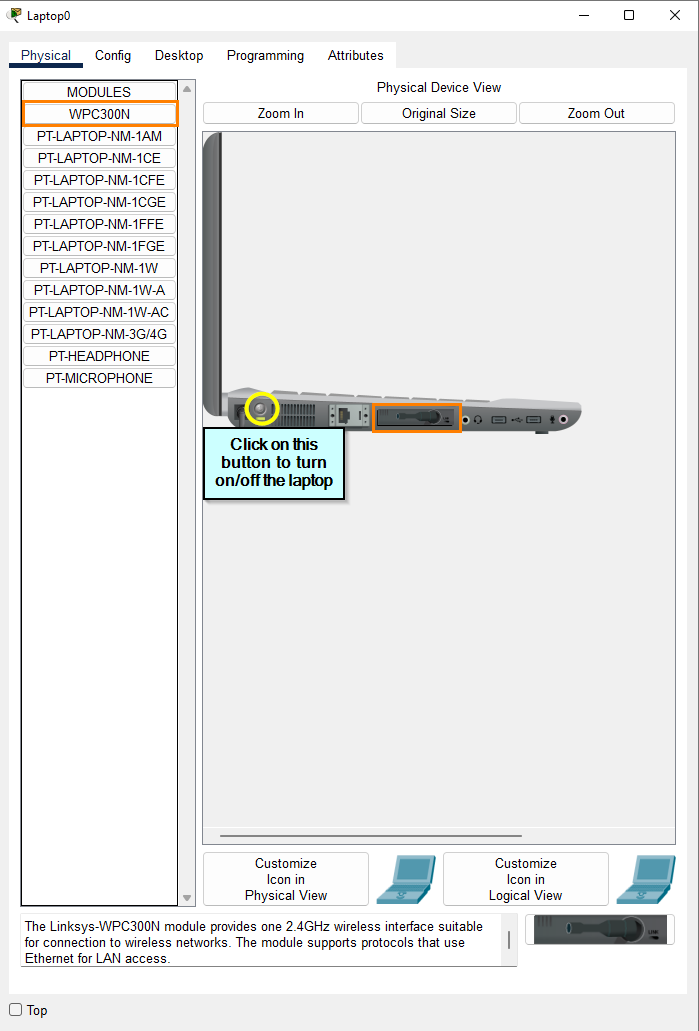

步骤4：点击“笔记本电脑”选项，在“物理属性”标签页中，按照以下方式更改笔记本电脑的模块设置：

1. 请关闭笔记本电脑。
2. 可以更改默认使用的模块。WPC300N该模块是一个频率为2.4 GHz的无线接口，用于连接无线网络。

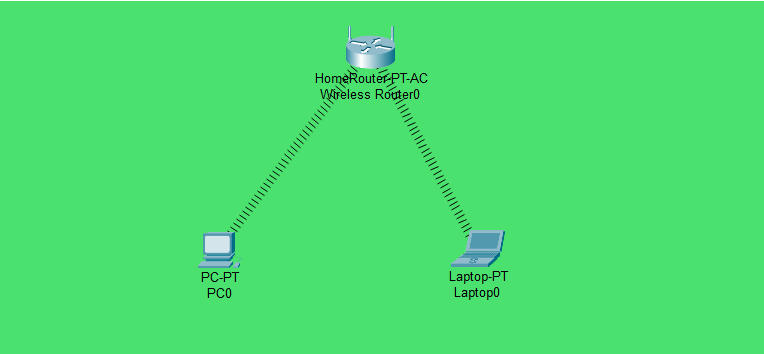

步骤5：完成上述步骤后，终端设备（如电脑和笔记本电脑）会自动连接到家庭路由器上配置的无线网络。此时，它们会请求获取IPv4地址，而网络拓扑结构也会呈现如下样子：

步骤6：请验证整个拓扑结构中的IP配置以及网络连接情况。

• 点击“PC”选项，然后在“桌面”选项卡下点击“命令提示符”。使用以下命令来检查IP地址的配置情况：

C:\>ipconfig

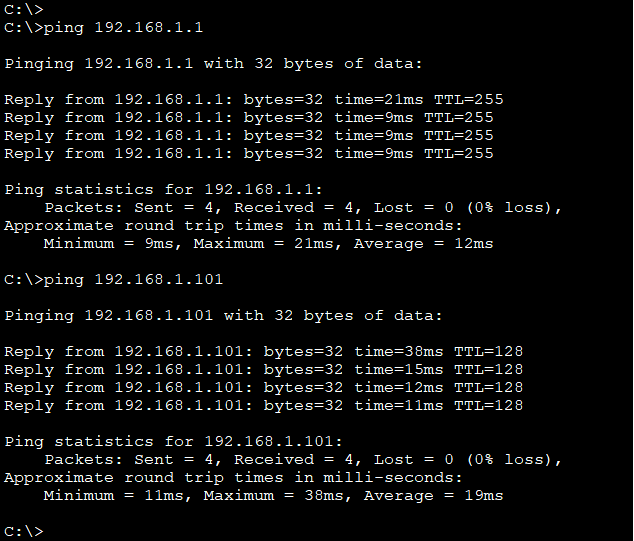

• 现在，可以通过发送“ping”命令来检测拓扑结构中其他设备的连接情况。

C:\>ping 192.168.1.1
C:\>ping 192.168.1.101

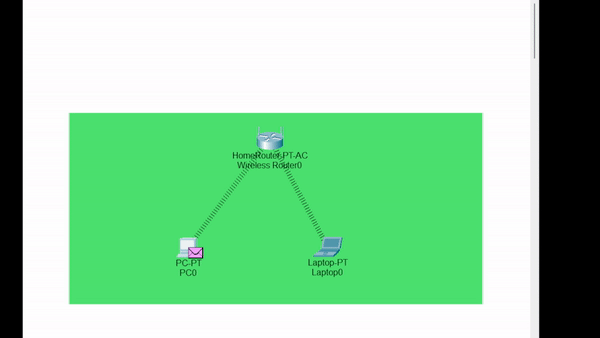

仿真结果：

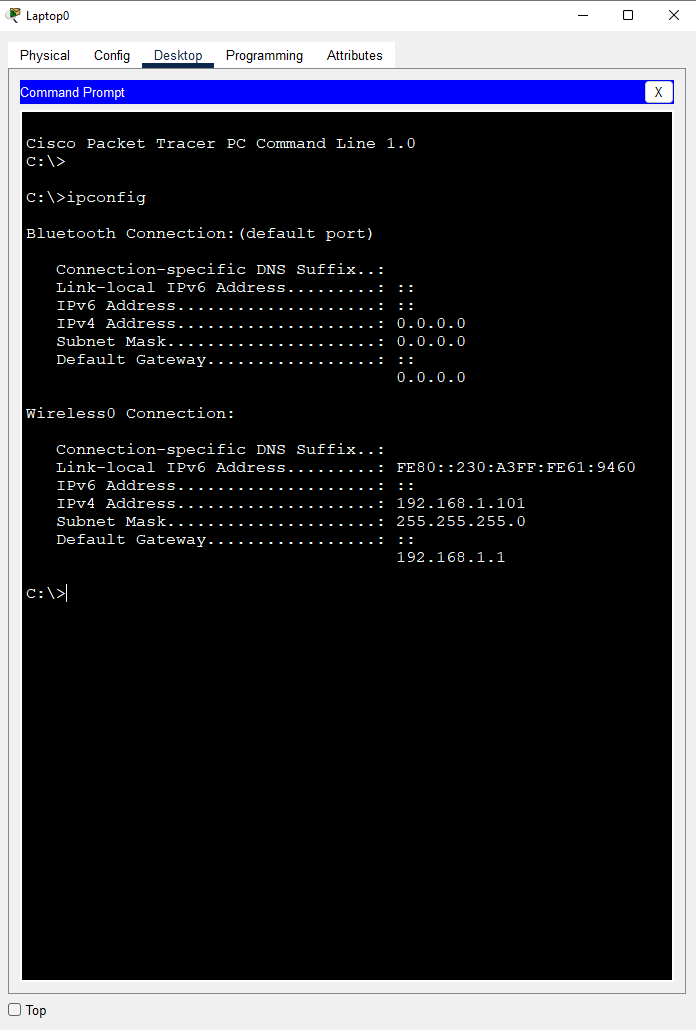

• 点击“笔记本电脑”选项，然后在“桌面”选项卡下，点击“命令提示符”。使用以下命令来查看IP地址配置情况：

C:\>ipconfig

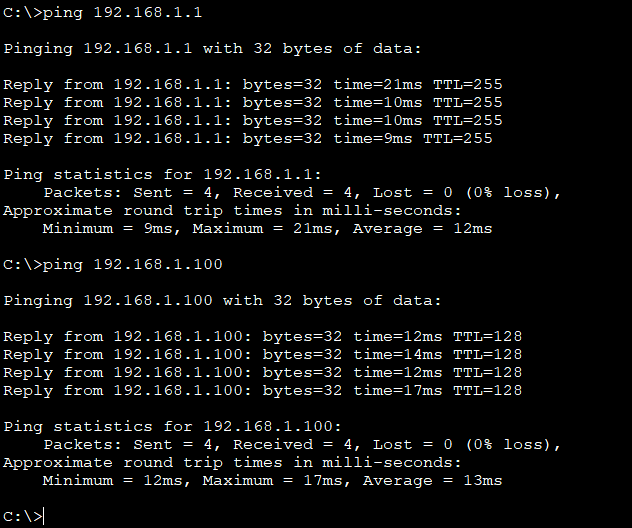

C:\>ping 192.168.1.1
C:\>ping 192.168.1.100

仿真结果：
