在Cisco环境中实施VLSM的方法

先决条件：可变长度子网掩码的介绍

VLSM是一种可变长度子网掩码。在这种网络中，同一个网络内可以使用多个子网掩码，也就是说，对于同一类A、B、C网络或类似的网络来说，可以为不同的子网使用多个掩码。这种分配方式能够提高子网的实用性，因为子网的规模可以是不同的。VLSM也可以被看作是对一个子网进行子网划分的过程。

步骤：

步骤1：首先，打开 Cisco Packet Tracer 桌面软件，然后选择下面列出的设备：

PC的IP地址分配表

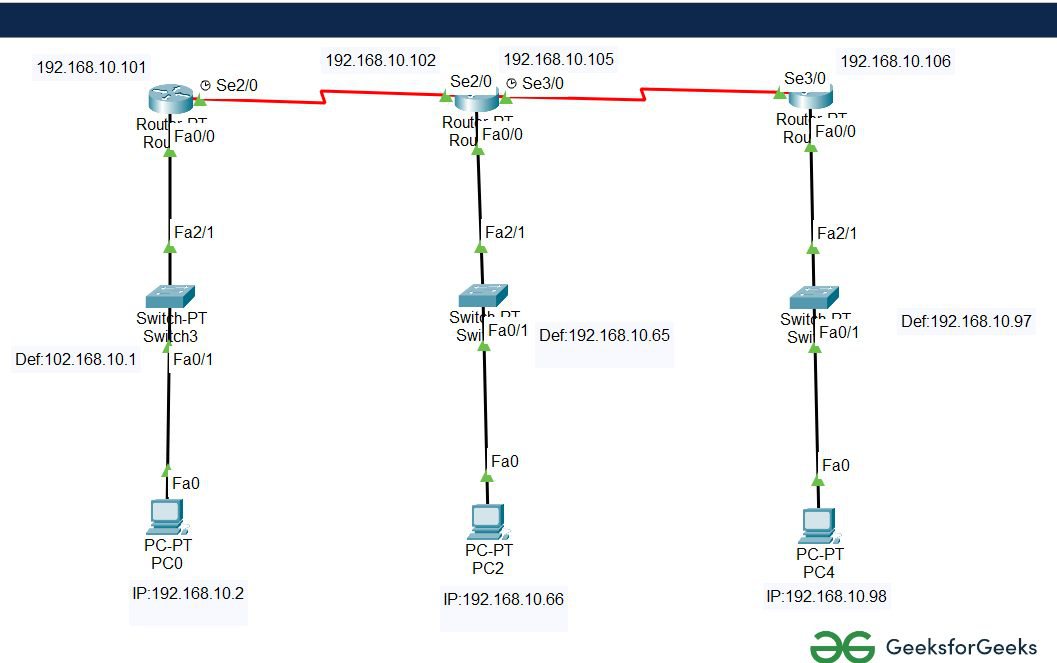

• 然后，按照下图所示的方式创建网络拓扑结构。
• 可以使用自动连接线来将各种设备相互连接在一起。

步骤2：请根据上述的IP地址表，配置计算机（主机）的IPv4地址和子网掩码。

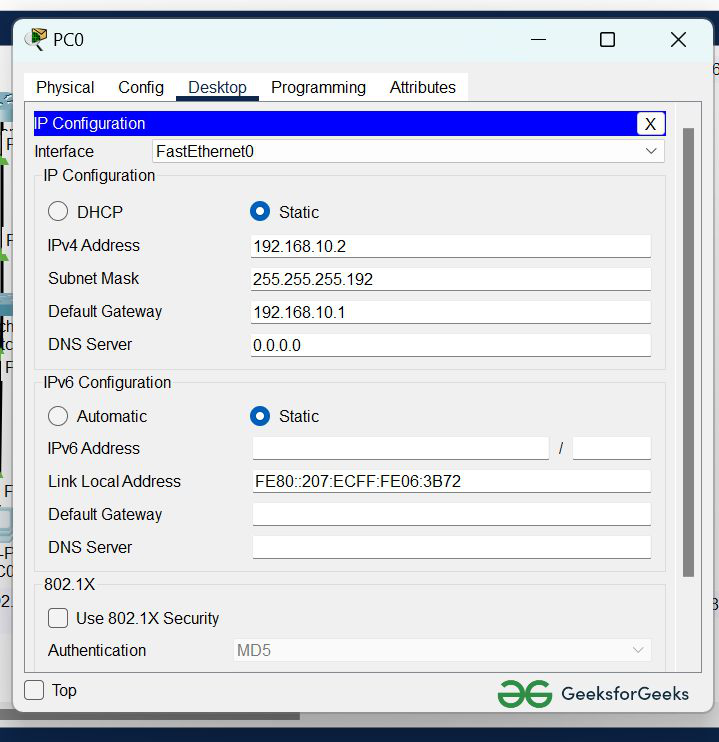

• 要为PC0分配一个IP地址，请点击PC0。
• 然后，进入“桌面”界面，再选择“IP配置”选项。在这里，你可以看到与IPv4相关的配置信息。
• 请填写IPv4地址和子网掩码。

• 可以使用 ipconfig 命令来分配 IP 地址，或者也可以借助其他命令来分配 IP 地址。
• 请进入计算机的命令终端。
• 然后，输入以下命令：ipconfig <IPv4地址><子网掩码><默认网关>（如有需要）

示例：ipconfig 192.168.10.2 255.255.255.192 192.168.10.1

• 请对其他电脑也进行同样的设置流程，以完成它们的配置工作。

步骤3：请配置路由器的IP地址和子网掩码。

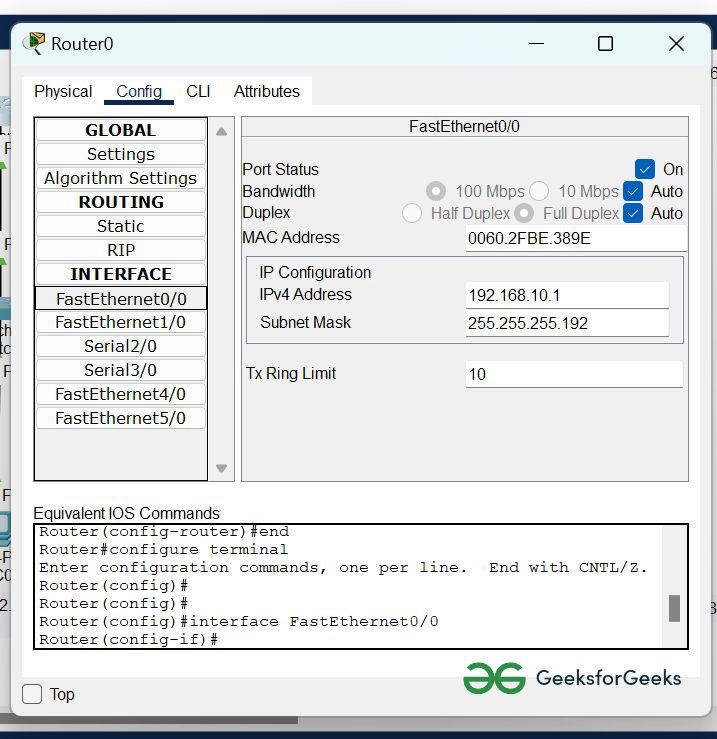

• 要在 router0 上分配一个 IP 地址，请点击 router0。
• 然后，进入“配置”页面，再选择“接口”选项。
• 现在，请根据IP地址分配表来配置FastEthernet接口以及串行端口的IP地址。
• 请填写IPv4地址和子网掩码。

• 请对其他路由器也进行同样的配置操作，以完成它们的彻底配置。

步骤4：在配置完所有设备之后，我们需要将这些路由分配给相应的路由器。

为了将静态路由分配给特定的路由器，可以按照以下步骤操作：

• 首先，点击router0，然后进入CLI界面。
• 然后，请输入下面给出的命令和IP信息。

CLI命令：ip route <网络ID> <子网掩码> <下一跳]

Router0的静态路由信息如下所示：
