配置 OSPF 的最大路径数

先决条件：开放最短路径优先（OSPF）协议的基本原理, 打开最短路径优先（OSPF）路由器角色及相关配置。

OSPF最大路径数：

• 开放最短路径优先协议（OSPF）能够实现等成本负载均衡。
• 它用于通过交换路由表信息来实现动态路由选择，这些路由表信息是通过在单个自治系统内的LSAs之间交换的。
• 如果你有多个路径，这些路径都能以相同的成本到达同一个目的地，那么OSPF会进行负载分担。
• OSPF允许输入最多…个条目。4条不同的路径默认情况下，这些网络都是具有相同指标的单一网络结构。不过，这一数量可以增加到一定程度。最大值 在16条路径中以及至少1条路径.
• 默认设置以及最大路径的数量，会因路由器平台或型号的不同而有所差异。

OSPF最大路径命令：

R1(config-router)#maximum-paths <1-16>

配置 OSPF 的最大路径数：

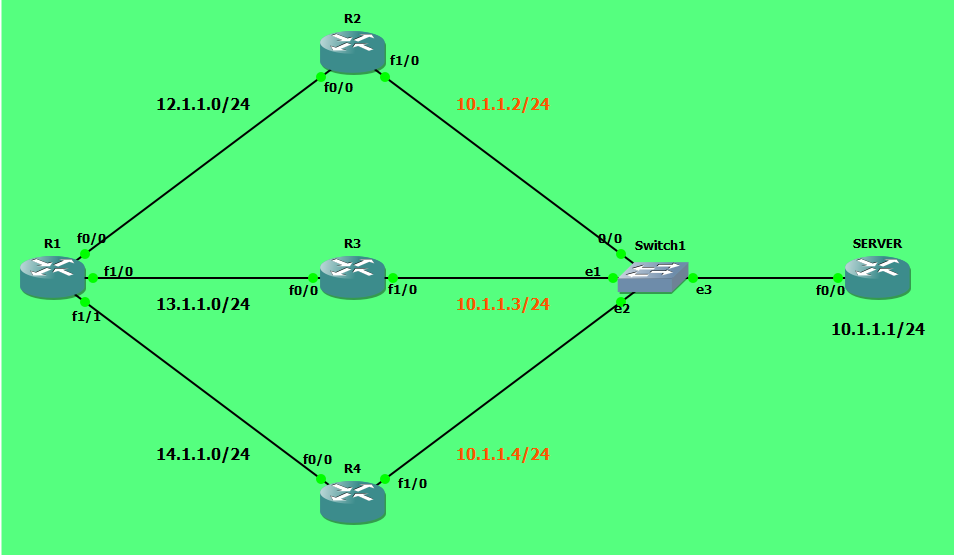

步骤1：在GNS3中创建如下所示的物理拓扑结构：

步骤2：请配置路由器上物理接口上的IPv4地址。

在R1上：

R1(config)#interface FastEthernet0/0
R1(config-if)#ip address 12.1.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#interface FastEthernet1/0
R1(config-if)#ip address 13.1.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#interface FastEthernet1/1
R1(config-if)#ip address 14.1.1.1 255.255.255.0
R1(config-if)#no shutdown

在R2上：

R2(config)#interface FastEthernet0/0
R2(config-if)#ip address 12.1.1.2 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#interface FastEthernet1/0
R2(config-if)#ip address 10.1.1.2 255.255.255.0
R2(config-if)#no shutdown

在R3上：

R3(config)#interface FastEthernet0/0
R3(config-if)#ip address 13.1.1.2 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#interface FastEthernet1/0
R3(config-if)#ip address 10.1.1.3 255.255.255.0
R3(config-if)#no shutdown

在R4上：

R4(config)#interface FastEthernet0/0
R4(config-if)#ip address 14.1.1.2 255.255.255.0
R4(config-if)#no shutdown
R4(config-if)#interface FastEthernet1/0
R4(config-if)#ip address 10.1.1.4 255.255.255.0
R4(config-if)#no shutdown

在服务器上：

SERVER(config)#interface FastEthernet0/0
SERVER(config-if)ip address 10.1.1.1 255.255.255.0
SERVER(config-if)#no shutdown

步骤3：使用相应的命令，在所有路由器上配置OSPF流程。路由器OSPF <进程ID>:

R1(config)#router ospf 1
R1(config-router)#exit

R2(config)#router ospf 1
R2(config-router)#exit

R3(config)#router ospf 1
R3(config-router)#exit

R4(config)#router ospf 1
R4(config-router)#exit

SERVER(config)#router ospf 1
SERVER(config-router)#exit

步骤4：在需要使用OSPF功能的接口上启用该功能，可以使用“interface level”子命令来实现这一点。ip ospf <进程ID> area <区域ID> :

R1(config)#interface FastEthernet0/0
R1(config-if)#ip ospf 1 area 0
R1(config-if)#interface FastEthernet1/0
R1(config-if)#ip ospf 1 area 0
R1(config-if)#interface FastEthernet1/1
R1(config-if)#ip ospf 1 area 0

R2(config)#interface FastEthernet0/0
R2(config-if)#ip ospf 1 area 0
R2(config-if)#interface FastEthernet1/0
R2(config-if)#ip ospf 1 area 0

R3(config)#interface FastEthernet0/0
R3(config-if)#ip ospf 1 area 0
R3(config-if)#interface FastEthernet1/0
R3(config-if)#ip ospf 1 area 0

R4(config)#interface FastEthernet0/0
R4(config-if)#ip ospf 1 area 0
R4(config-if)#interface FastEthernet1/0
R4(config-if)#ip ospf 1 area 0

SERVER(config)#interface FastEthernet0/0
SERVER(config-if)ip ospf 1 area 0

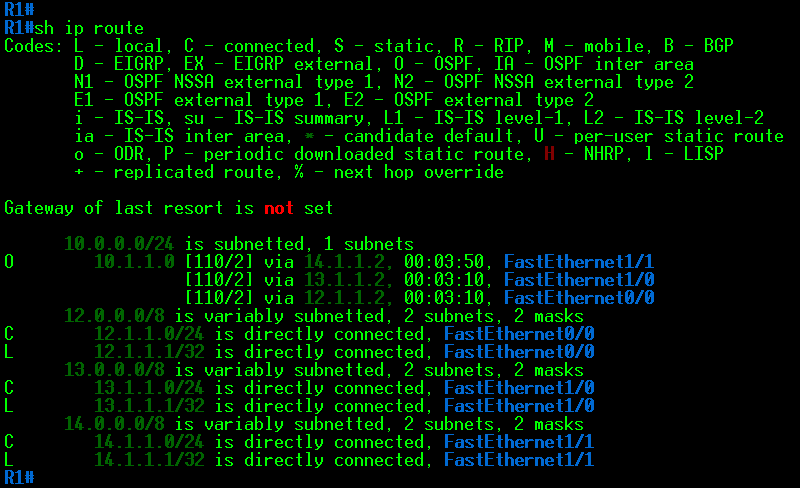

步骤5：检查路由器上的IPv4路由表，发现存在OSPF路由条目。

R1#show ip route

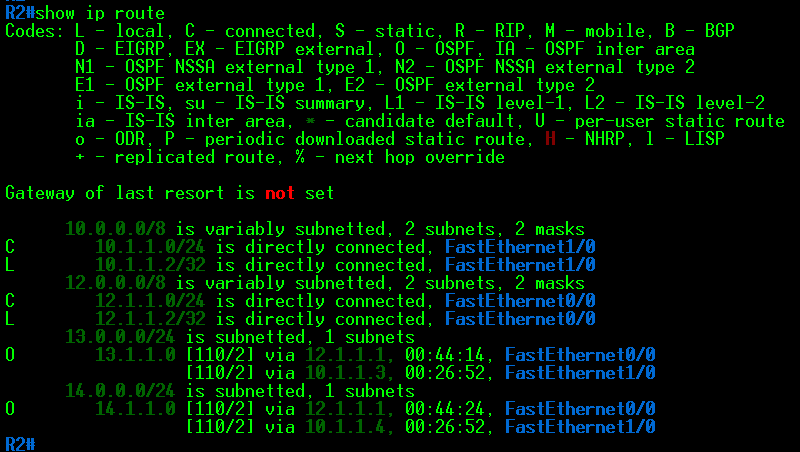

R2#show ip route

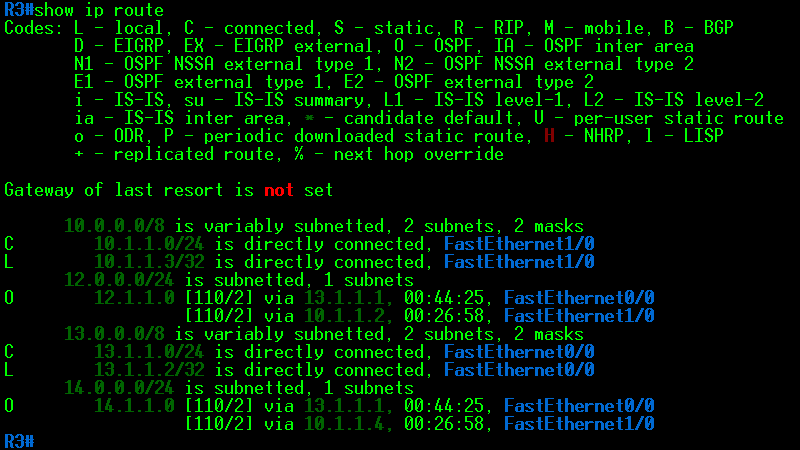

R3#show ip route

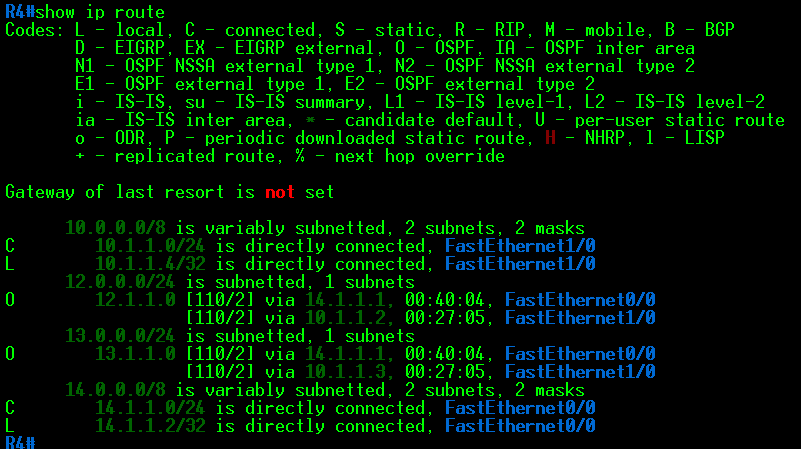

R4#show ip route

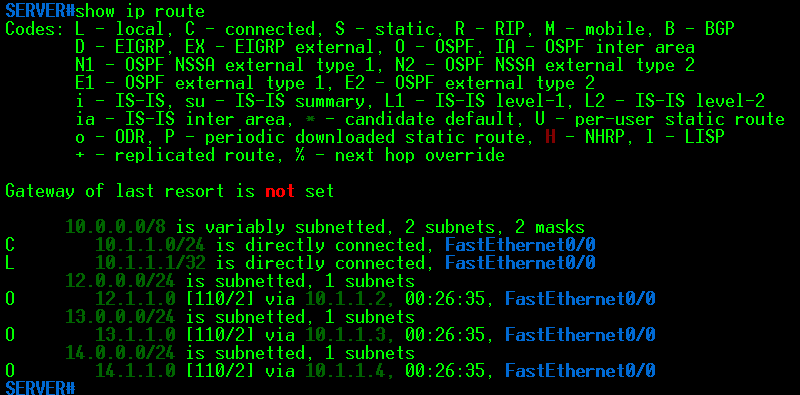

SERVER#show ip route

步骤6：配置R1，使其使用不超过1条路径来到达任何目标地址。使用路由器子命令来实现这一配置。最大路径数：<1-16> :

R1(config)#router ospf 1
R1(config-router)#maximum-paths 1

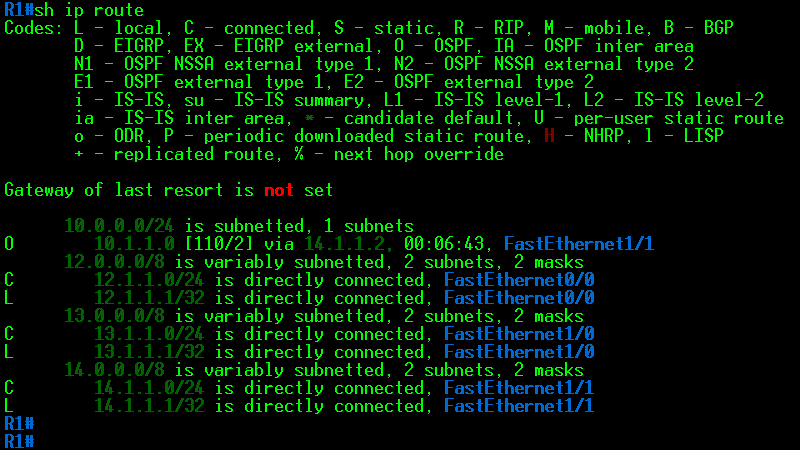

步骤7：再次检查R1的IPv4路由表，以确认最大路径设置是否发生了变化。

R1#show ip route

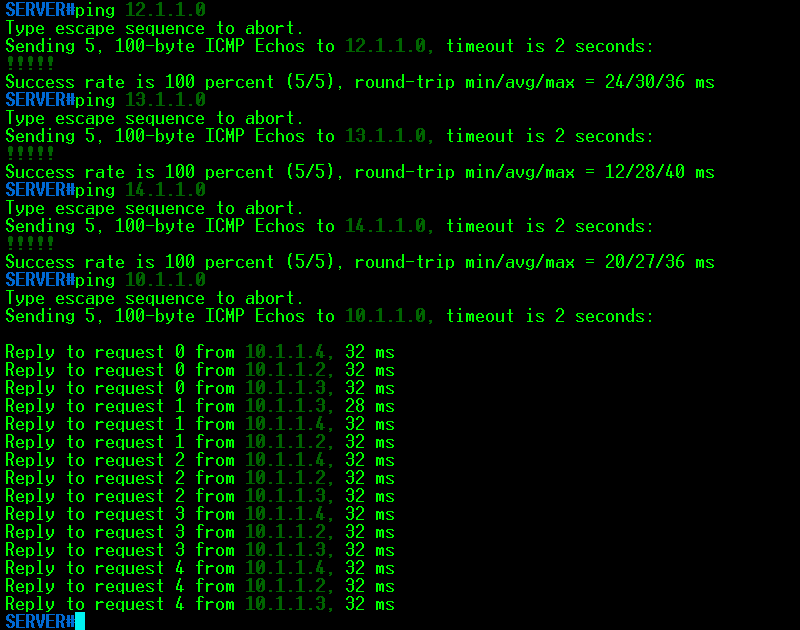

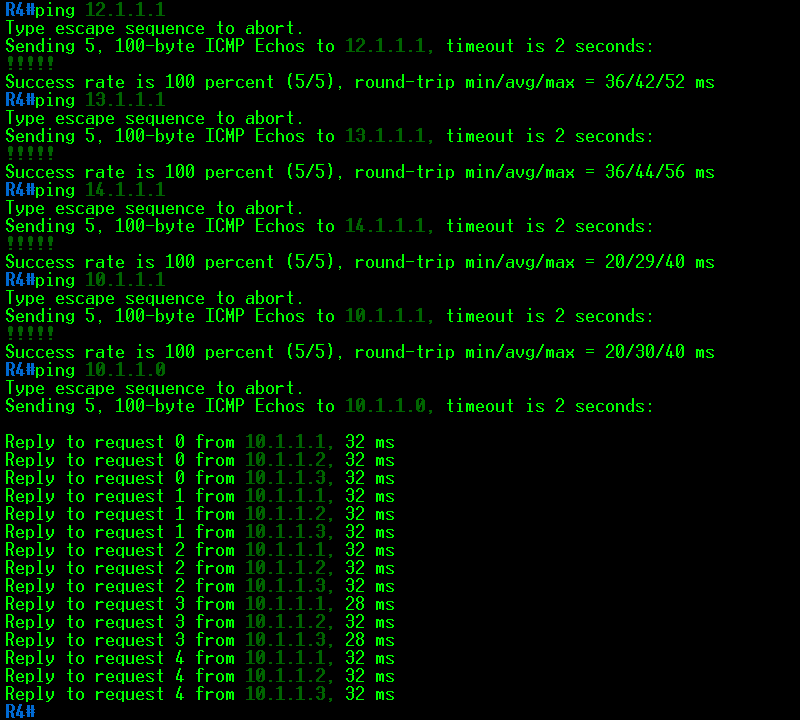

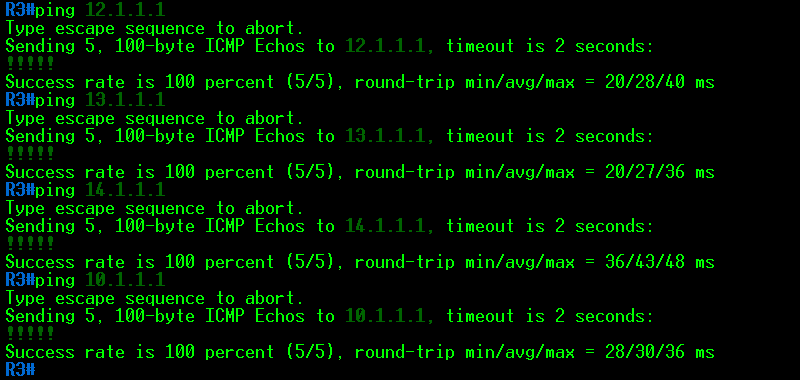

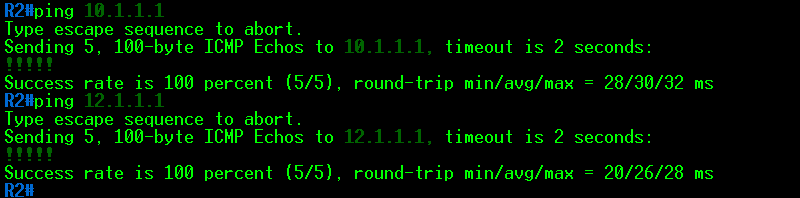

步骤8：验证整个拓扑结构中的连通性：
