RJ11颜色代码

先决条件：RJ的完整形式

RJ11连接器通常用于电话和调制解调器的连接，其名称来源于定义这种连接器的Registered Jack标准。这些连接器具有标准的颜色编码方案，用于区分连接器内部的不同线路连接方式。RJ11连接器共有六个针脚，但实际上通常只使用其中的四个针脚。这些针脚的编号从1到6，其中第1个针脚位于连接器正面的左侧（即与线路相连接的那个方向）。

RJ11连接器的一个重要特点就是其颜色编码方式。这种颜色编码方式有助于区分不同的导线及其功能。RJ11连接器的颜色编码可能会因具体的应用场合以及所使用的电缆类型而有所不同。

在传统的电话系统中，使用带有四根导体的RJ11连接器来将电话或调制解调器与电源插座连接。这四根导体通常分别被标记为红色、绿色、黑色和黄色。其中，红色和绿色的导体用于传输语音信号，而黑色和黄色的导体则用于传输其他信号。

在数据通信系统中，可以使用带有六根导体的RJ11连接器。这些额外的导体通常呈蓝色和白色，用于数据传输。在数据通信系统中使用的RJ11连接器的颜色方案，通常与传统电话系统中的颜色方案有所不同。

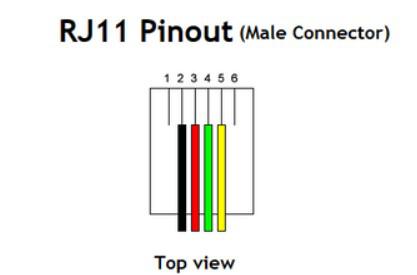

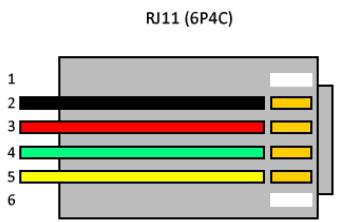

RJ11连接器的标准颜色编码方式如下：

• 针脚1：绿色
• 引脚2：红色
• 引脚3：黑色
• 引脚4：黄色

这些颜色分别对应着以下电线连接情况：

• 绿色电线：尖端
• 红色电线：环形部分
• 黑色电线：环形
• 黄色电线：尖端部分

“Tip”和“Ring”这两个导体，指的是电话电缆中的两种导体。其中，“Tip”导体用于传输音频信号，而“Ring”导体则负责为电话设备提供电力。

根据具体的应用场景，RJ11连接器可以有不同的使用方式。以下是一些例子：

• 双线电话连接：在这种配置中，使用RJ11接口来将双线电话与电话插孔连接起来。其中，绿色电线连接到第一线的尖端导体上，红色电线连接到第一线的环形导体上，黑色电线连接到第二线的尖端导体上，而黄色电线则连接到第二线的环形导体上。
• 调制解调器连接：RJ11接口也可以用来将调制解调器与电话插孔相连。在这种连接方式下，绿色的导线通常连接到信号线的尖端部分，而红色的导线则连接到信号线的其他部分。
• 单线电话连接：在这种配置中，使用RJ11接口来将单线电话与电话插孔连接起来。其中，绿色电线连接到触针上，而红色电线则连接到环形导体上。

需要注意的是，RJ11连接器的颜色编码方式可能会因具体的应用和制造商而有所不同。一些制造商可能会使用不同的颜色来表示不同的导线，或者采用不同的引脚分配方式。因此，为了确保使用正确的接线方式，最好参考你所使用的设备的相关文档。

结论

总而言之，RJ11连接器是一种被广泛使用的连接装置，主要用于电话和调制解调器的连接。该连接器具有标准的颜色编码方案，可以用来区分不同的线路连接方式。了解这种颜色编码方案有助于您正确地安装和配置电话及调制解调器的连接。
