HDLC的基本框架结构

高层数据链路控制（HDLC）是一种以比特为单位的数据链路层协议，用于在网络节点之间实现可靠的数据传输，同时这些数据传输是通过结构化的帧来进行的。

• 在数据链路层进行操作
• 以框架作为传输的基本单位
• 支持点对点通信以及多点通信。
• 提供流量控制和错误控制功能。
• 广泛应用于广域网和同步通信中。

HDLC帧的目的

HDLC帧使得接收方能够：

• 确定帧的起始和结束位置。
• 识别出目标目的地。
• 控制通信流程
• 检测传输错误
• 确保数据的可靠传输

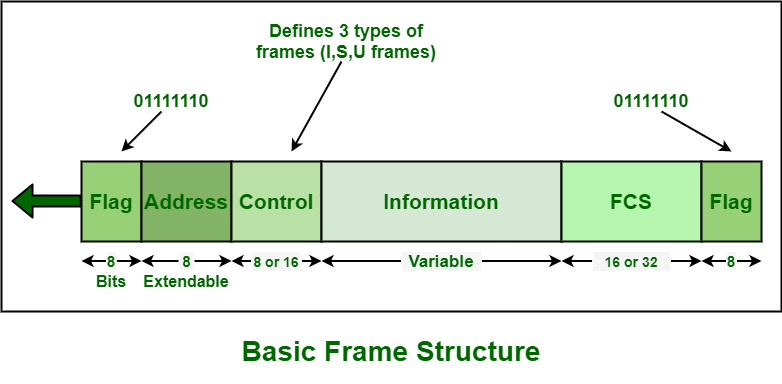

HDLC帧格式

每个HDLC帧包含以下字段：

不同领域的规模：

让我们详细了解一下这些领域吧：

旗帜领域

• 它标志着一个帧的开始和结束。
• 使用8位模式01111110 (0x7E)
• 提供同步功能

2. 地址字段

• 识别出次级站点
• 支持单个地址、组地址以及广播地址的分配。
• 长度可能会根据网络需求而有所不同。

3. 控制领域

• 控制通信方式和帧类型

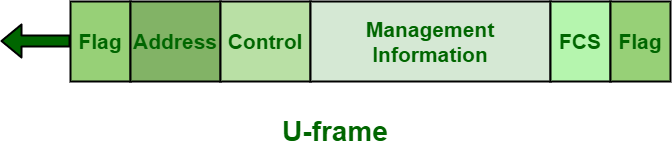

• 支持三种帧类型：信息（I帧）：数据传输监督层（S-Frame）：流量与错误控制无编号的框架：U-Frame链接管理

4. 信息领域

• 包含用户数据或管理信息
• 可选，且长度可以灵活调整

5. 帧校验序列（Frame Check Sequence，FCS）

• 用于错误检测
• 使用CRC-16或CRC-32算法进行校验。
• 确保框架的完整性

6. 结束标志字段

• 表示帧的结束。
• 可以作为下一帧的起始标志。

HDLC的主要优势

• 可靠且高效的数据传输
• 采用CRC技术进行强大的错误检测
• 灵活的地址分配与帧控制机制
• 支持连续帧传输

HDLC提供了一种强大的帧结构，其高效的错误处理能力和通信控制机制，对许多现代数据链路协议产生了重要影响。
