在Cisco设备上配置RIP版本1和2

先决条件/前提条件路由信息协议（RIP）

路由过程指的是找到一条路径，然后让数据包通过网络传输的过程。负责执行这一功能的设备被称为路由器。

路由的类型：

• 静态路由
• 动态路由

动态路由算法是基于某种原理或方法而设计的。距离矢量算法或链路状态算法RIP是一种动态、基于距离向量的路由协议。RIP v2支持/具备支持功能无阶级之分IP地址以及多播的使用方式。

在Cisco设备中，RIP版本1和2的配置方式如下：

步骤1：打开Cisco Packet Tracer工具（如果尚未登录，请先登录）。

步骤2：在“网络设备”类别中，选择“路由器”。然后，从该类别中选择 4 个 2911 型号的路由器，将它们拖动到工作区中。我们可以选择任何型号的路由器，但因为我们希望拥有更多可用的端口，所以选择了 2911 型号的设备。这样，就不需要使用额外的模块了。

步骤3：从“End Devices”子类别中选择“End Devices”，然后将3台电脑拖到工作区中。

步骤4：请使用交叉线将所有设备连接起来。

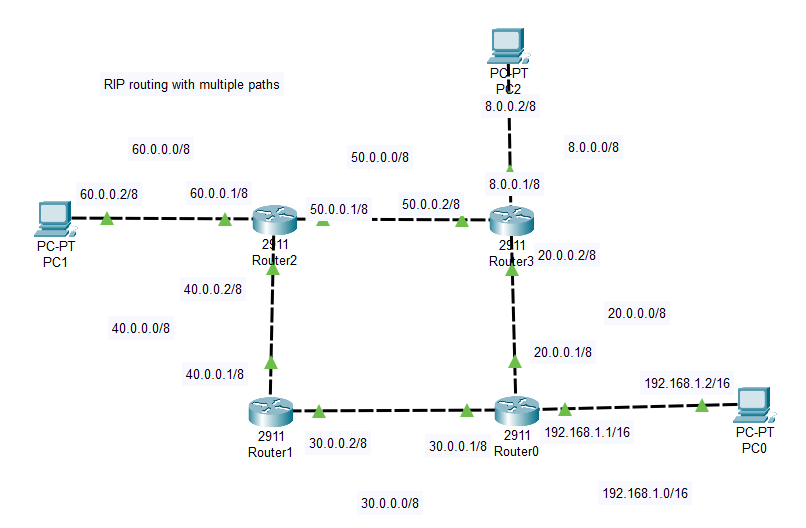

步骤5：根据上述拓扑结构，为PC机和路由器接口分配IP地址。

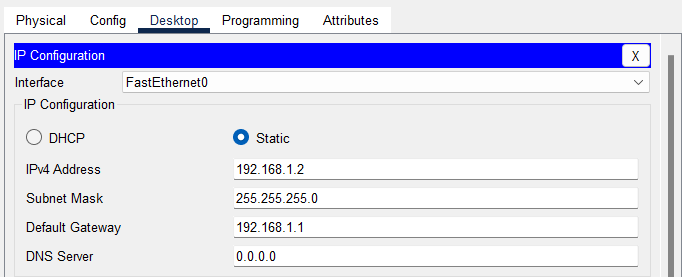

• 要配置一台PC，请点击该PC的图标，此时会弹出一个窗口。在窗口中，选择“桌面”，然后进入“IP配置”页面。接着输入所需的IP地址、子网掩码以及默认网关。下面展示的是PC0的示例配置画面。

• 要配置路由器，请点击该路由器图标。在新窗口中，选择“配置”选项卡，然后点击已连接的接口。输入这些接口的IP地址和子网掩码，最后启用该接口。如果使用命令行界面进行IP分配，请进入路由器的命令行界面，然后按照提示输入相应的命令。例如，我们可以将192.168.1.1这个IP地址分配给gig0/0接口。no在命令行界面中，如果需要进行初始配置的话，就会提示进行相关操作。

路由器 > 启用
Router#配置终端模式
请每行输入一个配置命令。以 CNTL/Z 作为结束符。
Router(config)#interface gig0/0
Router(config-if)#ip地址 192.168.1.1 255.255.255.0
Router(config-if)#取消关闭状态

步骤6：现在，我们来配置路由设置。首先点击“Router 0”，然后进入“CLI”选项卡。如果提示的话，请输入“no”以进入初始配置模式。之后，在CLI提示符下输入以下命令来配置RIP版本1。

路由器>启用
Router#配置终端模式
请每行输入一个配置命令。以 CNTL/Z 作为结束符。
Router(config)#router rip
Router(config-router)#网络地址：192.168.1.0
Router(config-router)#网络：30.0.0.0
Router(config-router)#网络 20.0.0.0

为了为某个特定连接的网络启用RIP功能：

网络邻居/Network IP

步骤7：同样地，其他路由器也需按照上述命令进行配置。对于Router1、Router2和Router3来说，需要根据所连接的网络来分别进行配置，同时需要使用上述语法中指定的特定邻居网络的IP地址来进行配置。

步骤8：可以通过在PC的命令行中使用ping工具来测试连接情况，从而判断是否能够与其他网络中的计算机进行通信。需要注意的是，由于配置需要一定的时间才能生效，因此第一个数据包可能无法成功传输。输出结果可能会与下图所示类似。

步骤9：可以通过如下所示的仿真模型来查看该数据包的传输路径。

如上图所示，数据包会按照RIP算法中的“最小跳数”原则来选择传输路径。

现在，我们必须检查一下RIP v2的情况了。

步骤1：请选择“终端设备”这一类别。在“终端设备”子类别中，如图所示，拖动3台电脑到相应位置即可。

步骤2：请选择“网络设备”这一类别，然后将“路由器”子类别中的2,2911条路由拖到工作区中。

步骤3：请按照下图所示的方式，使用电缆将所有的设备连接起来。

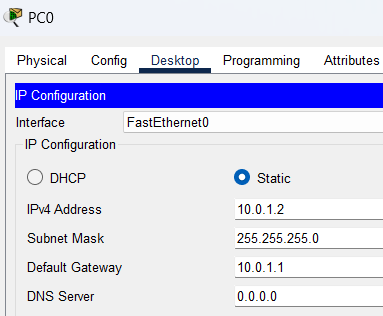

步骤4：可以使用与上一节中描述的方法相同的方式来为PC分配IP地址。

步骤5：请按照上述拓扑图来配置路由器的IP地址，使用与前面章节中描述的相同的命令。

步骤6：现在，对于使用RIP v2进行路由配置的情况，需要在路由器上打开命令行界面，然后输入以下命令。这些命令适用于路由器0。

路由器 > 启用
Router#配置终端
请每行输入一个配置命令。以 CNTL/Z 作为结束符。
Router(config)#router rip
Router(config-router)#网络配置为10.0.1.0
Router(config-router)#网络 10.0.2.0
Router(config-router)#网络 30.0.0.0
Router(config-router)#版本2

同样地，也可以使用相同的语法来配置其他路由器上的RIPv2功能，这些路由器与它们直接连接的网络也是通过相同的语法来配置的。

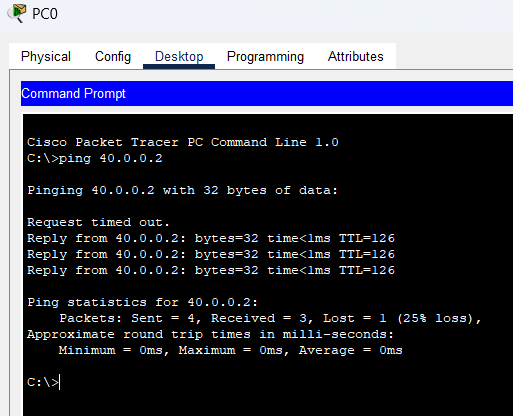

步骤7：可以通过使用ping工具来确认连接是否正常。下面是一个例子：我们使用PC0来向PC2发送ping请求。

我们可以看到，配置RIPv1和RIPv2时唯一的区别就在于所使用的命令。版本2这使得在RIP配置模式下可以使用RIPv2版本。从功能角度来看，RIPv2的主要优势在于它能够支持无类子网划分功能。
