ISDN协议架构

综合业务数字网（ISDN）可以被看作是一种通用型数字网络。它能够通过一系列标准、多功能的用户网络接口，来全面支持各种服务，比如语音、数据、文本以及图像传输等。 此外，它还为未来电信网络和服务的发展与建设提供了非常有用的框架。 以前，它被称为“集成数字网络”（IDN）。实际上，这是一种用于交换和传输的数字技术标准。 ISDN还支持两种类型的交换操作，即电路交换操作和分组交换操作。 ISDN协议架构同时处理了这两种交换操作。 电路交换的传输速率非常低，仅为64 kbps。而分组交换则可以在从64 kbps到更高比特率的各种范围内进行传输。渠道类型：ISDN通常包含三种类型的通道：B通道（承载通道）、D通道（数据通道）以及H通道（混合通道）。

1. B通道：B-channel通常具有64 kbps的数据传输速率。该频道适用于语音、数据或其他低数据速率的信息传输需求。对于更高数据速率的需求，可以将两个B-channel合并使用，从而实现128 kbps的总数据传输速率。
2. D通道：D通道通常具有16到64千比特每秒的数据传输速率。 该通道对于发送信号或进行分组交换数据来说是必不可少的。 D通道甚至不传输任何数据。 这只是为了能够传递所有必要的控制信号而必需的步骤，比如用于建立通话、呼叫中断等。 这是一种常见的信道信号传输方式，它能够承载所有使用中的控制信号。 使用这个渠道进行订阅，通常能够为B连接提供安全保障。 此外，还需要携带数据或信息，比如视频文本、远程文本、紧急服务警报等。 以防没有信号的情况发生。
3. H型通道：H通道通常具有kbps、1536 kbps或1920 kbps的数据传输速率。这种通道适用于视频播放、视频会议、高速数据/音频传输等场景。

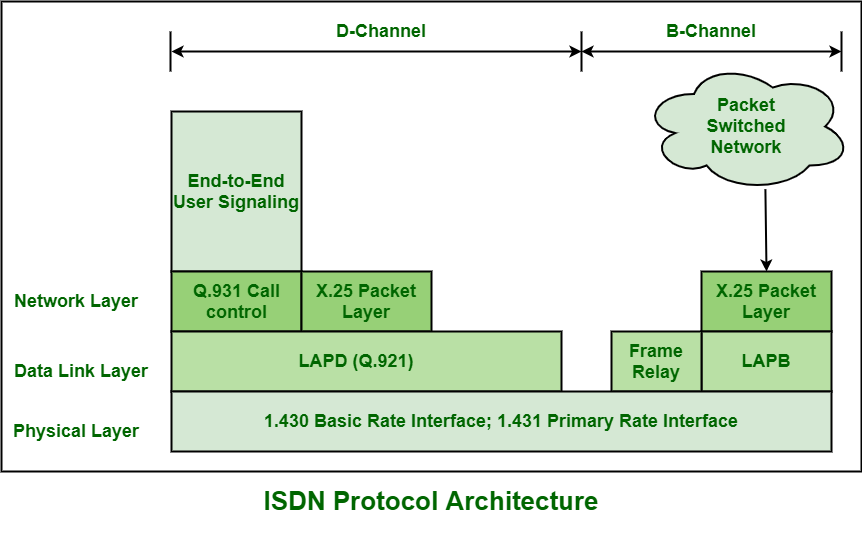

图层类型：ISDN通常包含两种不同的分层机制：一种用于B信道，另一种则用于D信道。对于D信道来说，ISDN采用了三层协议架构。而对于B信道而言，ISDN仅有一个协议层，即物理层；其余的层则取决于具体的应用需求。

1. 物理层：在这一层中，B通道和D通道是相同的，它们都使用BRI或PRI接口进行通信。这一层还定义了各种基本参数，比如接口R、S、T和U的机械和电气规格、编码方式以及电源供应等。此外，该层还基于X.21标准，通过8针连接器与公共电路交换网络进行通信。
2. 数据链路层：在这一层，B通道或D通道通常使用LAPB或LAPD协议。B通道和D通道所使用的数据链路协议是不同的：B通道使用LAPB协议，而D通道则使用LAPD协议。
3. 网络层：在这个频道中，B-channel提供了多种连接电路的方式：电路交换、分组交换、帧中继或ATM网络。
