什么是星型拓扑结构？

星型拓扑是一种网络结构，在这种结构中，每个设备都连接到一个称为“中心节点”的节点上。该中心节点负责管理各个设备之间的数据流动。如果某个设备想要向另一个设备发送数据，那么它必须先将数据发送给中心节点，然后由中心节点将数据传输到目标设备。

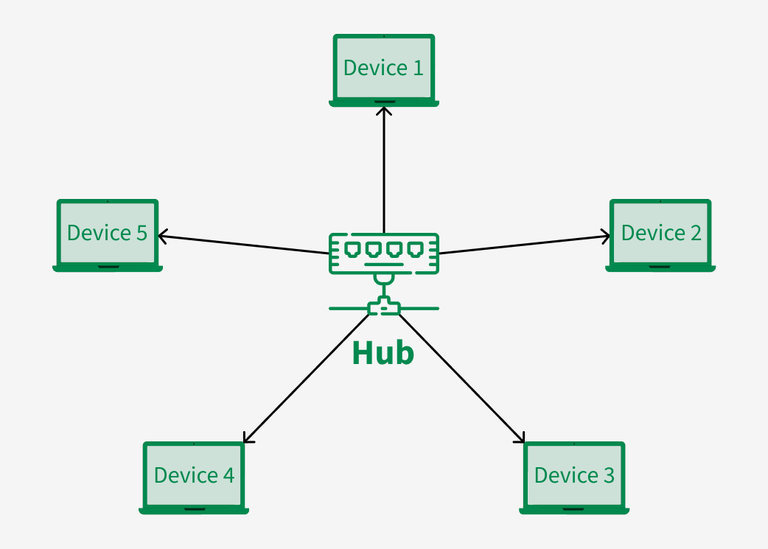

在星形拓扑结构中，所有的节点都分别与一个中心连接点（枢纽）相连。在星形拓扑结构中，连接各个节点的链路数量等于节点的数量，即N。中心节点或交换器负责管理和控制网络中的所有功能。

在计算机网络中，星型拓扑结构是如何工作的呢？

众所周知，在星形拓扑结构中，所有的节点都与中心节点相连。中心枢纽它负责在网络中传输数据。当某个节点想要向另一个节点发送数据时，它会先将数据发送给中央节点（即枢纽节点），然后再将数据传递给网络中的所有节点。在接收到数据后，枢纽节点会检查目标地址是否与接收到的地址相符；如果地址匹配，则接受该数据；否则，该数据将被拒绝。

星型拓扑的几种类型

星型拓扑有两种类型：

• 活跃星状拓扑结构
• 被动星拓扑结构

活跃星状拓扑结构：在主动星型拓扑结构中，当信号经过中心节点时，该节点会重新生成该信号。这意味着，中心节点不仅起到连接各个设备的功能，还能增强信号的强度，确保信号能够顺利到达目的地。

被动星拓扑结构：在被动星型拓扑结构中，中央节点只是负责连接各个设备，而不负责信号的再生处理。在这种情况下，各个连接在一起的设备的职责就是负责信号的传输。因此，这种拓扑结构适用于较小的系统配置。

星型拓扑的最佳实践是什么？

以下是星型拓扑结构的一些应用：

• 家庭网络：星型拓扑结构被用于家庭网络中，其中所有设备都连接到一台中央路由器上。这台中央路由器负责管理整个互联网的连接。
• ATM网络：在银行中，自动取款机也以星形网络的方式相互连接，这有助于高效地处理数据。
• 医院网络：医院中的各种设备、医疗设备都采用星形拓扑结构进行连接。这种连接方式有助于方便地访问各种数据记录。
• 中央电视台网络：Star Topolgy也被用于闭路电视网络中，这些网络中有多个摄像头被连接到中央录像机上。

星型拓扑在局域网中的重要性是什么？

星型拓扑结构在局域网中非常重要，因为它有助于实现有效的网络布局。易于管理且具备良好的可扩展性在星型拓扑结构中，由于中心节点的存在，因此很容易对网络中的设备之间的流量进行监控和控制。由于采用了星型拓扑结构，因此添加或移除设备变得非常容易，这也有助于网络的扩展。

星型拓扑的优点

• 它非常可靠，因为如果某根电缆或某个设备出现故障，其他设备仍然可以正常运行。
• 它的性能非常出色，因为不会发生数据冲突的情况。
• 它的成本更低，因为每个设备只需要一个I/O端口，并且可以通过一条连接线与集线器相连。
• 由于各个连接点通常很容易识别，因此故障检测相对简单。
• 在连接或移除设备时，网络不会受到任何干扰。
• 每个设备只需要一个端口即可与集线器连接。
• 如果 N 台设备以星形连接方式连接在一起，那么将它们连接起来所需的电缆数量就是 N 根。因此，这种连接方式非常方便。

星型拓扑的缺点

• 所需的电缆数量比……要多。总线拓扑结构.
• 如果连接网络设备（如网络交换机）发生故障，那么与其相连的节点就会处于禁用状态，无法参与网络通信。
• 由于连接设备的价值较高（比如网络交换机），因此这种拓扑结构的成本比线性总线拓扑结构要高。
• 如果中心节点出现故障，那么所有设备都会受到影响。没有中心节点的支持，任何设备都无法正常运行。
• 作为Star系统的核心系统，Hub需要更多的资源支持，同时还需要定期进行维护工作。
• 需要额外的硬件设备（如集线器或交换机），这会增加成本。
• 性能的实现依赖于一个核心的集中器，也就是枢纽设备。

星形拓扑与总线拓扑之间的区别

星形拓扑结构

总线拓扑结构

结论

总而言之，星型拓扑结构这是一种简单且可靠的网络组建方式。星型拓扑结构被广泛应用于这种网络中。局域网在需要多个连接点才能构成网络的场景中，即使有一个设备或电缆出现故障，其余的网络仍然可以正常运行。但是，如果中央节点出现故障，那么整个网络就会陷入瘫痪状态。星型拓扑结构被广泛用于家庭、办公室等场所，因为其易于维护和扩展。
