如何检查无线路由器上的NAT功能？

网络地址转换（NAT）涉及对源地址、目标地址以及端口号进行转换。通过隐藏私有网络地址范围，地址转换可以减少对IPv4公共地址的需求。通常，路由器或防火墙负责执行这一功能。

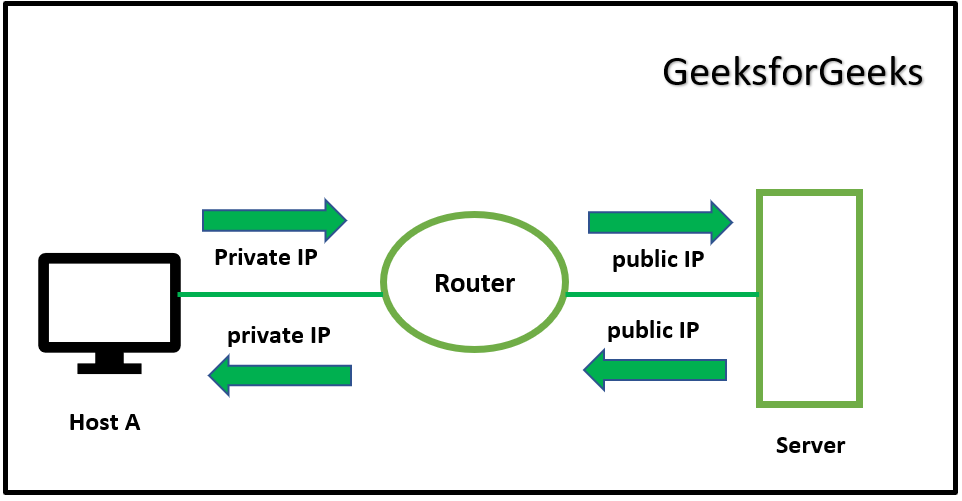

NAT的示例：

主机向互联网服务器发送了网页请求。 由于主机A使用的是私有IP地址，而私有IP地址无法在互联网上被路由，因此，请求的来源地址必须由路由器进行修改。 在收到请求后，路由器会将数据包的源IP地址修改为自己的公共IP地址，然后再将数据包发送给服务器。 在收到该数据包之后，服务器会向路由器发出响应。 在收到该数据包之后，路由器会修改目标IP地址，将其包含主机A的私有IP地址，然后再将消息发送给该主机。

请检查无线路由器上的NAT设置。

要检查无线路由器上的NAT功能，请按照以下步骤操作：

步骤1：检查相关设置，以确保能够访问远程网络。

1. 需要再添加一台电脑，且该电脑的接口应该与无线路由器的接口直接连接。在进入下一阶段或选择“快速前进”之前，请等待所有连接指示灯都变为绿色。
2. 在计算机上选择“桌面”选项。然后选择“IP配置”。为了让每个设备都能从无线路由器的DHCP服务器获得IP地址，请点击“DHCP”按钮。
3. 请记下默认网关的IP地址。完成后，关闭“IP配置”窗口吧。
4. 打开网页浏览器，在URL字段中输入默认网关的IP地址。系统会提示输入用户名和密码，请输入“admin”作为用户名和密码。
5. 从右上角的菜单中选择“Status”选项。选择后，会显示“Router”子菜单页面。
6. 请向下滚动到路由器页面的“互联网连接”选项。该IP地址是通过ISP的地址来分配的。如果屏幕上显示的是“0.0.0.0”而不是一个有效的IP地址，那么请关闭窗口，等待几秒钟后再次尝试。此时，无线路由器正在向ISP的DHCP服务器请求一个IP地址。

此处显示的地址，就是分配给无线路由器上的互联网端口的地址。

步骤2：检查相关设置，以确保能够访问内部网络。

1. 在“状态”子菜单中，选择“本地网络”。
2. 请向下滚动以查看本地网络的相关数据。内部网络的地址如下所示。
3. 继续向下滚动，查看DHCP服务器的详细信息，以及可以分配给相关主机的IP地址范围。
4. 请关闭无线路由器的设置窗口。

第三步：用无线路由器将3台计算机连接在一起。

1. 使用直连线将无线路由器与另外三台电脑连接在一起。在继续操作或按下“快进”按钮之前，请等待所有连接指示灯都变为绿色。
2. 在每台电脑上选择“桌面”选项。然后选择“IP配置”选项。为了允许无线路由器使用DHCP功能来为每个设备分配IP地址，请点击“DHCP”按钮。完成这些操作后，再退出“IP配置”选项。
3. 选择“命令提示符”，然后运行“ipconfig”命令。 /请使用 allcommand 来检查每台设备的IP配置情况。

这些设备将会被分配一个私有地址。请注意，由于私有地址无法在互联网上传输，因此需要进行NAT转换。

步骤4：查看无线路由器的NAT转换情况。

1. 在右下角选择“模拟”选项卡，即可进入模拟模式。包含秒表图标的“模拟”选项卡位于“实时”选项卡的旁边。
2. 在仿真模式下，创建一个复杂的PDU来查看网络流量情况。
   1. 在“模拟面板”中，点击“显示全部/无”，使所有事件都不可见。之后，点击“编辑过滤器”，在“其他”选项卡下选择“TCP”和“HTTP”复选框。操作完成后，关闭窗口即可。
   2. 通过选择上方菜单中的已打开的信封，您可以添加复杂的PDU。
   3. 请点击您想要作为源设备的电脑，将其选为源设备。
3. 在复杂的PDU窗口中，需要调整以下数值以指定复杂的PDU设置：
   1. HTTP设置应该在“PDU设置”>“选择应用程序”这一选项中进行配置。
   2. 要指定目标设备，请点击ciscolearn.nat.com这个服务器链接。
   3. 请将1000作为源端口输入。
   4. 在“模拟设置”中，选择“周期性”。其间隔应设置为120秒。
   5. 在用于创建复杂的PDU的窗口中，点击“Create PDU”按钮。

4. 要解锁PT窗口中的仿真面板，请双击该面板。这样，就可以重新调整仿真面板的位置，从而能够看到整个网络拓扑结构。
5. 在模拟面板中点击“播放”按钮，即可查看交通流量的变化情况。通过将播放控制滑块向右拖动，可以加快动画的播放速度。

注意：当出现“缓冲区已满”的警告时，请点击“查看之前的事件”。

步骤5：查看通过网络传输的数据包头部数据。

• 请查看在PC和Web服务器之间传输的数据包头部信息。
• 在“Simulation Panel”中的事件列表里，双击第三行。这样，该行所对应的对象就会出现在工作区域中。
• 要查看头部信息以及数据包的相关信息，请在工作区域窗口中点击那个信封图标。
• 请选择“Inbound PDU信息”选项卡。在数据包的元数据中找到源地址和目的地址。
• 请选择“出站PDU信息”选项卡。在数据包的元数据中找到源IP地址和目的IP地址。注意，源IP地址是否发生了变化。
• 要查看流程中各个阶段的这些标题信息，请点击相应的事件行。
• 点击“检查结果”按钮，可以在完成工作后查看自己的成果。
