在Cisco设备上实现混合拓扑结构

由节点和连接线构成的网络结构，以及发送者和接收者之间的连接关系，被称为网络拓扑结构。在计算机网络中，两种或多种拓扑结构的组合被称为混合拓扑结构。这些组合后的拓扑结构可以是总线拓扑、网状拓扑、环形拓扑、星形拓扑或树形拓扑的结合。如需了解有关混合拓扑结构的更多信息，请参考相关资料。混合拓扑结构的优缺点文章/条目

在本文中，我们将介绍如何在 Cisco Packet Tracer 中配置和设置混合拓扑结构的相关步骤。

步骤1：首先，打开 Cisco Packet Tracer桌面程序，然后选择下面列出的设备：

IP地址表：

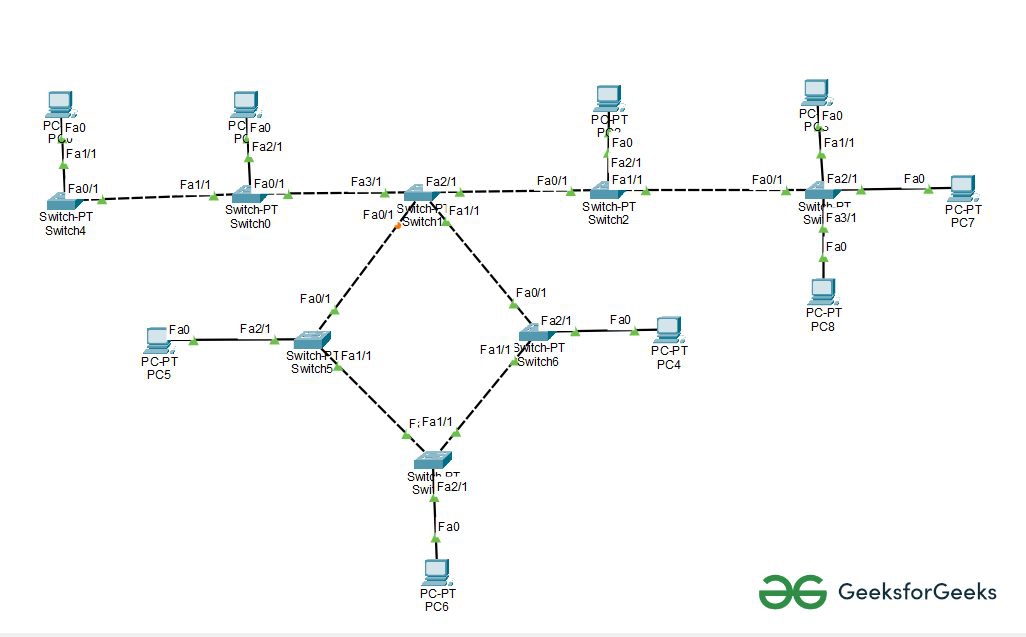

• 然后，按照下图所示的方式创建网络拓扑结构（总线型、环形和星形拓扑）。
• 可以使用自动连接线来将各个设备相互连接在一起。

步骤2：请根据上述的IP地址表，配置计算机（主机）的IPv4地址和子网掩码。

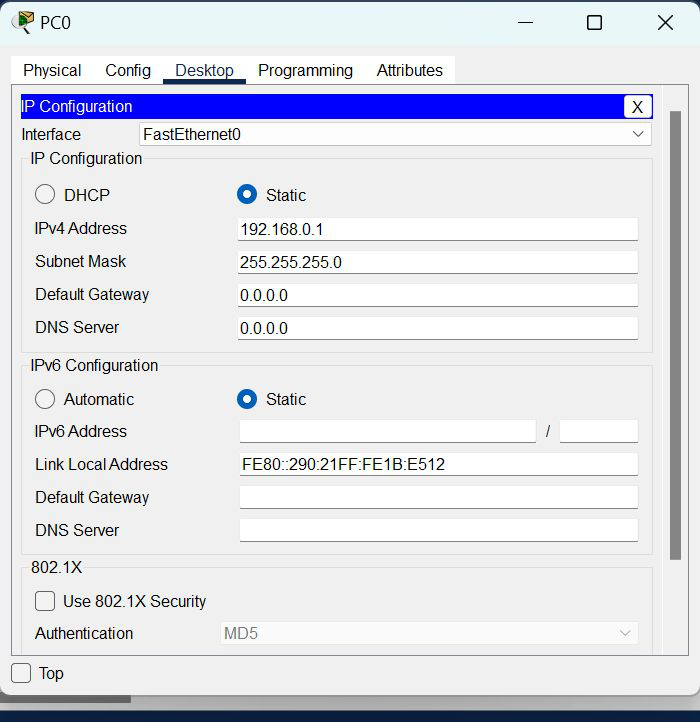

• 要为PC0分配一个IP地址，请点击PC0。
• 然后，进入“桌面”和“IP配置”选项。在那里，你会找到与IPv4相关的配置选项。
• 请添加IPv4地址和子网掩码。

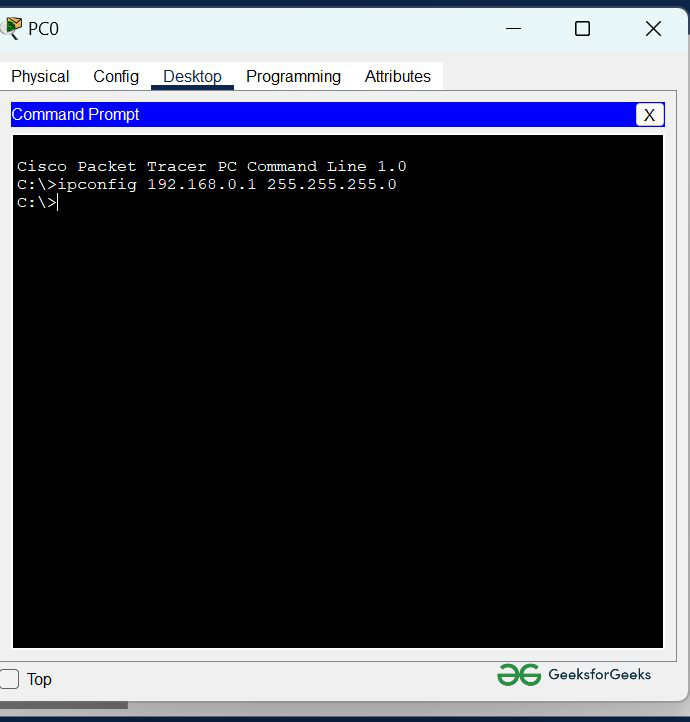

使用 ipconfig 命令来分配 IP 地址。

• 我们还可以借助命令来分配IP地址。
• 请进入PC的命令行界面。
• 现在，请输入以下信息：ipconfig <IPv4地址><子网掩码><默认网关>（如果必要的话）

示例：ipconfig 192.168.0.1 255.255.255.0

• 对其他计算机也进行同样的设置流程，以全面配置它们。

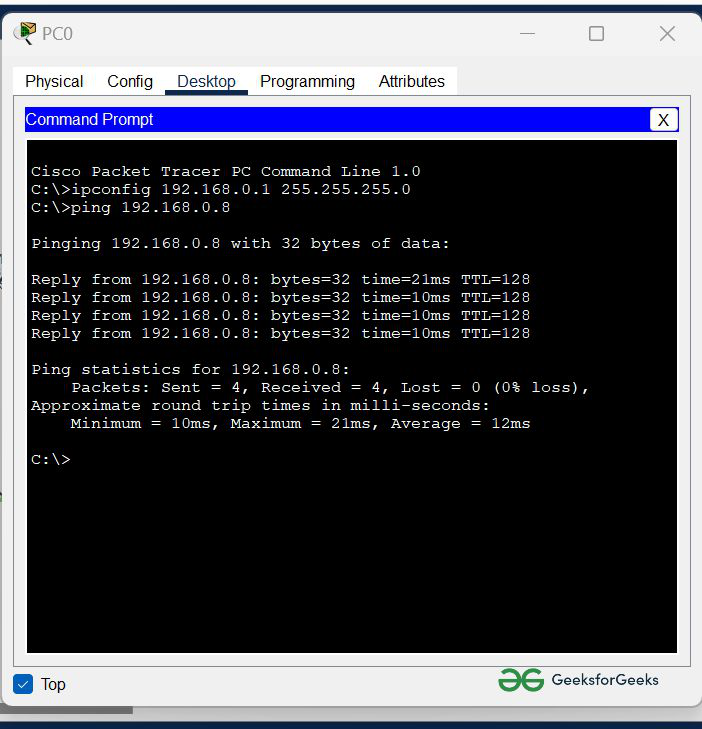

步骤3：请通过发送网络请求到PC0中任意一个主机的IP地址来验证网络连接是否正常。

• 可以使用 ping 命令来验证连接是否正常。
• 我们会检查一下，看看是否收到任何回复。
• 如我们所见，两台计算机上的目标节点都给出了回复。因此，这种连接是有效的，可以被确认。

• 下面是对该实验的模拟过程。我们发送了两个PDU数据包：一个从PC0发送到PC4，另一个则从PC3发送到PC8。

输出结果：
