使用 Cisco Packet Tracer来设计串行端口的配置

这篇文章的主题是……逐步地/一步步地在 Cisco Packet Tracer中，使用Serial接口se0/0/0或se0/0/1来设计串行端口的配置。In结束/终止,它也会如此。讨论如何通过在远程设备之间传输PDU来检测网络连接状况。个人电脑.

目标：

• 在 Cisco Packet Tracer中配置串行端口时，需要使用2台路由器以及2台PC机来进行操作。
• 设计好的网络拓扑结构的仿真。
• 为了检查网络连接情况，可以从PC0向PC1发送一个简单的PDU。

程序/步骤：

步骤1：配置Router0

1. 从网络设备中选择一个型号为1841的路由器，然后将其拖放到工作区中。
2. 选择Router0，然后进入“物理”页面。
3. 请关闭Router0的PowerPoint程序。然后，选择WIC-2T串行端口连接器，将其连接到交换机上，从而建立连接。之后，再重新启动Router0的PowerPoint程序。
4. 选择Router0，然后进入配置界面。
5. 配置FastEthernet0/0接口，将其IP地址设置为192.168.10.1，子网掩码设置为255.255.255.0。同时，启用该端口的状态功能。
6. 请配置Serial0/0/0接口，将其IP地址设置为192.168.30.1，子网掩码设置为255.255.255.0，同时启用该端口的状态。

步骤2：配置Router1

1. 请从网络设备中选择一个型号为1841的路由器，然后将其拖放到工作区中。
2. 选择Router1，然后进入“物理”页面。
3. 请关闭Router1的PowerPoint程序。然后，选择WIC-2T串行端口连接器，将其连接到交换机上，以建立连接。之后，再重新启动Router1的PowerPoint程序。
4. 选择Router1，然后进入“配置”页面。
5. 通过分配IP地址为192.168.40.1，子网掩码为255.255.255.0，并启用端口状态来配置FastEthernet0/0接口。
6. 请配置Serial0/0/0接口，将其IP地址设置为192.168.30.2，子网掩码设置为255.255.255.0，同时启用该端口的状态。

步骤3：配置PC0

1. 从“终端设备”中选择一种PC-PT类型的PC，然后将其拖放到工作区中。
2. 选择PC0，然后进入“FastEthernet0”配置界面。为PC0分配一个IP地址和子网掩码，分别为192.168.10.2和255.255.255.0。同时，确保该端口的状态已设置为“启用”。
3. 在配置界面中，进入“设置”选项，并将默认网关地址设置为192.168.10.1。

步骤4：配置PC1

1. 从“终端设备”中选择一种PC-PT类型的PC，然后将其拖放到工作区中。
2. 选择PC1，然后进入“FastEthernet0”配置界面。为PC0分配一个IP地址和子网掩码，具体数值为192.168.40.2和255.255.255.0。同时，请确保该端口的状态已设置为“开启”。
3. 在配置界面中，进入“设置”选项，并将默认网关地址设置为192.168.40.1。

步骤5：建立联系/进行合作：

1. 使用铜质交叉连接线将PC0与Router0连接起来。
2. 使用DCE电缆将Router0与Router1连接起来。
3. 使用铜质跨接线将PC1与路由器1连接在一起。
4. 为了向路由器通报那些间接连接的网络，可以使用 CLI 中的 IP route 命令。

电脑配置表：

路由器配置表：

设计的网络拓扑结构：

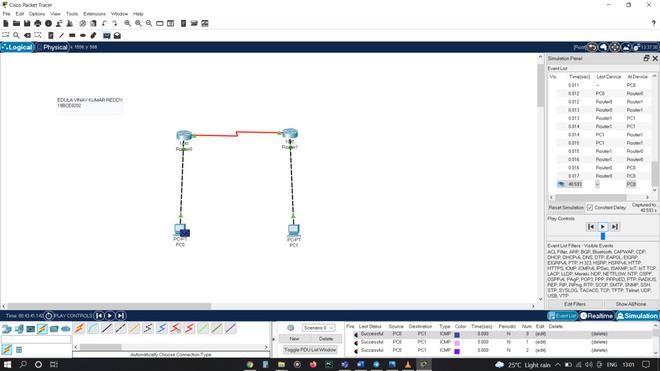

设计网络拓扑结构的仿真：

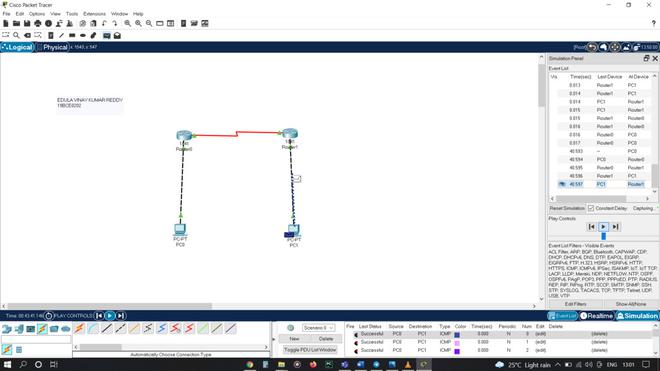

正在将PDU从PC0发送到PC1。

感谢来自PC1的邮件，发件人：PC0。
