网络拓扑结构是什么？

网络拓扑结构指的是在计算机网络中，各个设备的布局与组织方式。它决定了各个组件之间的结构是如何构成的，以及它们之间如何实现通信。

• 描述了网络的整体结构。
• 有助于网络设计和规划工作。
• 影响性能和可靠性
• 包括物理拓扑结构，它展示了设备和电缆的实际布局情况。
• 包括逻辑拓扑结构，它定义了数据在设备之间如何传输。

网络拓扑结构的类型

由节点和连接线构成的网络结构，以及发送者和接收者之间的连接方式，被称为网络拓扑结构。以下是各种常见的网络拓扑结构：

网格拓扑结构

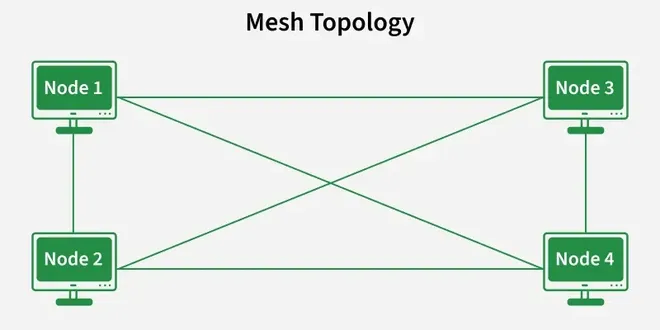

Mesh拓扑是一种网络结构，在这种结构中，每个设备都连接到多个其他设备，从而在网络中形成多条通信路径。这种结构具有很高的冗余性和可靠性。

• 这些设备通过专用连接线相互连接在一起。
• 支持多种数据传输路径
• 可以是全网状结构，也可以是部分网状结构。

Mesh拓扑结构有两种类型：

全网状拓扑结构：
在完全网状网络中，每个节点都直接与其他所有节点相连。如果……N个节点每个节点都有(N - 1) 条连接线这样就能实现最大的冗余性和可靠性。

2. 部分网格拓扑结构：
在部分网状网络中，只有选定的节点之间才会相互连接。并非每个节点都直接与其他所有节点相连。这种连接方式能够降低成本并简化系统结构，同时仍能保持合理的可靠性水平。

优点/好处

• 高容错性
• 可靠的数据传输
• 由于使用了专用链接，因此安全性得到了显著提升。
• 适用于关键网络系统

缺点/不利因素

• 实施起来成本很高
• 需要大量的电缆来连接各个部件。
• 复杂的安装流程
• 在大型网络中，很难进行有效的管理。

2. 星形拓扑结构

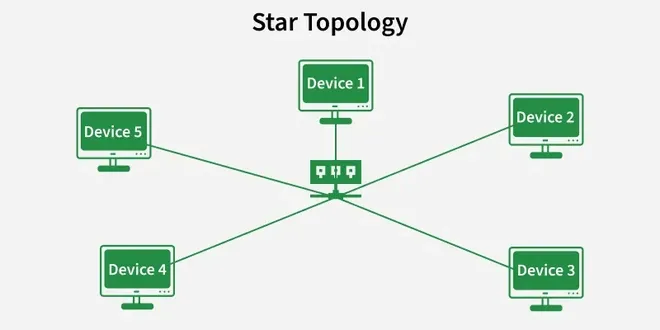

星型拓扑是一种网络布局方式，在这种结构中，所有设备都连接到一个中心设备，比如交换机或集线器。所有设备之间的通信都通过这个中心点进行。

• 每个设备都拥有与中央节点之间的专用连接。
• 中央设备负责控制数据的传输。
• 通常用于局域网中。

优点/好处

• 易于安装和管理
• 简单的故障检测与排除方法
• 如果一个设备出现故障，其他设备也不会受到影响。
• 易于添加或移除设备

缺点/不利因素

• 中央设备的故障会导致整个网络的瘫痪。
• 与总线拓扑结构相比，需要更多的电缆来连接各个设备。
• 较高的安装成本
• 性能取决于中央设备的处理能力。

3. 总线拓扑结构

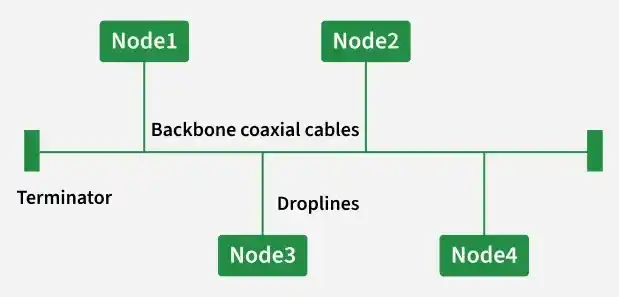

总线拓扑结构是一种网络结构，在这种结构中，所有设备都连接在一根被称为“主干线”的通信电缆上。任何设备发送的数据都会沿着这条公共电缆传输，最终被目标设备接收。

• 使用一根主干电缆即可实现连接。
• 所有设备都共享同一个通信通道。
• 终端器被放置在电缆的两端。

优点/好处

• 简单且易于实施
• 与星型拓扑结构相比，所需的电缆数量更少。
• 对于小型网络来说，这种解决方案具有很高的性价比。
• 适用于临时网络环境的设置。

缺点/不利因素

• 主干电缆的故障会导致整个网络瘫痪。
• 难以解决各种问题
• 在交通流量较大的情况下，性能会下降。
• 对于大型网络来说，其可扩展性有限。

4. 环形拓扑结构

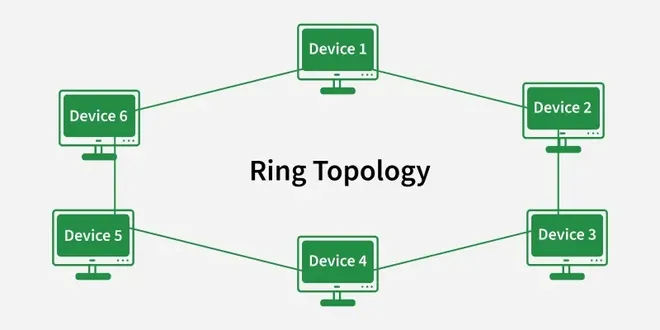

环形拓扑是一种网络结构，在这种结构中，每个设备都连接到另外两个设备上，从而形成一条封闭的圆形路径。数据沿着这条圆形路径以固定的方向传输，直到到达目的地。

• 形成连续的圆形结构
• 每个设备都充当着中继器的角色。
• 数据通过中间设备进行处理。

优点/优势

• 降低了数据冲突的发生几率
• 确保所有设备都能平等地使用该服务。
• 在持续不断的流量负载下也能保持良好的性能。
• 适用于有序的数据传输

缺点/不利因素

• 如果一个设备出现故障，那么通信就会受到干扰。
• 故障排除可能会比较困难。
• 添加或移除设备会影响网络性能。
• 与一些现代拓扑结构相比，其速度较慢。

5. 树形拓扑结构

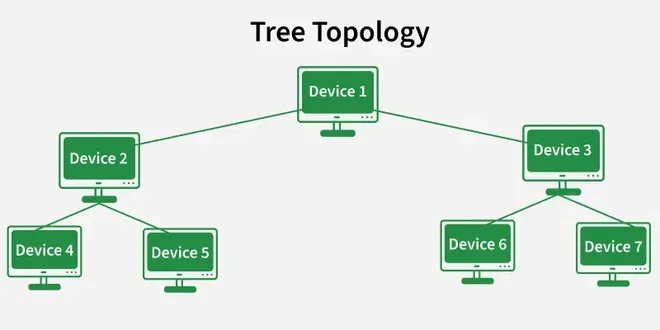

树形拓扑结构是一种分层网络结构，其中多个星形网络通过一根中央主干电缆连接在一起。这种结构结合了总线拓扑和星形拓扑的特点，以父子关系来组织各个设备。

• 遵循一种层级化的结构
• 由根节点和分支节点组成。
• 使用主干电缆进行连接。
• 适用于大型网络环境

优点/优势

• 通过添加新的分支，可以轻松地进行扩展。
• 支持结构化网络管理
• 故障隔离的过程更为简单。
• 可适应不断增长的组织的需求，具有扩展性。

缺点/不利因素

• 骨干节点故障会导致整个网络的瘫痪。
• 需要更多的电缆来连接设备。
• 配置方式相当复杂。
• 维护工作可能会很困难。

6. 混合拓扑结构

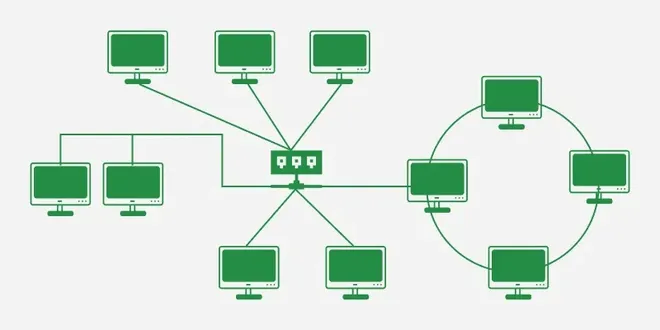

混合拓扑是一种网络结构，它将两种或多种不同类型的网络拓扑结构结合在一起，形成一个统一的系统。这种结构旨在通过整合多种网络布局的优势来满足特定的组织需求。

• 通过结合不同的拓扑结构而构成
• 根据网络需求进行定制
• 常见于大型企业环境中
• 能够支持复杂的网络结构

优点/优势

• 灵活的网络设计
• 可灵活扩展，适用于未来的拓展需求。
• 可以提高可靠性
• 可以根据需求进行优化。

缺点/不利因素
