数据加密标准（DES）| 第1部分

数据加密标准（DES）是一种对称式分组密码。所谓“对称”，指的是输入文本和输出文本的大小是相同的，都是64位。这里的“分组”意味着，加密时是将多个比特一起作为输入，而不是逐位进行加密。不过，数据加密标准存在被强大攻击破解的可能性，因此后来被高级加密标准（AES）所取代。

• 这是一种块密码算法，它以64位的数据块为单位来加密数据。
• 它接受64位明文作为输入，并生成相应的64位密文作为输出。
• 密钥的主要长度为64位，但通过跳过密钥中每8位来将其转换为56位。
• 该算法通过16轮来对文本进行加密处理，每轮过程中都会使用48位的子密钥。
• 这个48位的子密钥是从56位的有效密钥中生成的。
• 无论是加密还是解密，都使用相同的算法和密钥，只是有一些小的调整而已。

数据加密标准（DES）的工作原理

DES基于以下两个属性来构建的：费斯特尔密码也就是说替换（也称为混淆）和移位（也称为扩散）DES包含16个步骤，每个步骤被称为一个“轮次”。在每个轮次中，都会执行替换和移位等操作。

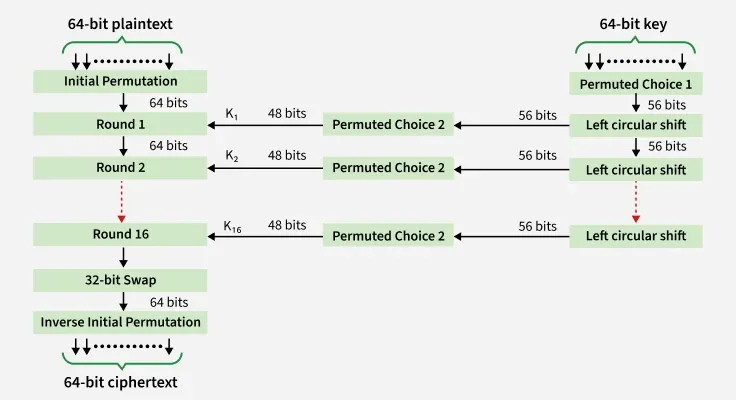

数据加密标准

那个加密以64位形式开始明文该数据需要使用64位密钥进行加密。明文会被传递给初始置换函数，而密钥则通过Permuted Choice 1（PC-1）算法进行置换处理。

初始排列

这个64位的明文被输入到一个初始置换函数当中，该函数会重新安排各个比特的顺序。比特顺序的更改是通过预先定义的表格来实现的。该初始置换表是一个8×8的矩阵，共有64个条目，每个条目都指定了原始明文中某个比特的新位置。

初始排列表

58	50	42	34	26	18	10	2
60	52	44	36	28	20	12	4
62	54	46	38	30	22	14	6
64	56	48	40	32	24	16	8
57	49	41	33	25	17	9	1
59	51	43	35	27	19	11	3
61	53	45	37	29	21	13	5
63	55	47	39	31	23	15	7

IP表的工作原理：

• 该置换后的数据块中的第一个位，来源于原始明文的第58位。
• 第二部分则来自第50位，以此类推。
• 最后一位数字来源于原始明文的第7位。

初始排列只发生一次，而且是在第一轮之前发生的。排列这个函数的执行过程是固定的，不会依赖于明文内容。经过重新排列后的64位明文会经历16轮处理。每一轮处理都会使用与上一轮不同的48位子密钥。这些子密钥是从64位的密钥中生成的。

关键转型

这个64位的初始密钥被转换为56位的有效密钥。这个56位的密钥又进一步分解为48位的子密钥，这些子密钥分别用于16个Feistel轮次中。

将64位密钥转换为56位密钥

首先，需要处理Permuted Choice 1（PC-1）这一步骤。通过这一步骤，密钥的长度被缩减到了56位。在PC-1中，密钥中的每第八位会被舍弃。也就是说，第8位、第16位、第24位、第32位、第40位、第48位、第56位以及第64位会被舍弃。

处于绿色标记位置的位会被舍弃。

这些被丢弃的位被称为奇偶校验位，它们用于检测错误。剩下的56个位被分成两半，每半为28位。

• 左半部分 (C)i前28位。
• 右侧部分 (D)i最后28位

这里，我用来表示Feistel轮次的次数。

生成 48 位的子密钥

在16轮比赛中，每轮的右侧部分（C）i以及剩下的半份（D）i经历/承受循环左移操作.

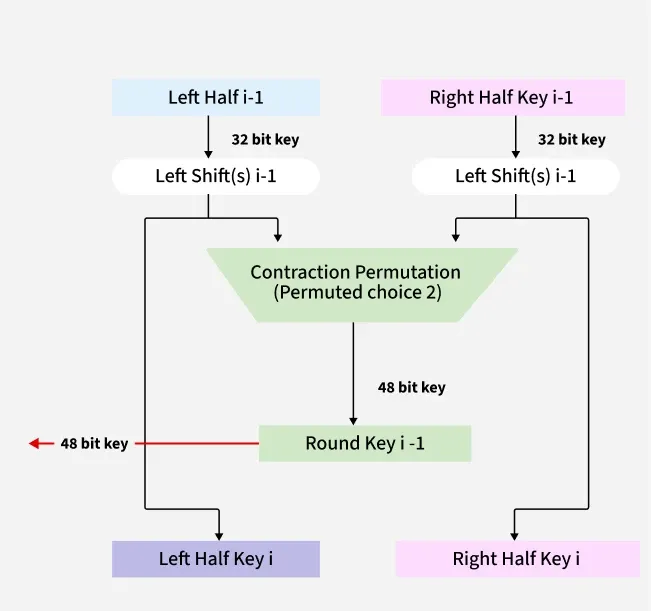

DES中的关键转换

在Feistel轮次的1、2、9和16中，左右两半都经历了1位左移操作。而在其他轮次中（3、4、5、6、7、8、10、11、12、13、14、15），左右两半则经历了2位左移操作。

Feistel轮转中的循环左移操作

在执行循环移位操作之后，Ci 以及Di这些比特再次被组合成56位的块。然后，这个块会经过置换选择步骤2的处理。在PC-2过程中，从56个比特中选取48个比特来形成子密钥(K)。i这48位数据是根据下面所示的预定义表格来选择的。

排列选择表2

14	17	11	24	1	5	3	28
15	6	21	10	23	19	12	4
26	8	16	7	27	20	13	2
41	52	31	37	47	55	30	40
51	45	33	48	44	49	39	56
34	53	46	42	50	36	29	32

根据此表格，第14位被放置在第一个位置，第17位被放置在第二个位置，第11位被放置在第三个位置，以此类推。该表格所生成的48位子密钥将被用于……密码/加密方式在Feistel轮转过程中，所处理的明文数据。

在下一轮中，我们将使用已经左移过的C值。i以及Di我们分别处理左右两半部分。我们再次对这两半部分进行循环左移操作。然后，我们将得到的结果合并成一个56位的块。接着，我们使用排列选择法，将这个56位的块缩小为48位的子密钥，以便用于下一轮操作。

在“循环左移”和“排列选择2”的过程中，共进行了16轮操作。同时，还使用了不同的子密钥（K）。i每个Feistel轮次都会生成这样的结构。

每个48位的子密钥（K）i）是异或运算在Feistel轮次中，右侧的部分被扩大了。下面是对每个Feistel轮次中发生的情况的详细解释。

费斯特尔轮转法（1-16轮）

每一轮过程中，都会从初始排列函数中获得64位的排列后的明文，同时还会得到48位转换后的子密钥（K）。i经过排列后的64位明文被分为两半，分别称为左明文和右明文。这两部分的长度都是32位。右明文会经过Mangler(F)函数的处理。Mangler(F)函数包括对右明文的扩展、密钥混合、替换操作（S盒）以及排列操作（P盒）。

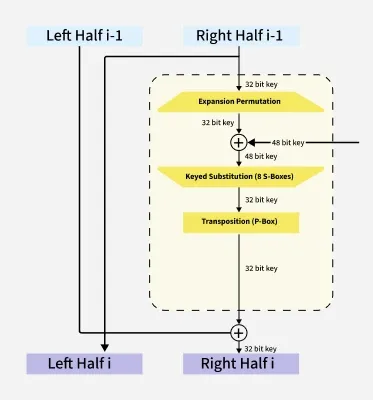

DES中的单Feistel轮转算法

RPT首先经过一番处理/审核扩展排列在这种排列中，32位的右密文被扩展为48位，这一过程是通过扩展框或E框表来实现的。

E-Box扩展表

32	1	2	3	4	5
4	5	6	7	8	9
8	9	10	11	12	13
12	13	14	15	16	17
16	17	18	19	20	21
20	21	22	23	24	25
24	25	26	27	28	29
28	29	30	31	32	1

这个48位的扩展块是通过按照E-Box表格中的方式来排列各个位元而生成的。

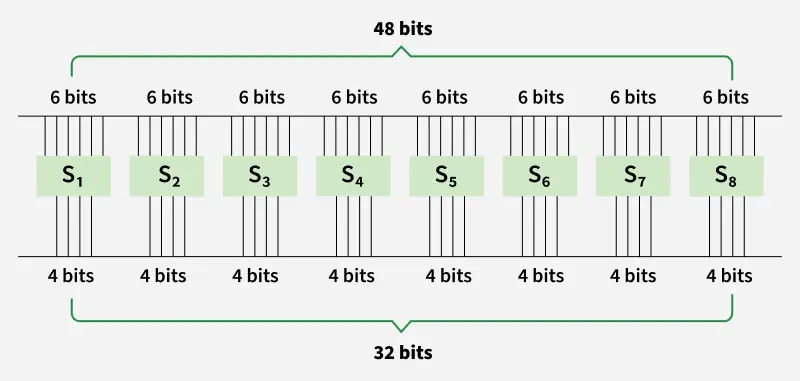

这个扩展的块与我们在密钥转换过程中生成的48位轮转子密钥进行XOR运算。XOR或 exclusive OR如果两个输入相同，那么操作的结果将是‘0’；否则，结果将是‘1’。执行XOR运算之后，得到的48位数据会被分成8个各为6位的子块。每个子块随后会被分别送入不同的S盒中进行处理。1 给S8).

例如，XOR运算的结果会被转换为6位的数据块。具体转换方式如下：

101010 010001 011110 111010 100001 100110 010100 100111

这些6位的二进制数将会被转换为4位，这一过程是通过S-Boxes来实现的。

S-Box

S-Boxes是一种预定义的查找表，它能够将6位的数据压缩为4位的数据。以下是这些S-Boxes的列表。

假设前6位数字是101010。我们将这一组数字分成两部分，每部分的位数分别为2位和4位。其中，最前面的1位与最后面的1位合并在一起，形成2位的部分；其余的位则构成4位的部分。

101010 -> (1)(0101)(0) -> 可以拆分为10和0101

我们在 S 的行和列中寻找这些部分。1在表格中，当行号为“10”，列号为“0101”的单元格里，数值为“6”。1该数值的二进制表示为“0110”。这是S-Box 1从6位输入“101010”中生成的4位数值。

6位的数据块：‘101010’转换为4位的数据块后变为‘0110’。

同样地，我们也会将每6位的数据转换为4位的值。S-Boxes这个过程被称为“替换”。之后，我们将这4位的数据块合并起来，得到32位的输出数据。而这一32位的数据又会根据下面的表格进行重新排序。

P-盒置换

16	7	20	21	29	12	28	17
1	15	23	26	5	18	31	10
2	8	24	14	32	27	3	9
19	13	30	6	22	11	4	25

这种排列过程被称为“置换”。在置换之后，32位的数据块就构成了mangler函数的输出结果。这个32位数据块会与在Feistel轮次开始时所生成的32位左半部分或左明文进行异或运算。这次异或运算的结果，将会作为下一轮操作的右半部分或右明文；而初始的右半部分则会被用作下一轮操作的左半部分。

Li= Ri-1

Ri= Li-1⊕ F(R)i-1Ki)

在何处

• Li-1当前轮次的左半部分或左明文（LPT）。
• Li下一轮的左半部分或左部分明文（LPT）。
• Ri-1当前轮次的右半部分或右明文（LPT）。
• Ri下一轮中的右半部分或右明文（LPT）。

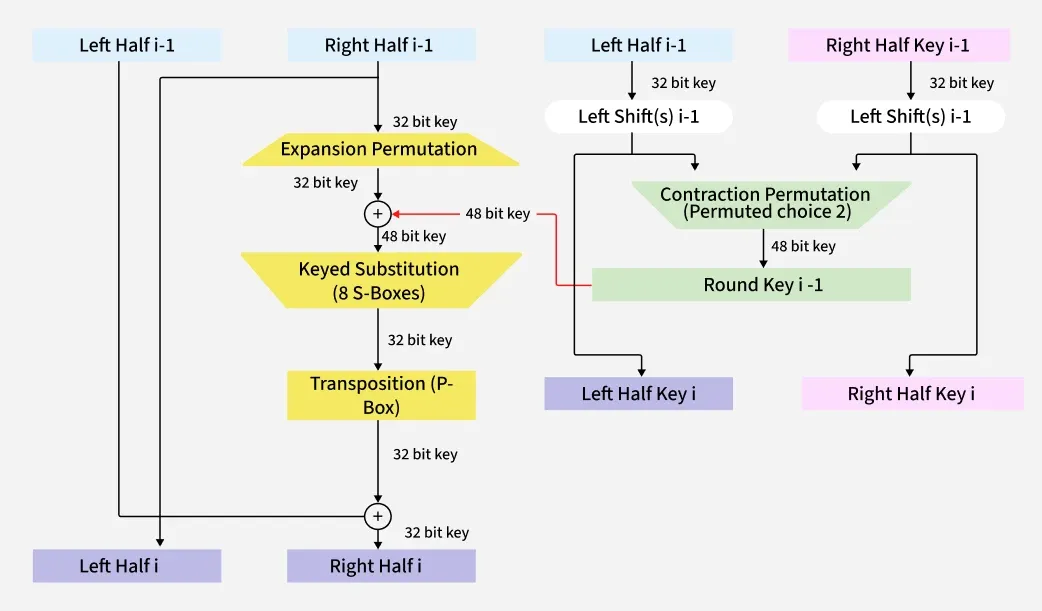

我们采用了与16轮操作相同的步骤，只不过使用的是通过密钥转换生成的子密钥。整个过程的示意图如下所示。

DES中的曼格勒函数与关键变换

32位交换与逆初始排列

在经历了这16轮处理之后，我们得到了两个32位的数据块，分别位于“左”和“右”两个位置。这两个32位的数据块再次被交换位置，最终得到一个64位的完整数据块。这一步骤在DES加密算法中被称为“32位交换”。

最后，该块会经历一个逆初始排列操作。这实际上就是最初进行的初始排列操作的逆过程。

逆初始置换

输出位置输入位置

输出位置

输入位置

输出位置

输入位置

输出位置

输入位置

58625761505449534246414534383337263025291822172110149132615606459635256515544484347364035392832273120241923121611154837

1	17	33	49
2	18	34	50
3	19	35	51
4	20	36	52
5	21	37	53
6	22	38	54
7	23	39	55
8	24	40	56
9	25	41	57
10	26	42	58
11	27	43	59
12	28	44	60
13	29	45	61
14	30	46	62
15	31	47	63
16	32	48	64

逆初始排列的结果就是最终的64位密文，它实际上是原始明文经过加密后的结果。

DES加密算法中的解密过程

在DES加密过程中，解密的过程与加密过程类似，只是顺序相反。由于DES是一种对称密钥算法，因此用于加密和解密的公钥是相同的。不过，各个子密钥（即循环密钥）的应用顺序是相反的。

• 反向子键应用在键调度过程中生成的16个键值，是以相反的顺序被使用的（从K开始）。16到K那里1在解密过程中。
• 逆Feistel函数Feistel网络结构确保了解密过程与加密过程是对称的。每一轮操作都包含相同的步骤（扩展、S盒替换、置换），但所使用的子密钥则是相反的。
• 最终排列（Final Permutation）经过16轮操作后，输出结果会经历逆初始排列操作，从而逆转最初的随机排列过程。

数据加密标准（DES）的相关程序/工具

以下是……Python用于数据加密标准（DES）的编程方式。所使用的明文和密钥如下：

明文 = “123456ABCD132536”

密钥 = “AABB09182736CCDD”

Python

# 上述方法的Python3代码# 十六进制到二进制的转换def hex2bin(s):	mp = {‘0’: 0000
