在Cisco设备上配置EIGRP stub模式

先决条件：Cisco环境中的EIGRP实现, EIGRP基础知识。

EIGRP stub区域路由是一种专为提升网络可扩展性和稳定性而设计的特性。它最常用于枢纽-辐射型网络中，通常只会在拓扑结构中的分支路由器上配置该功能。

在枢纽-辐条型网络中实施EIGRP stub区域路由功能时，可以带来许多优势。具体优势如下：

1. 它可以防止网络中出现不符合最佳性能的EIGRP路由情况。
2. 这样就能避免那些连接速度较慢的路由器被用作枢纽网络中的中转路由器了。
3. 这显著减少了查询数据包的数量以及它们传播的深度，从而加快了EIGRP网络的收敛速度，同时避免了陷入“活动状态”的异常情况。

EIGRP stub网络配置命令：

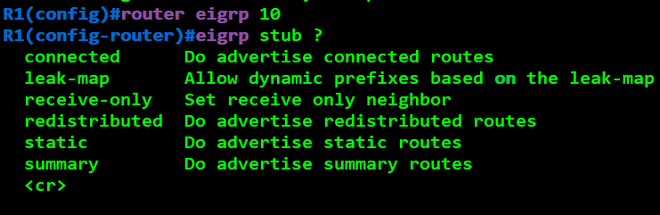

在枢纽-辐射型网络中，一个 stub 路由器只会向其邻居通告其支持 EIGRP 的网络中的一部分。这部分网络可以通过相应的配置来指定。eigrp stub <关键词> 子命令在路由器配置模式下，使用以下关键字：

关键词

描述/说明

注意：如果未使用任何关键词的话……EIGRP stub这是一个默认的子命令，用于配置 stub 结构。由于没有指定额外的关键字，因此默认的 stub 会同时发送连接路由和摘要路由，并接收来自上游邻居的所有路由信息。

语法：

EIGRP stub<仅接收内容 | 已连接 | 静态数据 | 摘要信息 | 可重新分发 | 泄露地图>

该命令在EIGRP路由配置模式下执行，其作用是将某个路由器指定为“Stub Route”。

配置 EIGRP Stub 网络：

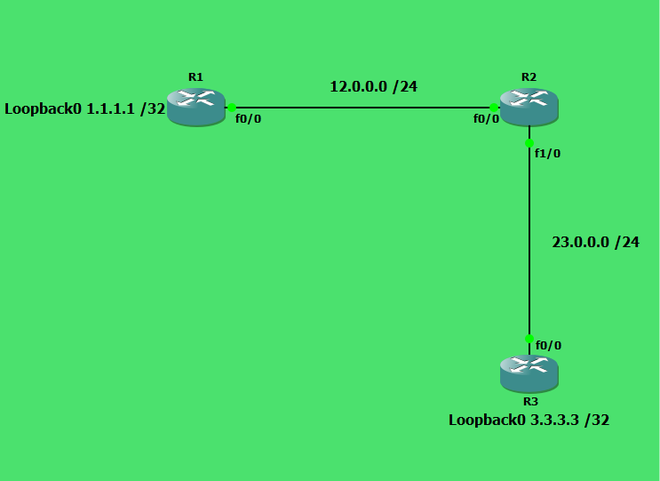

步骤1：请在GNS3中创建如下所示的3种路由器拓扑结构：

步骤2请配置路由器物理接口上的IPv4地址。

在R1上：

R1(config)#int f0/0
R1(config-if)#ip address 12.0.0.1 255.255.255.0
R1(config-if)#禁止接口关闭功能

在R2上：

R2(config)#int f0/0
R2(config-if)#ip address 12.0.0.2 255.255.255.0
R2(config-if)#关闭自动重启功能
R2(config-if)#int f1/0
R2(config-if)#ip address 23.0.0.1 255.255.255.0
R2(config-if)#禁止关闭功能

在R3上：

R3(config)#int f0/0
R3(config-if)#ip address 23.0.0.2 255.255.255.0
R3(config-if)#禁止关闭功能

步骤3：在R1上配置一个具有IPv4地址的回环接口：

R1(config)#int 环回接口0
R1(config-if)#ip address 1.1.1.1 255.255.255.255
R1(config-if)#退出

步骤4：在R3上配置一个具有IPv4地址的回环接口。

R3(config)#int loopback0
R3(config-if)#ip address 3.3.3.3 255.255.255.255
R3(config-if)#退出

步骤5：使用相应的命令，在两台路由器上配置EIGRP进程。路由器eigrp <1-65535> 自治系统编号 :

R1(config)#router eigrp 10
R1(config-router)#网络配置为 12.0.0.0
R1(config-router)#网络配置为1.0.0.0

R2(config)#router eigrp 10
R2(config-router)#网络配置为 12.0.0.0
R2(config-router)#network 23.0.0.0

R3(config)#router eigrp 10
R3(config-router)#网络配置为 23.0.0.0
R3(config-router)#网络配置为3.0.0.0

步骤6：检查路由器上的IPv4路由表，可以看到EIGRP路由条目。

R1#显示IP路由信息

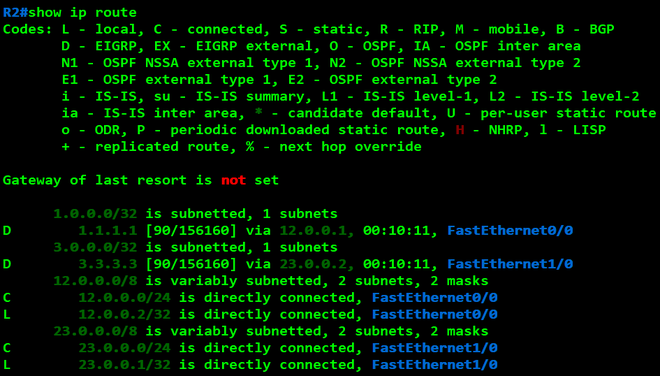

R2#显示IP路由信息

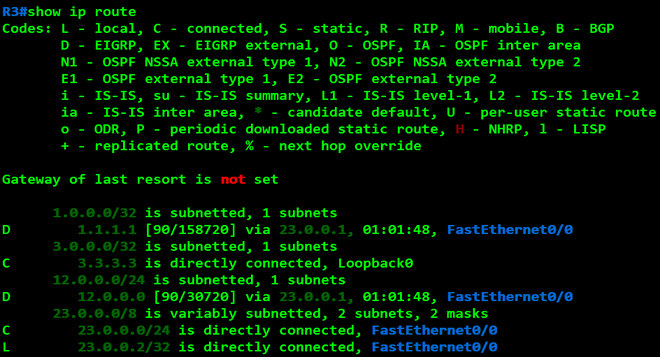

R3#show ip route

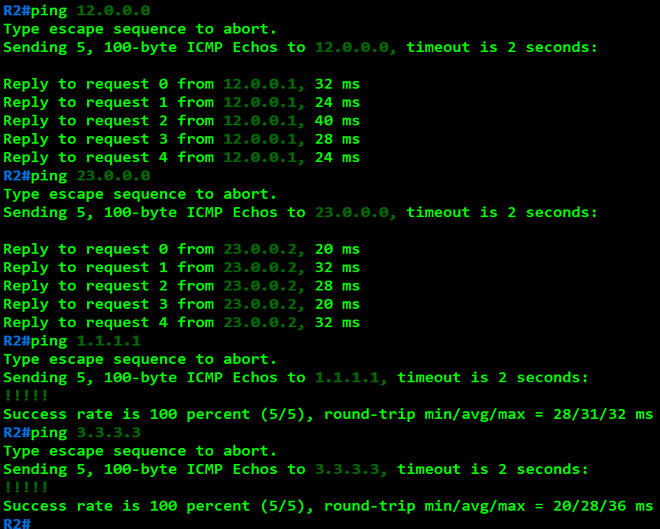

检查连通性

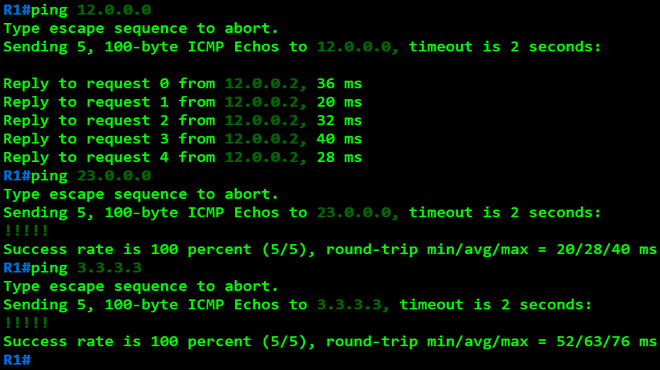

从R1到Ping R3的回环接口：

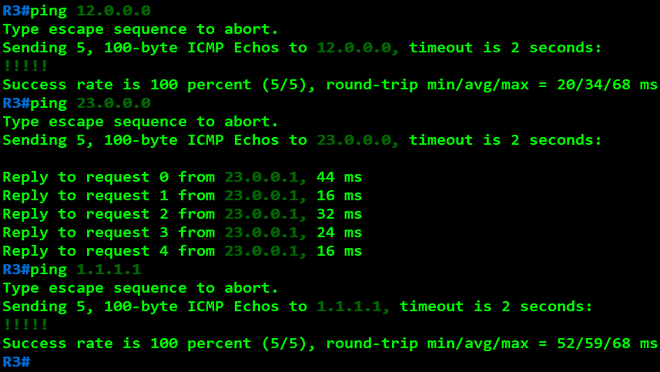

从R3到Ping R1的回环接口：

步骤7：通过将R2配置为 stub路由器，R2将同时发送连接路由和汇总路由，并且会接收来自上游邻居的所有路由。

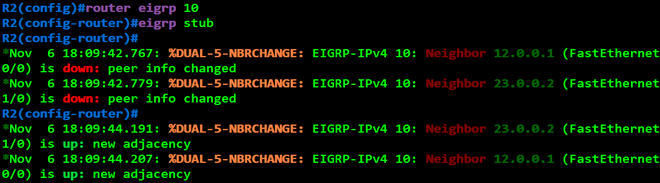

R2(config)#router eigrp 10
R2(config-router)#EIGRP stub

步骤8：检查路由器上的IPv4路由表，观察EIGRP路由条目中的变化：

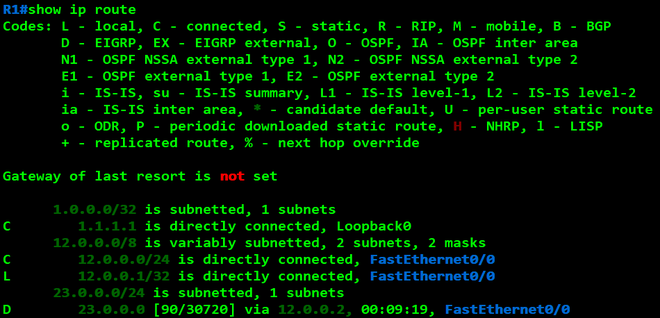

R1#显示IP路由信息

• 在R3的环回接口上，没有配置任何EIGRP路由条目，因此无法到达网络3.0.0.0。

R2#显示IP路由信息

• R2的IPv4路由表中没有发生任何变化。

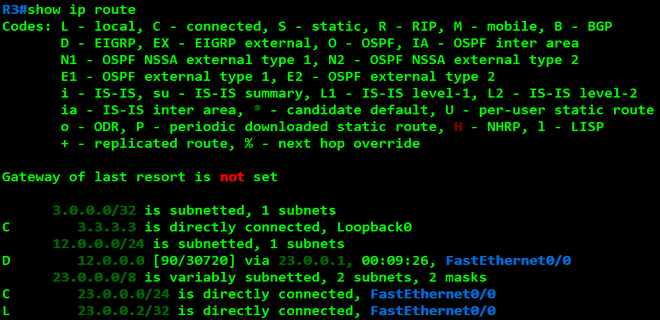

R3#显示IP路由信息

• 在R1的环回接口上，没有配置到网络1.0.0.0的EIGRP路由条目。

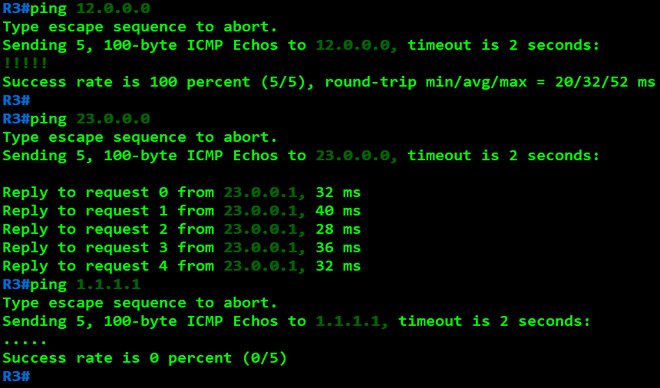

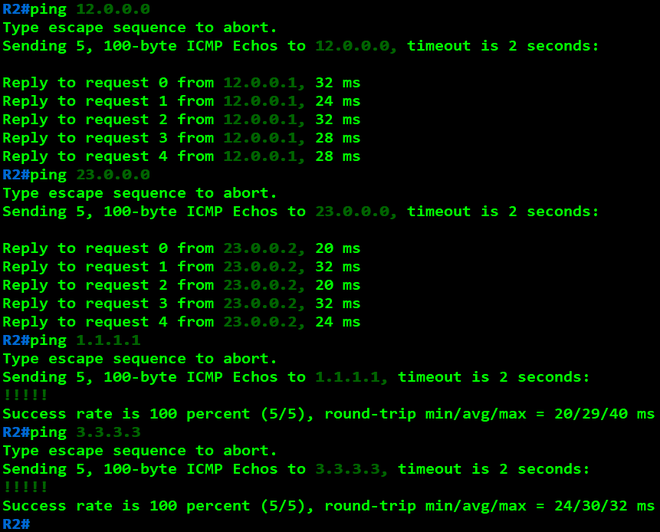

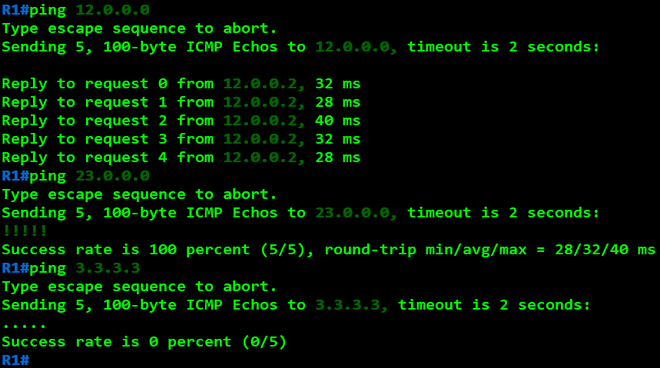

检查连接状态：
