为IPv6配置RIP——Cisco中的RIPng

先决条件： 路由信息协议（RIP）, 路由信息协议（RIP）V1与V2, RIP路由的实现

路由信息协议（RIP）是一种动态路由协议，它以跳数作为路由度量标准，以寻找从源网络到目标网络之间的最佳路径。它是一种距离矢量路由协议，其AD值为120。RIP运行在OSI模型的网络层上。RIP使用端口号520进行通信。

RIPng：安息吧。

RIPng的含义是：路由信息协议，下一代版本这是一种基于UDP协议的简单距离矢量协议，其传输协议所使用的端口号如下：521为了避免与现有的RIPv1和RIPv2发生冲突，采用了520作为替代值。由于RIP得到了广泛的采用，而且许多CISCO路由器以及其他厂商也支持RIP，因此人们开始开发一种基于RIPv2的IPv6版本，即RIPng。RIPng是在RIPv2的基础上构建的（RIPv2实际上是用于IPv4的RIP版本）。用于多播的RIPng公告的目标IPv6地址是……FF02::9.RIPng的许多操作与RIPv2类似。

在RIPng中，METRIC的含义是：

该指标是基于“跳数”来计算的。当接收RIPng公告时，该指标会随之增加。

metric =15 being the maximum
metric =16 representing infinity
(as RIP/ RIPng is suitable for small office
/home office (SOHO) routers and simple networks)

配置RIPng：

步骤1：在全局配置模式下，需要在两台路由器上都启用IPv6单播路由功能。

R1(config)#ipv6 unicast-routing

R2(config)#ipv6 unicast-routing

步骤2在物理接口上启用IPv6功能。fastethernet0/0:

R1(config)#interface fastethernet0/0
R1(config-if)#ipv6 enable
R1(config-if)#no shut

R2(config)#interface fastethernet0/0
R2(config-if)#ipv6 enable
R2(config-if)#no shut

第三步使用上述方法，可以在两台路由器的回环接口上配置一个IPv6单播地址。IPv6地址/前缀长度 :

R1(config)#interface loopback0
R1(config-if)#ipv6 address 2000:192:168::1/128

R2(config)#interface loopback0
R2(config-if)#ipv6 address 3000:192:168::1/128
$

此时，您可以尝试ping这些路由器的物理接口IPv6地址，但是无法ping到那些回环接口。

请尝试通过R1来ping R1的回环接口。

R2#ping 2000:192:168::1

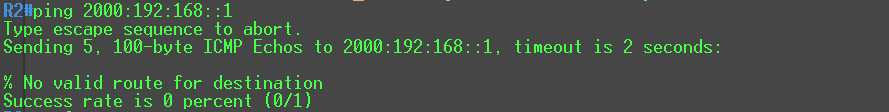

这将是您在R2 CLI上所得到的输出结果：

那么，现在我们需要在这两个路由器上配置RIPng协议。配置完成后，我们会再次尝试对它们进行ping测试。

步骤4：在两台路由器上都启用RIPng功能。IPv6路由器 RIP <名称>全局配置命令：

R1#ipv6 router rip routing
R2#ipv6 router rip routing

步骤5：在物理接口以及环回接口上启用RIP功能。启用 IPv6 RIP 协议 <名称>在这两个路由器上，都存在与“<name>”相关的接口子命令（在这种情况下，“routing”与IPv6路由器的RIP <name>全局配置命令相对应）。

R1(config)#interface fastEthernet 0/0
R1(config-if)#ipv6 rip routing enable
R1(config-if)#exit
R1(config)#interface loopback 0
R1(config-if)#ipv6 rip routing enable
R1(config)#do wr

R2(config)#interface fastEthernet 0/0
R2(config-if)#ipv6 rip routing enable
R2(config-if)#exit
R2(config)#interface loopback 0
R2(config-if)#ipv6 rip routing enable
R2(config-if)#exit
R2(config)#do wr

步骤6：确认两台路由器上RIPng的配置是否正确：

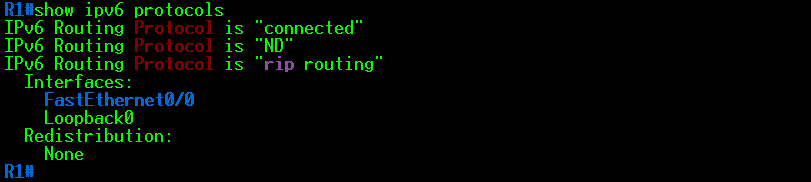

R1#show ipv6 protocols

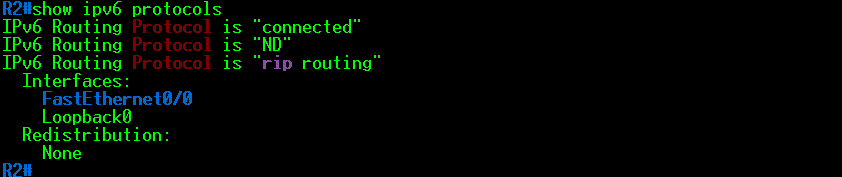

R2#show ipv6 protocols

检查连通性：

现在，尝试从R1向R2的回环接口发送ping请求，反之亦然。

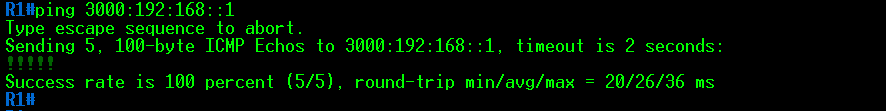

R1#ping 3000:192:168::1

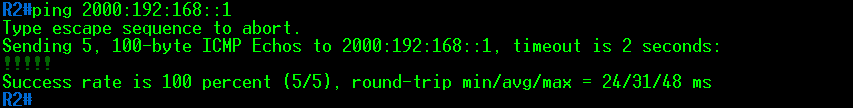

R2#ping 2000:192:168::1

在配置完RIPng之后，R1应该能够ping通R2的回环接口。同样地，R2也应该能够ping通R1的回环接口。因为RIPng通过RIPng通告信息，将两台路由器各自的回环接口的IPv6网络路由信息添加到对方的IPv6路由表中（这与RIPv2的做法相同）。

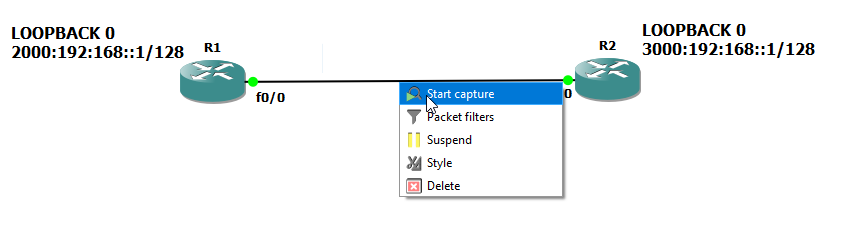

为了在GNS3中捕捉该接口的情况：

1. 请确保……Wireshark它已经安装在您的电脑上。
2. 将鼠标悬停在想要捕获的界面上，然后右键点击该界面。
3. 将会出现一个下拉菜单，其中包含一些选项。
4. 请选择“说”这个选项。“开始捕获。”

输出流量：

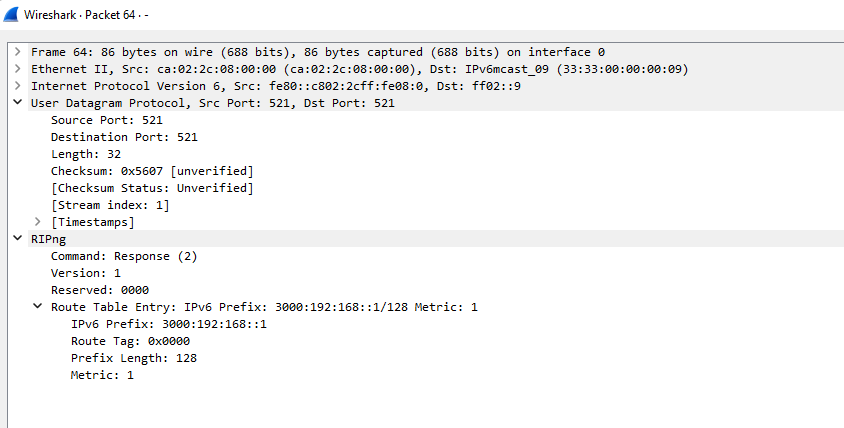

通过Wireshark捕获到的第64个数据包的流量信息如下。该流量数据是由Wireshark所捕获的。

数据包信息：
