频率复用

频率复用是一种在蜂窝网络中的技术，它指的是在同一蜂窝网络中的多个基站之间使用相同的无线电频率。这些基站被组织成这样的结构：相同的频率可以在不相邻的基站之间重复使用，从而减少了干扰，提高了频谱的使用效率。在本文中，我们将详细讨论与频率复用相关的所有方面。

什么是频率复用呢？

频率复用这是一种在覆盖区域内对信道进行分配和再利用的方案。每个蜂窝基站都被分配了一组无线电信道或频率子带，这些信道或子带可以在一个被称为“小区”的较小地理区域内使用。小区的形状呈六边形。而选择并分配系统中所有蜂窝基站所使用的频率子带的过程，就被称为……频率复用 or 频率规划.

特征频率复用

• 频率复用能够提升频谱使用效率，同时提高信号质量（即QoS）。
• 为所提出的频率复用经典方案GSM系统能够防止干扰的发生。
• 一个频率可以被重复使用的次数，取决于附近使用该相同频率的发射机所拥有的无线电通道的容忍能力。
• 在频率复用方案中，总带宽被划分为多个子频段，这些子频段由各个小区使用。
• 这种频率复用方案使得WiMax系统的运营商能够在不同的基站处重复使用相同的频率。

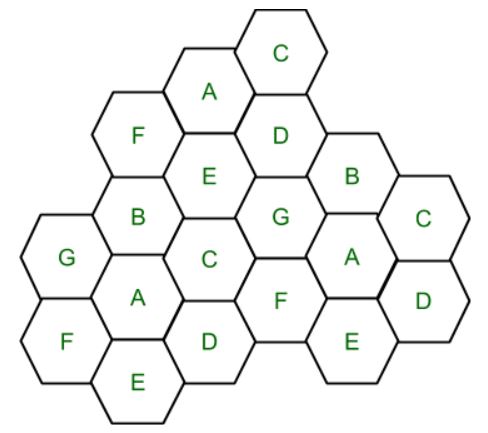

  具有相同字母的单元格会使用相同的频道组或频率子带。要计算分配给某个单元格的频道总数，可以使用以下公式：S = 总频道数双工通道可供使用的通道数量为：分配给每个单元格的通道数量（k < S）。总单元格数或集群大小则等于通道总数（S）。

S = kN
频率重复使用系数 = 1/N

在上述图中，簇的大小为7个单元（A、B、C、D、E、F、G）。因此，频率复用的因子为1/7。N表示那些共同使用所有可用频率的单元数量。N的值可以通过以下公式计算得出：

N = I2+ I*J + J2

在何处I,J因此，N的可能取值为1、3、4、7、9、12、13、16、19等。如果在一个细胞系统中，某个“簇”被复制或重复了M次，那么其容量C将会是……

C = MkN = MS

在频率复用中，有一些小区使用相同的频率组。这些小区被称为共频道小区。由于共频道小区之间会相互干扰，因此为了避免这种干扰，那些使用相同频率或频段的细胞需要被分开一定的距离。任意两个共频道小区之间的距离可以通过以下公式来计算：

D = R * (3 * N)1/2

其中，R表示细胞的半径；N表示给定簇中细胞的数量。

频率复用模式

• 簇状模式：细胞簇的构成方式取决于所需的复用因子，可以采用1/3、1/4、1/7等不同的模式。每种模式都规定了每个细胞簇中的细胞数量，以及不同频率的细胞之间的最小距离，以避免相互干扰。
• 干扰管理频率复用模式必须经过精心规划，以尽量减少同频干扰。当使用相同频率的基站彼此距离过近时，就会出现这种干扰现象。

频率重用的优势

• 提升了光谱分析的效率：通过在不同的地理区域重复使用相同的频率，可以提高频谱利用效率，从而实现更高效的频谱使用。
• 更好的服务质量：由于能够在不同的小区中重复使用相同的频率，因此各小区之间的干扰可以被降到最低，从而提升通信质量。服务质量。
• 成本效益高：频率复用可以减少建设蜂窝网络的成本，因为所需的频段数量减少了。
  可扩展性：通过频率复用技术，网络可以轻松地进行扩展，根据需要增加更多的基站。
• 网络容量增加：频率复用使得更多的小区能够使用相同的频谱资源，从而提升了网络的整体容量。
• 可扩展性：频率复用使得网络可以根据需要轻松地扩展规模，只需增加更多的小区即可。

频率重复使用的缺点

• 干扰程度增加：频率复用可能会导致干扰增加，尤其是在小区间距较近的区域。这会降低服务的质量以及网络的容量。
• 实施难度频率复用需要仔细规划，以确保各个小区之间的间距适中，同时尽量减少干扰。这可能会使实施过程变得更加复杂且耗时。
• 覆盖范围降低：为了获得更高的容量，人们使用了更小的基站。不过，这样一来，每个基站的覆盖范围就会减小，因此需要更多的基站以及相应的基础设施来支持通信服务。
• 功耗增加：由于使用了更小的电池单元，因此需要更多的基站来提供信号覆盖。这导致了更高的能耗以及运营成本的增加。
• 网络成本增加：实施频率复用系统的成本可能会较高，因为需要额外的基础设施投入，同时还需要进行周密的规划，以确保频率复用的效果能够得到有效保障。

用于可视化频率复用概念的 Python 代码

#!/usr/bin/python从 数学 进口 *# 从Tkinter模块中导入所有内容从 tkinter 进口 *# 六边形形状的基类类别/等级 六边形(对象/客体):    def __init__(自我, 父母, x, y, 长度, 颜色, 标签/标记):        自我.父母 = 父母        自我.x = x        自我.y = y        自我.长度 = 长度        自我.颜色 = 颜色        自我.大小/尺寸 = 没有。        自我.标签/关键词 = 标签/标记        自我.绘制十六进制颜色()    # 绘制一个六边形    def 绘制十六进制颜色(自我):        start_x = 自我.x        起始点/起点：start_y = 自我.y        角度 = 60        坐标 = []        为了 i in 范围/区间(6):            end_x = start_x + 自我.长度 * 余弦(弧度(角度 * i))            end_y = 起始点/起点：start_y + 自我.长度 * 正弦(弧度(角度 * i))            坐标.添加/附加([start_x, 起始点/起点：start_y])            start_x = end_x            起始点/起点：start_y = end_y        自我.父母.创建多边形(坐标[0][0],                                坐标[0][1],                                坐标[1][0],                                坐标[1][1],                                坐标[2][0],                                坐标[2][1],                                坐标[3][0],                                坐标[3][1],                                坐标[4][0],                                坐标[4][1],                                坐标[5][0],                                坐标[5][1],                                填充=自我.颜色,                                概述/提纲=黑色,                                标签/关键词=自我.标签/标记)# 该类包含了频率复用逻辑及相关方法。类/类别 频率复用(Tk):    画布宽度 = 800    CANVAS的高度 = 650    顶部左侧 = (20, 20)    底部左侧 = (790, 560)    TOP_RIGHT = (780, 20)    底部右侧 = (780, 560)    def __init__(自我, 簇大小, 列/栏=16, 行/列=10, edge_len=30):        Tk.__init__(自我)        自我.文本框 = 没有。        自我.当前角度 = 330        自我.首次点击 = 确实如此        自我.重置 = 错误的/不正确的        自我.edge_len = edge_len        自我.簇大小 = 簇大小        自我.重复使用列表 = []        自我.所有已选中的内容 = 错误的/不正确的        自我.当前计数 = 0        自我.六边形 = []        自我.co_cell_endp = []        自我.重复使用_xy = []        自我.画布 = Canvas(自我,                            宽度=自我.画布宽度,                            高度=自我.CANVAS_HEIGHT,                            bg=#4dd0e1)        自我.画布.绑定(“<Button-1>”, 自我.回调)        自我.画布.设置焦点()        自我.画布.绑定(‘<Shift-R>’, 自我.重置)        自我.画布.打包/包装()        自我.标题(频率复用与同频道选择)        自我.创建网格(16, 10)        自我.创建文本框()        自我.cluster_reuse_calc()    # 显示连接所有同频小区的线路    def 显示线条(自我):        # 第一个六边形的中心坐标，即(x, y)        近似中心 = 自我.co_cell_endp[0]        自我.线ID = []        为了 k in 范围/幅度(1, 长度(自我.co_cell_endp)):            结束_xx = (自我.co_cell_endp[k])[0]            end_yy = (自我.co_cell_endp[k])[1]            # 移动第 i 步            l_id = 自我.画布.创建线条(近似中心[0], 近似中心[1],                                        结束_xx, end_yy)            if j == 0:                自我.行ID.附加(l_id)                距离/间隔 = 0            伊莉夫 i >= j 以及 j != 0:                自我.线ID.附加(l_id)                距离/间隔 = j                # 逆时针旋转，并移动第j步                l_id = 自我.画布.创建线条(                    结束_xx, end_yy, 结束_xx + 自我.中心分布 * 距离/间隔 *                    余弦(弧度(自我.当前角度 - 60))                    end_yy + 自我.中心分布 * 距离/间隔 *                    正弦(弧度(自我.当前角度 - 60)))                自我.线ID.附加(l_id)            自我.当前角度 -= 60    def 创建文本框(自我):        文本文件 = 文本/文字(自我.画布,                宽度=80,                高度=1,                字体/风格=(“Helvatica”, 12),                padx=10,                帕迪=10)        文本文件.tag_configure(“中心”, 证明合理/正当=“中心”)        文本文件.插入(1.0, 请选择一个六边形。)        文本文件.添加标签(“中心”, 1.0, “结束”)        自我.画布.创建窗口((0, 600), 锚定=‘w’, 窗口=文本文件)        文本文件.配置/设置(国家/政府=已禁用)        自我.文本框 = 文本文件    def 重置(自我, 事件/活动):        if 事件/活动.字符/字母 == ‘R’:            自我.重置网格()    # 清除新的i/p所对应的六边形网格    def 重置网格(自我, 重置按钮=错误的/不正确的):        自我.首次点击 = 确实如此        自我.当前角度 = 330        自我.当前计数 = 0        自我.co_cell_endp = []        自我.重复使用列表 = []        为了 i in 自我.六边形:            自我.画布.配置项目(i.标签/标记, 填充=i.颜色)        尝试:            自我.行ID        除了 属性错误:            通过/传递        否则:            为了 i in 自我.行ID:                自我.画布.之后(0, 自我.画布.删除, i)            自我.线ID = []        if 重置按钮:            自我.写入文本(请选择一个六边形。)    # 创建一个六边形网格    def 创建网格(自我, cols, 行/列):        大小/尺寸 = 自我.edge_len        为了
