思科的三层分层模型

在Cisco路由器的三层分层模型中，第一层是局域网（LAN）。该网络使用IEEE 802.3以太网技术，来连接位于同一物理段上的设备。 这种低级别的网络架构使得各个工作站与连接到局域网中的打印机之间可以轻松共享媒体和文件。同时，它还能有效防止外部人员未经授权访问这些资源。 下一层是广域网（WAN）。与局域网相比，广域网的传输速度更快，但由于需要依赖租用线路或卫星连接，因此其成本可能会更高。 在更高层次上，WAN通常使用TCP/IP协议进行通信。这样，它们就能够与跨越企业边界或处于远距离的其他网络进行通信了。

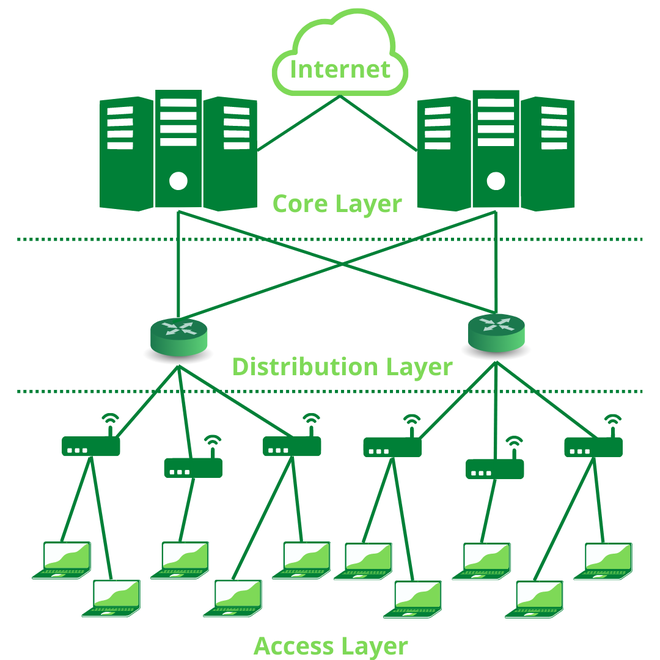

这个模型由三层组成：

1. 接入层
2. 分发层
3. 核心层

如需了解更多详细信息，您可以参考《TCP/IP模型》这篇文章。

接入层：

接入层是网络中的一部分，它使得用户能够连接到有线的以太网网络上。这一层让用户能够在本地网络中共享数据和资源。在这一层中使用的设备包括以太网交换机和集线器。

Hub本质上就是多端口的转发器。 这些设备无法解码它们所接收到的数据包，因为它们缺乏用于解码数据包的电路和逻辑电路。 路由器无法确定哪个主机应该接收该数据包。 它们只是将从一个接口接收到的电子信号转发到集线器上的所有其他接口上。这样一来，所有连接到集线器的主机都能接收到这些数据包。 hub存在一个致命的问题，那就是容易发生碰撞。 如果两台主机同时传输数据包，那么它们之间的数据就会“冲突”，导致数据传输变得无效。 主机必须再次转发这些数据包。

在接入层所使用的另一种设备就是以太网交换机。与集线器相比，以太网交换机的功能要强大得多。它们能够解析数据包，并确定数据包应该被转发到哪个接口上。它们使用分配给主机的MAC地址来转发数据包。这样就能避免在使用集线器时出现的冲突问题。随着交换机的不断发展，集线器已经变得过时了。像Cisco 2390XR这样的设备就被用于这一层。

分布层：

当网络的规模超过一定限度时，就必须将其划分为多个本地网络（接入层）。分布层则负责将这些网络相互连接在一起。这样，本地流量就能被限制在各自的本地网络中，同时还能有效管理这些网络之间的流量传输。

这一层通过路由器来连接多个网络。在这一层中的路由器和其他设备，其作用是将多个网络连接起来，而不是将各个独立的主机连接起来。为了在不同网络的宿主之间传输数据，需要使用IP地址，也就是逻辑地址。路由器会维护一个路由表，以确定将数据包转发到哪个接口上。

这一层还充当着接入层和核心层之间的中介角色。像Cisco C9300这样的设备就部署在这一层上。

核心层：

这一层可以被视为网络的“骨干层”，因为它负责将多个分配层设备相互连接在一起。 这一层使用了最强大的设备来管理网络之间的流量。 在这一层中，数据的传输速度达到了10吉比特以太网的水平。 这一层拥有最多的冗余连接数。所谓冗余，就是在同一网络节点之间引入额外的连接，以确保即使其中一个连接出现故障时，也能保证数据的可靠传输。这样就能确保网络的可靠性。

像Cisco Catalyst 9600这样的设备，就使用在这一层网络中。它们利用光纤电缆等高速、高带宽的传输介质来实现数据传输。

优点：

• 那些规模更大、结构更复杂的网络，会被划分为更小、更易于管理的子网络。
• 当地的交通仍然保持本地化特征，这提升了网络的运行效率。
• 这使得网络具有可扩展性。新增网络的加入并不会影响现有网络的性能。

结论：

Cisco的三层分层模型将网络划分为以下三层：

1. 接入层：为主机提供接入点，使它们能够连接到网络。
2. 分布层：它充当核心层和接入层之间的中介角色，确保本地流量仅限在本地网络内流动。
3. 核心层：能够快速且可靠地处理和传输大量数据，同时还将多个终端网络连接在一起。
