可靠的数据传输技术（RDT）2.2

可靠的数据传输协议2.2，是RDT 2.1的后续版本。 在RDT 2.2中，一个显著的变化就是不再允许出现“否定确认”这种情况了。 在RDT 2.2中，接收端在确认数据包时，会在数据包中增加一个新的字段，该字段包含了发送的数据包的序列号。这样，发送方就可以根据序列号来比较各个数据包的顺序了。 如果序列号与发送方的确认信息不一致，那么接收到的确认数据包就是损坏的，此时需要重新发送该数据包。 这个数据包不再需要使用否定确认机制了。 发送方和接收方之间的通信得到了提升，因为双方都可以记录下所发送和接收的数据包。

在有限状态机中的表示方式：

发送方的有限状态机：

其运作方式如下：

国家1（左上角）：在图中，左上角的状态被称为“等待0”。此时，启动状态会一直等待来自上层应用程序层的消息。当该消息被传输到传输层后，系统会添加带有序列号“0”的传输层头部信息，然后将其发送到网络中。

国家2（右上角）：在这种状态下，协议会检查数据包的确认信息是否损坏，或者是否收到了错误的序列号。如果收到的是损坏或错误的序列号，那么发送方需要重新发送该数据包。如果发送方收到的序列号是正确且未损坏的，那么就会进入下一个状态。

 国家3（右下角）：在图中，位于左上角的状态为“等待1”。该状态会一直等待来自上层应用程序层的消息。当接收到该消息后，它会将其作为传输层的数据进行处理，并添加带有序列号“1”的传输层头部信息，然后将这些数据发送到网络中。

 州4（底部左侧）：在这种状态下，系统会检查数据包的确认信息是否损坏，或者是否收到了错误的序列号。如果收到的是错误的序列号，那么发送方需要重新发送该数据包，因为传输的序列号与收到的序列号不一致。如果发送方收到的是未损坏且正确的序列号，那么系统就会进入下一个状态。

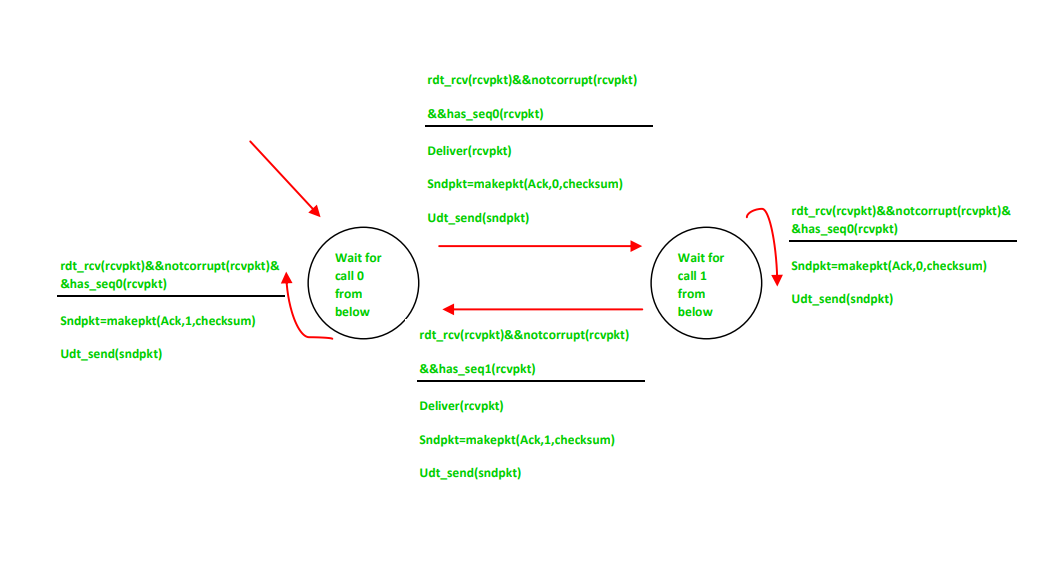

接收器的有限状态机：

其运作方式如下：

接收方的FSM比RDT 2.1的FSM要简单得多，因为它省去了对否定确认的处理。

国家1（左图）：如果接收到的数据包损坏了，或者其序列号为“1”，那么接收方会发送一个确认消息，其中序列号为“1”。这相当于告诉发送方，他们发送的数据没有按照正确的顺序发送。如果数据包没有损坏，且其序列号为“0”，那么接收方就会提取数据，并发送一个确认消息，其序列号为“0”。之后，系统会进入下一个状态。

国家2（正确）：如果接收到的数据包损坏了，或者其序列号是“0”，那么接收方会发送一个确认信息，其中序列号为“0”。这向发送方表明，发送的数据包顺序不正确。如果数据包没有损坏，且其序列号为“1”，那么接收方就会提取数据，并发送一个确认信息，其中序列号为“1”。之后，系统会进入下一个状态。

RDT 2.2的缺点：

RDT 2.2协议并未对数据包丢失的情况进行处理。
