配置和验证Interswitch连接的方法

VLAN的全称是虚拟局域网。它是一种12位长的标识符，用于在一个交换机内创建多个广播域。VLAN的编号范围从0到4095（其中VLAN 0和VLAN 4095是预留的、未被使用的编号）。

交换机端口的模式：

管理模式：

• 这种“Switch Port模式”是由管理员来配置的。
• 行政模式的类型：
  • 静态访问方式 –(不协商行李的搬运问题)
  • 静态主干结构 –（促使树干形成一定的形态）
  • 动态的理想状态——（开始与对方进行谈判）
  • 动态自动模式 –（等待与干线的谈判结果）

运行模式：

• 这就是在协商之后，交换机端口所呈现的模式（即管理员所进行的配置结果）。
• 操作模式的类型：

访问模式 –如果端口处于访问模式，那么该端口只能承载一个VLAN的数据。这种配置通常只适用于那些连接到终端用户的端口。

switch(config)#int <interface_id>
switch(config-if)#Switch Port mode access

主干模式如果该端口处于“Trunk”模式下，那么该端口可以使用第2层封装协议来传输多个VLAN的数据（可以是Dot1Q或ISL协议）。

switch(config)#int <interface_id>
switch(config-if)#Switch Port mode trunk

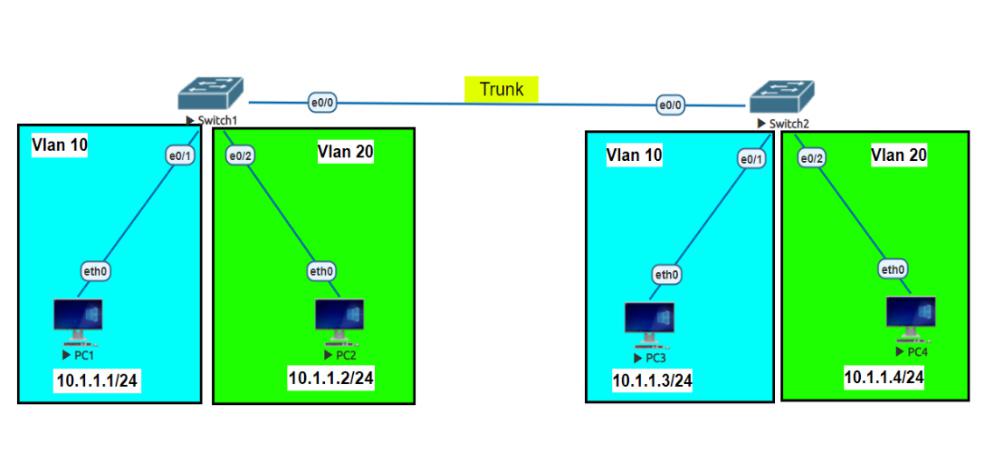

配置与验证交换机之间的连通性：

在虚拟PC上配置IP地址：

PC1:

PC2:

PC3：

PC4：

在两台交换机上配置VLAN。

Switch(config)#VLAN 10
Switch(config-VLAN)#exit
Switch(config)#VLAN 20
Switch(config-VLAN)#exit

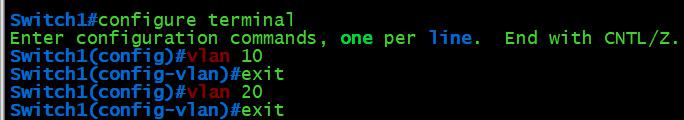

Switch1:

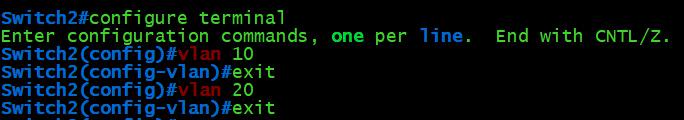

Switch2：

请添加与终端用户相连的交换机端口：

Switch(config)#int <interface_id>
Switch(config-if)#Switch Port mode access
Switch(config-if)#Switch Port access VLAN <VLAN_number>
Switch(config-if)#exit

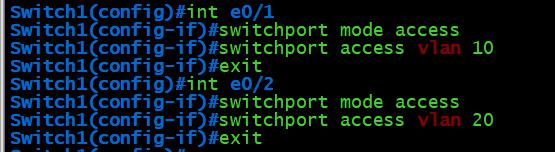

Switch1:

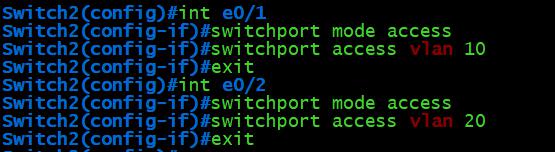

Switch2：

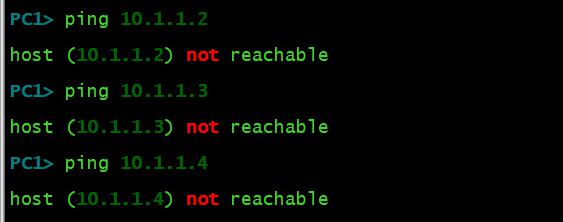

现在，让我们检查一下各个计算机之间的连接情况吧。

如您所见，这些角色之间没有任何沟通的可能性。

• PC1和PC2由于不同的VLAN存在，它们无法进行通信。
• PC1和PC3由于不存在交换机之间的连接性，因此无法进行通信。
• PC1和PC4由于不同的VLAN之间无法通信，同时也没有交换机之间的连接，因此无法进行通信。

在交换机上配置主干端口：

Switch(config)#int <interface_id>
Switch(config-if)#Switch Port trunk encapsulation <dot1q/isl>
Switch(config-if)#Switch Port mode trunk
Switch(config-if)#exit

Switch1:

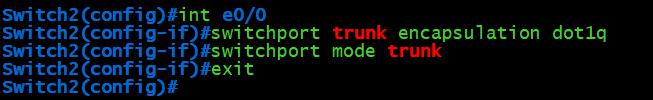

Switch2：

验证连通性：

从PC1到PC3：

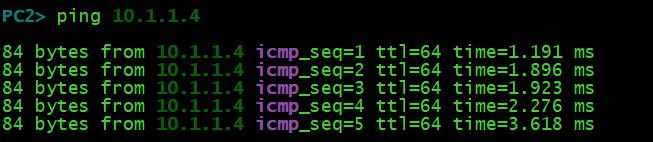

从PC2到PC4：

如您所见，Inter-switch之间的连接已经建立，且同一VLAN内的设备之间的连接也成功了。
