Spanning Tree协议是如何选择指定端口的？

生成树协议是一种通信协议，其作用是构建无环的拓扑结构，即计算机网络中各元素的排列方式。STP通常用于第二层桥接设备和交换机中。如果活跃的连接链路发生故障，STP还可以为网络系统提供备用连接。第二层设备以帧的形式来传输数据。

每个桥接设备的根端口都是生成树结构的一部分。由生成树所选择的端口，就是通往根桥的最佳路径，这些端口也被称为目标端口。这意味着，每个交换机或桥接设备都只有一个根端口。如果其他交换机没有任何根端口，那么它们就会选择一个指定的端口作为根端口，其余的端口则被标记为非指定端口。被选中的端口会被视为处于转发状态的端口，而其他的端口则处于阻塞状态。

STP使得节点的单个端口处于活动状态，而其余所有端口则被禁用。这意味着，两个节点之间只能有一条用于传输的数据路径。STP所选择的端口被称为“根端口”，该端口负责将数据发送给根桥。根桥会接收来自其他所有桥接设备的数据。

那个港口的运营成本，港口的优先级以及交换机ID它决定了通往目的地的路径。如果端口的成本以及交换机的ID都最低，那么这条路径就成为了通往目的地的路径。

选择指定端口的步骤

选择指定端口的过程如下：

1. 选择路径成本最低的开关：我们需要选择路径成本最低的交换机。
2. 根据最低的成本，选择交换机中指定的端口。有两条路径可以到达目的地。我们需要选择成本最低的那条路径作为指定端口，而另一条路径则作为非指定端口。
   Or
   根据桥接器的ID，在交换机中选择指定的端口。如果两台交换器的最低成本相同，那么就会根据桥接ID来选择指定的端口。该指定端口处于转发状态，能够继续传输数据。
3. 请将另一个端口指定为“非指定端口”。另一台交换机的根端口被指定为NDP（非指定端口），该端口处于不转发或阻塞状态。这样做是为了避免在数据传输过程中产生环路。

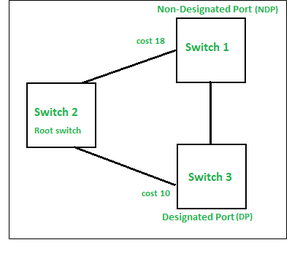

示例/例子请考虑以下的开关示意图：

在上述图表中，数据传输的方向是从switch3到switch2。

说明/解释之所以如此，是因为其成本最低。switch2的Bridge ID是最低的，因此被选中作为根桥。在switch3和switch1中，需要选择一个作为指定端口，另一个则作为非指定端口。由于switch3的成本最低（10<18），因此它被选中作为处于转发状态时的指定端口。而switch1则被选中作为处于阻塞状态时的非指定端口。
