在Cisco设备上配置OSPF被动接口

先决条件：在RIP、EIGRP和OSPF中，所谓的“被动接口命令行为”指的是什么？

如果将某个接口配置为被动接口，那么在 OSPF 域中，OSPF 就会停止在该接口上发送 Hello 消息。 OSPF将继续将该子网的被动接口视为一个 stub 网络来通告。 该接口应被配置为被动接口，即不连接任何OSPF路由器或MLS设备。这样一来，那些连接到非OSPF路由器或MLS设备的终端主机就不会接收到任何OSPF信息了。 因此，OSPF被动接口通过减少需要与之交互的接口数量，从而降低了OSPF协议对CPU的路由负担。 被动接口仍然会监听OSPF的Hello数据包，但不会主动发送或传播这些数据包。

OSPF被动接口配置：

路由器OSPF子命令

描述/说明

示例/例子s

配置OSPF被动接口：

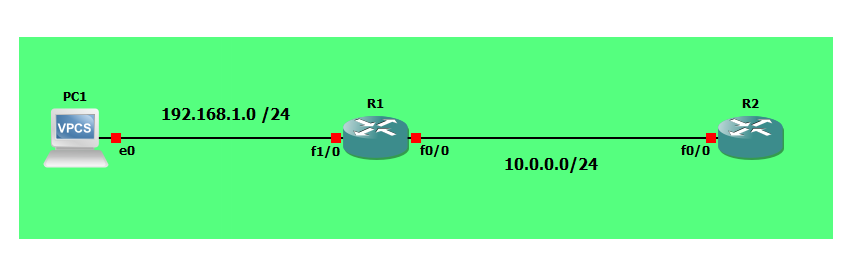

步骤1：在GNS3中创建两种路由器拓扑结构，具体如图所示：

步骤2：请配置路由器上物理接口上的IPv4地址。

R1(config)#interface FastEthernet0/0
R1(config-if)#ip address 10.0.0.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#interface FastEthernet1/0
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#no shutdown

R2(config)#interface FastEthernet0/0
R2(config-if)#ip address 10.0.0.2 255.255.255.0
R2(config-if)#no shutdown

步骤3：在R2上配置一个具有IPv4地址的回环接口。

R2(config)#interface Loopback0
R2(config-if)#ip address 2.2.2.2 255.255.255.255

步骤4：请配置 VPC 中的 IPv4 地址以及默认网关。

PC1> ip 192.168.1.2 /24 192.168.1.1

步骤5：使用相应的命令，在两台路由器上配置OSPF进程。路由器 OSPF <进程ID> :

R1(config)#router ospf 1
R1(config-router)#exit

R2(config)#router ospf 1
R2(config-router)#exit

步骤6：在具有接口级别的子命令的接口上启用OSPF。ip ospf <进程ID> area <区域ID> :

R1(config)#interface FastEthernet0/0
R1(config-if)#ip ospf 1 area 0
R1(config-if)#interface FastEthernet1/0
R1(config-if)#ip ospf 1 area 0

R2(config)#interface FastEthernet0/0
R2(config-if)#ip ospf 1 area 0
R2(config-if)#interface Loopback0
R2(config-if)#ip ospf 1 area 0

步骤7：请检查路由器上的IPv4路由表，查看是否有OSPF路由条目。

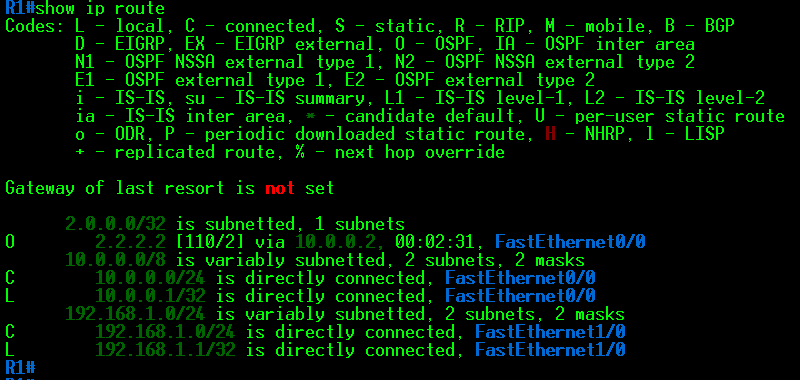

R1#show ip route

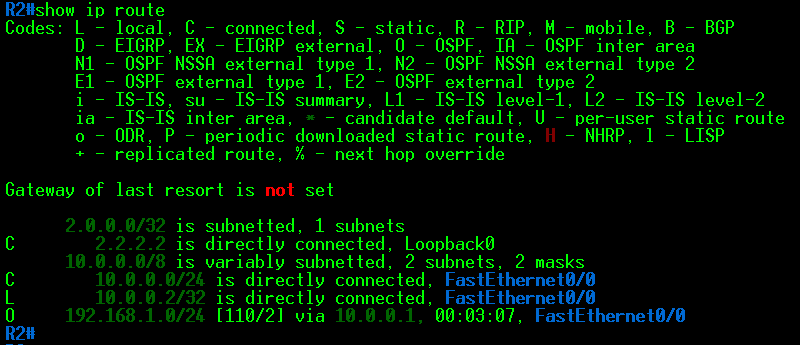

R2#show ip route

步骤8：将R1的LAN接口（FastEthernet1/0）配置为被动接口。因为该接口并未连接到OSPF路由器/MLS上，所以不需要向VPCS传递OSPF信息。

R1(config)#router ospf 1
R1(config-router)#passive-interface fastethernet1/0
R1(config-router)#exit

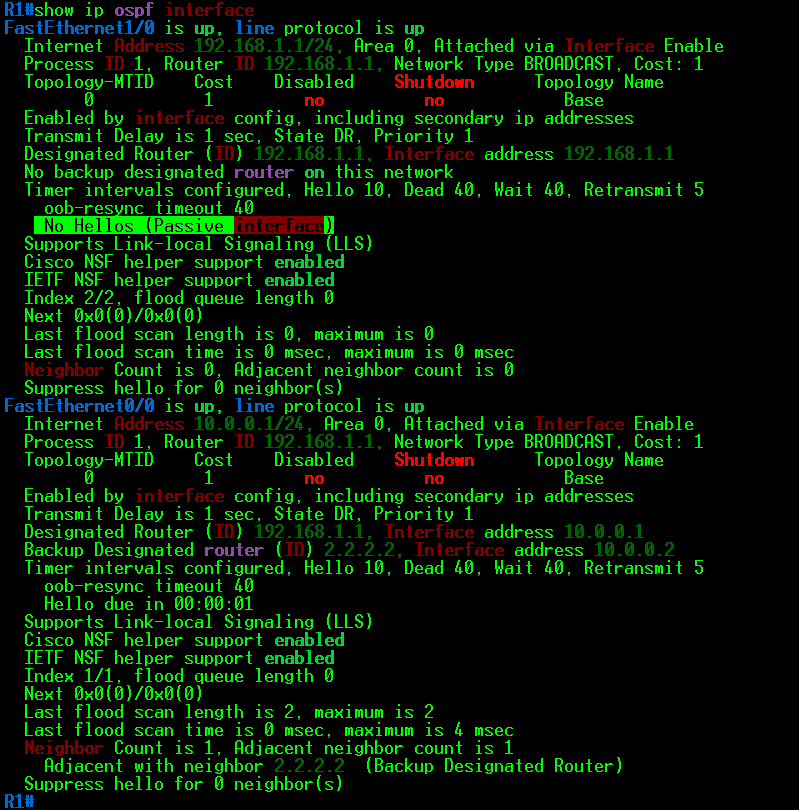

步骤9：使用“show”命令来验证被动接口的配置情况。显示 OSPF 接口中的 IP 地址:

步骤10：请确认整个拓扑结构中的连接是否正常：

PC1> ping 2.2.2.2

PC1> ping 10.0.0.1

PC1> ping 10.0.0.2

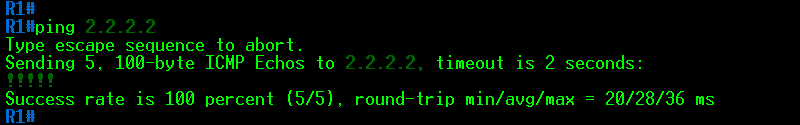

R1#ping 2.2.2.2

R2#ping 192.168.1.1

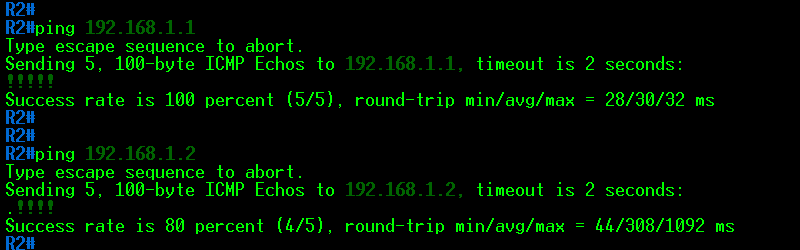

R2#ping 192.168.1.2

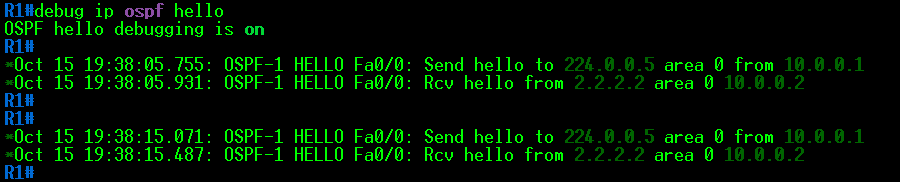

步骤11：调试OSPF的Hello消息i现在，R1只会通过其FastEthernet0/0（WAN）接口发送“hello”数据包。

R1#debug ip ospf hello

要关闭调试功能：

R1#no debug ip ospf hello
