在Cisco环境中配置OSPF静态邻居关系

先决条件： 打开最短路径优先（OSPF）路由器角色及相关配置。, OSPF网络类型

OSPF静态邻居：

• 在OSPF自治系统中，当OSPF网络类型被配置为……时

1. 非广播型通信方式（NBMA）
2. 点对多点非广播方式下，必须配置静态邻居关系，这样才能确保OSPF能够建立邻居关系。
3. 要配置 OSPF 静态邻居关系，您需要手动指定邻居路由器的 IP 地址。这一操作可以通过在 `router ospf <进程>` 命令下添加的子命令来完成。

OSPF静态邻居命令：

路由器OSPF子命令

描述/说明

示例/例子

OSPF网络类型相关命令：

接口配置子命令

描述/说明

配置OSPF静态邻居关系：

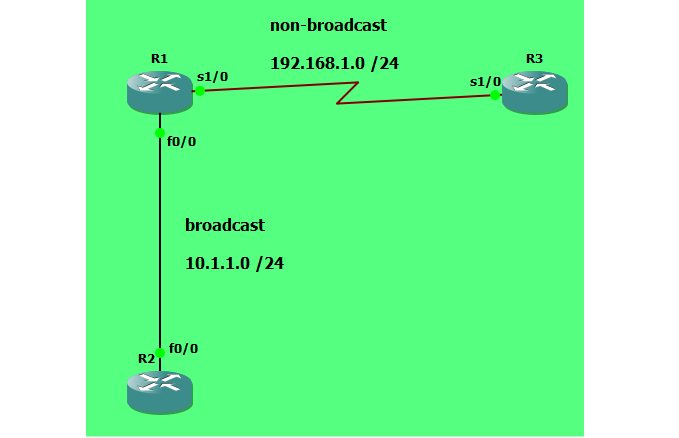

步骤1：在GNS3中创建物理拓扑结构，具体步骤如下：

步骤2：在路由器的物理接口上配置IPv4地址：

R1(config)#interface FastEthernet0/0
R1(config-if)#ip address 10.1.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#interface Serial1/0
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#no shutdown

R2(config)#interface FastEthernet0/0
R2(config-if)#ip address 10.1.1.2 255.255.255.0
R2(config-if)#no shutdown

R3(config-if)#interface Serial1/0
R3(config-if)#ip address 192.168.1.2 255.255.255.0
R3(config-if)#no shutdown

步骤3：使用相应的命令，在所有路由器上配置OSPF进程。路由器OSPF <进程ID>:

R1(config)#router ospf 1
R1(config-router)#exit

R2(config)#router ospf 1
R2(config-router)#exit

R3(config)#router ospf 1
R3(config-router)#exit

步骤4：在需要使用OSPF功能的接口上启用该功能，可以使用“interface level”子命令来实现。ip ospf <进程ID> area <区域ID> :

R1(config)#interface FastEthernet0/0
R1(config-if)#ip ospf 1 area 0
R1(config-if)#interface Serial1/0
R1(config-if)#ip ospf 1 area 0

R2(config)#interface FastEthernet0/0
R2(config-if)#ip ospf 1 area 0

R3(config-if)#interface Serial1/0
R3(config-if)#ip ospf 1 area 0

步骤5：检查路由器上的IPv4路由表，可以看到有OSPF路由条目：

R1#show ip route

R2#show ip route

R3#show ip route

步骤6：使用“show”命令来检查OSPF邻居关系。显示 OSPF 邻居信息:

R1#show ip ospf neighbor

R2#show ip ospf neighbor

R3#show ip ospf neighbor

步骤7：在R1和R3的串行接口上配置OSPF网络类型：

R1(config)#interface serial1/0
R1(config-if)#ip ospf network non-broadcast

R3(config)#interface serial1/0
R3(config-if)#ip ospf network non-broadcast

步骤8检查R1和R3之间的OSPF邻居关系：

R1#show ip ospf neighbor

• 使用邻居ID 192.168.1.2，OPSF与R3之间的邻居关系被取消了。

R3#show ip ospf neighbor

• 没有OSPF邻居关系。

步骤9：在R1上配置OSPF静态邻居关系，使其指向R3，反之亦然。

R1(config)#router ospf 1
R1(config-router)#neighbor 192.168.1.2

R3(config-if)#router ospf 1
R3(config-router)#neighbor 192.168.1.1

步骤10：请验证使用该方式所建立的OSPF邻居关系是否准确。显示 OSPF 邻居信息命令：

R1#show ip ospf neighbor

• OPSF与R2和R3之间的邻居关系，分别使用邻居ID 10.1.1.2和192.168.1.2来表示。

R2#show ip ospf neighbor

• OPSF与R2之间的邻居关系，使用邻居ID 192.168.1.1进行标识。

R3#show ip ospf neighbor

• OPSF与R1之间的邻居关系，使用邻居ID 192.168.1.1进行标识。

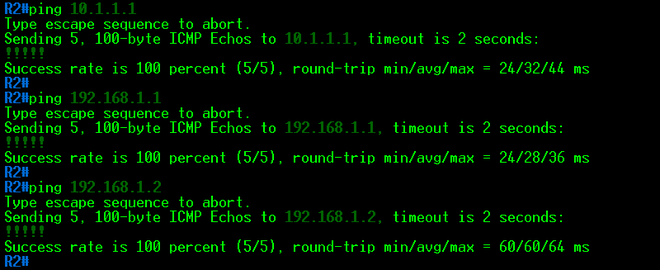

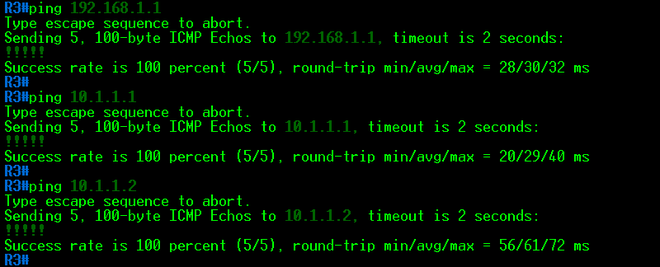

步骤11：验证整个拓扑结构中的连通性：
