备份 Cisco IOS路由器镜像文件

作为网络管理员，您应该始终为最坏的情况做好备份准备。其中一种常见的最坏情况就是设备的 iOS 镜像被删除。如果此时没有备份的话，情况就会变得更加糟糕。
因此，如果忽略这些条件的话，那么进行备份就变得非常重要了。在这里，我们将在TFTP服务器上备份Cisco IOS镜像文件。
简单文件传输协议（TFTP）
TFTP是一种简单的文件传输协议，用于从远程主机上下载或上传文件。该协议使用UDP端口号69来进行通信。
不过，TFTP适用于那些不需要认证和控制的场景。此外，它的处理开销也较小。另一方面，与FTP相比，TFTP的互动性要低一些。因此，根据具体的需求，可以选择使用FTP或TFTP。
配置 –


这是一个简单的网络拓扑结构，其中包含一个路由器（我们为它备份了IOS文件），以及一个TFTP服务器。路由器的IP地址为10.1.1.1/24，而TFTP服务器的IP地址则为10.1.1.2/24。
注意：
在进行 iOS 备份之前，请确保 Tftp 服务器和路由器能够相互通信。

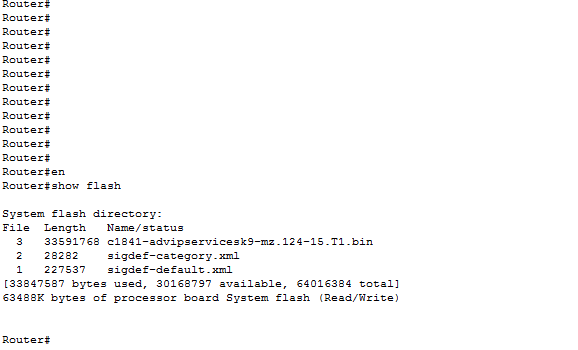

如图所示，通过执行相关命令后，我们看到了一个存储在Flash中的iOS镜像文件（.bin格式）。


router#show flash

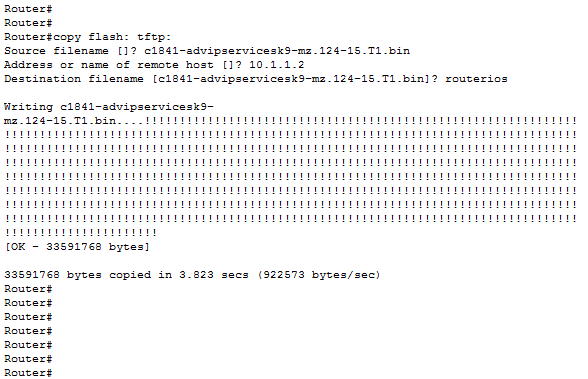

现在，我们按照以下命令将这个文件复制到我们的Tftp服务器上：


router#copy flash: tftp:Source filename[]? c1841-advipservicesk9-mz.124-15.T1.binAddress or name of remote host []? 10.1.1.2Destination filename [c1841-advipservicesk9-mz.124-15.T1.bin]? routerios

从上面的图片中可以看出，它要求用户提供源文件的名称、远程主机的地址以及目标文件的名称。


• 源文件名 –这是 iOS 镜像文件的名称。在这里，它的名称为 c1841-advipservicesk9-mz.124-15.T1.bin（如闪存中的所示）。

• 远程主机的地址或名称——这是TFTP服务器的IP地址。在我们的示例中，该地址为10.1.1.2。

• 目标文件名 –这是要被存储在TFTP服务器中的目标文件的名称。在这里，我们将其命名为“routerIOS”。

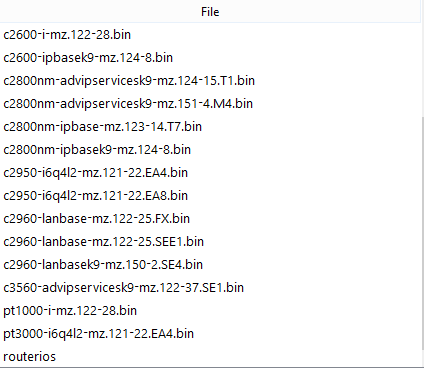

如上图所示，该文件已成功复制到TFTP服务器上。
现在，我们将从路由器上删除该iOS镜像文件。


router(config)#delete flash:

注意：
现在，虽然文件已经被删除，但由于IOS已经加载到RAM中，所以路由器仍然在运行。因此，当我们重新加载路由器时，它将会进入ROMMON模式。
因此，现在我们需要从TFTP服务器上复制IOS文件。我们将使用以下命令来完成这一操作：

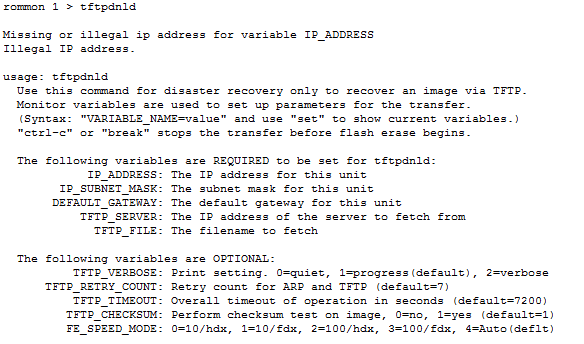

rommon 1>tftpdnld

现在，一旦我们输入了这条命令，就会看到接下来需要输入的参数。


ROMMON 2>IP_ADDRESS=10.1.1.1ROMMON 3>IP_SUBNET_MASK=255.255.255.0ROMMON 4>DEFAULT_GATEWAY=10.1.1.2ROMMON 5>TFTP_SERVER=10.1.1.2ROMMON 6>TFTP_FILE=routerios

• IP地址 –这是我们想要分配给路由器接口 fa0/0 的 IP 地址。不过需要注意的是，这个 IP 地址必须属于同一个子网。在这里，我们在路由器的接口上配置了 10.1.1.1 这个 IP 地址。

• IP子网掩码 –这就是我们想分配给路由器接口的子网掩码。在我们的例子中，该子网掩码为 255.255.255.0。

• DEFAULT_GATEWAY –在这里，我们需要为该路由器的接口IP地址指定默认网关。
  请注意，我们的TFTP服务器直接连接到路由器的接口上。因此，我们可以提供TFTP服务器的IP地址，即10.1.1.2。但是，如果TFTP服务器和路由器之间还有其他路由器存在的话，那么我们就需要提供该路由器的默认网关的IP地址。

• TFTP服务器 –此命令需要指定TFTP服务器的IP地址。在我们的示例中，该IP地址为10.1.1.2。

• TFTP_FILE –这是我们在TFTP服务器上保存的文件的名称。在我们的示例中，我们将其命名为routerios.bin。

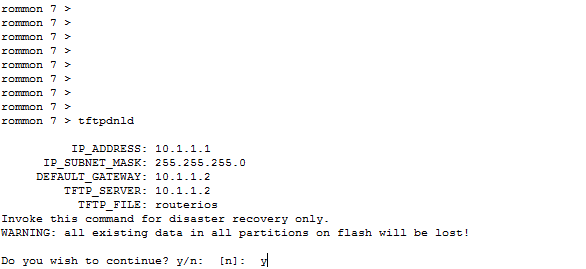

在输入了这些命令之后，我们再将“tftpdnld”这个命令输入进去。


之后，系统会要求我们继续选择“是”选项（如图所示）。如果我们输入了正确的参数，那么就可以继续选择“是”。否则，就需要再次选择“否”，并重新输入正确的参数。


ROMMON 7>reset

之后，只需输入“reset”命令来重新加载路由器。
