什么是Micro USB呢？

USB的全称是“通用串行总线”。它于1990年被引入，其目的是简化许多设备与计算机之间的连接过程。USB可以在不同的操作系统和平台上使用，而且其成本较低，同时对于最终用户来说也非常友好。如今，大多数现有的计算机都配备了不同类型的USB接口，包括MiniUSB和MicroUSB等。

什么是Micro USB呢？

较小的USB接口被称为Micro USB。它通常用于连接那些体积较小、便于携带的设备，比如相机之类的设备。打印机MP3播放器、智能手机、GPS设备以及数码相机等产品中，Micro-USB接口有三种类型：MicroA、B和USB3。USB3与MicroB类似，但其在接口上多了一个针脚，从而增加了连接线的数量，使得其功能更加强大。与标准USB接口一样，这些微型版本的接口也设计为即插即用的方式。

USB配件的生产是IBM、Compaq、DEC、Northern Telecom、Microsoft、NEC、Intel等公司共同努力的结果。这项技术可以被所有设备和计算机免费使用。

USB标准是由一个名为USB-IF的组织来制定并更新的。从基本定义来看，USB只认可两种类型的连接器：A型和B型。不过，随着对产品制造商的规范与要求的不断调整，USB设备中使用的连接器类型也变得更加多样化了。不过，大多数基于USB的产品仍然使用A型和B型连接器接口。

Micro USB的引脚配置

常见的连接器，比如Micro-USB接口，常被用来通过Micro-USB充电线为便携式设备充电，或者用于将移动设备与计算机连接。

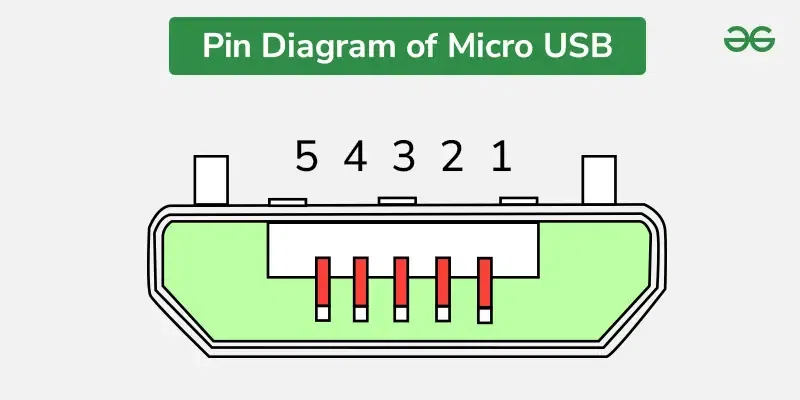

Micro-USB针脚的布局如下所示：

• 引脚1（VCC）：该引脚提供+5伏特的电压。与之相关的导线颜色为……红色.
• 引脚2（D-）：这个引脚用于传输数据，其线的颜色为……白色.
• 引脚3（D+）：这个引脚用于传输数据，其连接线的颜色为……绿色.
• 引脚4（标识用）：这个引脚用于标识用途，其连接线的颜色为蓝色.
• 引脚5（GND）：该引脚用于接地，其导线颜色为……黑色.

这款Micro-USB数据线由四根屏蔽线组成。其中，两根线负责传输电源信号，比如+5V直流电压和地线；另外两根线则负责传输数据信号，比如D+和D-。

非归零编码，或称NRZI，是一种主要用于在同步字段中传输数据的编码方式。这种编码方式有助于确保接收端和主机之间的时钟同步。在USB数据线中，像Data+和Data-这样的信号是通过双绞线来传输的。

规格/参数

以下是关于MicroUSB的详细信息：

• MicroUSB被归类为B型或SMT型接口。
• 它有三种版本：直接安装型、反向安装型以及标准型。
• 它被指定为“女性”类别。
• 在100毫安的电流作用下，该材料的接触电阻为30毫欧姆。
• 它拥有5个引脚。
• 它能够承受的最高电压为30伏特。
• 它能够承受超过5,000次的交配周期。
• 其电流等级为1A。

Micro USB的历史

这种通用标准接口总线是由Compaq、IBM、Digital Equipment Corp.、Intel、Microsoft、NEC以及Northern Telecom等公司共同合作开发的。该接口总线被免费提供给那些生产计算机和设备的企业使用。

Micro-USB接口的开发，是为了让那些体积更小、更便于携带的设备能够被广泛使用。该接口于2007年被引入市场，由于其灵活性和易用性，很快就受到了广泛的欢迎。

由于微型USB接口的体积非常小，因此它可以轻松地连接到诸如智能手机、平板电脑、数码相机、智能手表等非常小的设备上。

Micro-USB的工作原理

Micro-USB接口非常适用于为越来越多的设备充电，这些设备包括智能手机、平板电脑、相机等。

不过，当USB接口连接到电源时，电流就会通过micro-USB线传输，从而为智能手机充电。

这个功能也适用于笔记本电脑和台式机。通过将设备连接到计算机上，就可以让计算机在设备上执行各种操作。这种功能不仅可以用于充电，还可以用来访问文件、照片等。

微型USB的几种类型

Micro USB接口主要用于连接各种电子设备，比如智能手机、GPS设备以及数码相机等。这种接口使得制造商能够制造出更加小巧的设备。它的主要作用与普通USB接口相同。Micro USB接口有多种类型，包括Micro-A USB、Micro-B USB以及Micro-B USB 3.0等。

微型USB接口

Micro-A USB接口与各种现代设备兼容，比如智能手机、GPS设备以及数码相机。它的尺寸比Mini-B USB要小，但数据传输速度却可以达到480 Mbps。该接口的壳体为白色，结构由五个针脚组成，同时它还配备了一个只有这种接口才有的母头连接器。其外形呈矩形。

Micro-B USB接口

Micro-B USB与其对应的Micro-A接口类似，适用于当前的各种设备以及小型电子装置。虽然Micro-B USB的尺寸比Micro-A USB小，但功能却与之相当。像USB 1.1和2.0这样的设备也支持Micro-B接口，这些接口看起来与Micro-A接口非常相似。

这种USB接口的端子既有公头也有母头，因此可以通过这两种连接方式来与各种设备兼容。该接口被封装在黑色的外壳中，其设计采用了五针式结构。

Micro-B USB 3.0

Micro-B USB 3.0设计用于那些支持USB 3.0技术的设备。它主要用于高速数据传输和电力传输。这种微型USB接口也适用于使用USB 1.1和2.0协议的设备。

与Micro-B接口类似，Micro-B USB 3.0在设计上也有相似之处。不过，它的独特之处在于其表面还增加了一组额外的引脚，这使得连接线的数量增加了两倍。这一改进使得USB 3.0能够以最佳的速度进行数据传输。

如何使用Micro USB接口？

• MicroUSB电源适配器电路是MicroUSB技术的一种多功能应用实例。该电路可以使用TP4056模块、锂离子电池以及升压转换器来构建。这种自制的电路为智能手机提供备用电源，是一种非常有效的解决方案。
• 你需要从以下组件来设计这个USB接口：一块18650锂离子电池、一个滑动式开关、一个包含电池保护电路的TP4056模块，以及一款3V至5V的升压转换器，该转换器具有1A的电流控制功能。
• 18650锂离子电池采用圆柱形结构，其高度为85毫米，直径为18毫米。此外，还有不同尺寸的电池可供选择，这些电池都可以进行充电，其输出电压为3.7伏特。
• 像TP4056A这样的模块，是一种经济实惠的选择，适用于为各种类型的锂离子电池充电。
• 因此，这是一种非常可靠的方法，可以用来为容量较小的电池充电。由于其输出电流可以调节到1安培，所以非常适合各种手机充电器。该设备的设计采用了PMOS集成电路作为负载开关，从而减少了所需的额外组件数量。
• Li电池提供的电压为3.7伏，但电路需要5伏的电压才能正常工作。为了实现这一点，使用了一种能够将3伏电压转换为5伏电压的升压转换器模块。该模块的效率高达92%，并且还具备内置的电流保护功能。该电路的设计属于非隔离式的升压转换器，其工作频率达到了1兆赫。
• 该电路的总功率输出为5瓦特。通过更换模块中的电阻器，可以将输出电压调至12伏特。不过，该模块所能承受的最大电流为400毫安。不过，该模块默认情况下可以以1安培、5伏特的电压进行工作。该模块末端配备了通用型A型USB接口，因此可以与任何可用的USB电源线连接使用。
• 该电路的工作温度范围为-40°C到+85°C。充电状态则通过内置的LED指示灯来显示。LED如果某个部分变红了，那就说明电池正在提供电力。
• 按照图示正确连接电路后，该装置就可以用来为智能手机充电了。

应用程序/软件

微型USB接口的应用如下：

• MicroUSB被广泛应用于各种嵌入式系统中，这些系统需要电源供应来代替串行通信方式。它常见于手机充电、ESP模块以及Raspberry Pi等设备中。
• 在智能手机、平板电脑以及各种其他设备中，你经常会看到MicroUSB接口。GPS各种设备、电子游戏控制器、数码相机等。
• USB的紧凑型版本被称为MicroUSB，它专为连接移动设备和小型设备而设计。

如何选择Micro USB数据线

• 电缆包扎/编织：这种编织或外部保护层主要起到保护电缆的作用，从而降低了电缆受损的可能性。
• 电缆规格：该参数以安培为单位进行衡量，能够增强电缆的强度，从而让设备的充电过程更加快速。
• 铁铁素体核心/铁素体珠：电缆内部的这种材料有助于减少噪音，从而提高数据传输速度。
• 压力缓解：这个功能与编织方式类似，能够保护电缆免受损坏，避免电缆出现断裂的情况。此外，加强型电缆颈部还可以减少电缆的张力，从而有效防止电缆断裂。
• 您的设备：在购买时，还需要考虑你将使用该线缆连接的设备类型。这一点也很重要。

结论

因此，这简要介绍了MicroUSB及其功能。USB线这对于将各种设备与计算机连接以实现数据交换和文件共享非常重要。此外，通过将手机或平板电脑连接到笔记本电脑或计算机上，还可以为这些设备充电。目前有多种类型的USB接口，其中Micro-USB就是其中一种。Micro-USB的诞生主要是为了替代那些较旧的接口，比如Mini-USB。
