同步数据链路控制（SDLC）的循环操作

同步数据链路控制（SDLC）是由IBM开发的一种协议，用于实现在计算机网络中以代码透明、以比特为单位的同步通信。SDLC所支持的重要配置之一就是“循环配置”，它定义了主站与多个次级站在闭环通信路径中如何进行通信。

循环配置

在循环配置中，通信链路形成了一个闭合的环路。

• 主站在其传输端口发起连接过程。
• 该链接通过一个或多个次级站点进行串行传输。
• 最后，信号会返回到主站的接收端口。
• 这种设置使得主站能够控制所有次级站之间的数据传输。

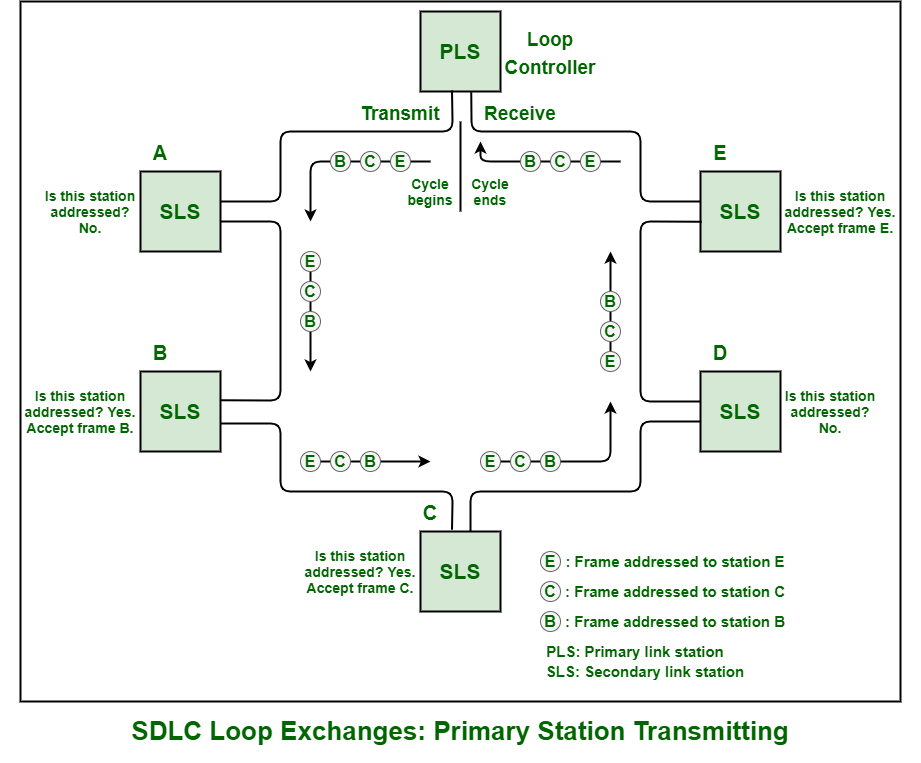

示例：假设有一个包含五个次级站点的环形结构。从主站点传输的数据会依次经过每个次级站点，每个次级站点既充当接收器，又充当下游站点的中继器。

SDLC循环操作

可以通过分析主站和次级站的作用来理解循环操作。

1. 主站发送信号

主站负责控制数据在环路中的传输过程。

• 它负责传输那些被发送到一个或多个次级站点的数据帧。
• 每个帧中都包含一个地址字段，该字段用于标识目标次级站点。
• 次级站点会逐一检查每一帧数据，只接受那些发送给它们的帧数据，而其余的帧数据则会被重新发送下去。

在传输数据之后，主站会发送一些特殊的比特序列。

• 转换序列：帧的最后一个标志值，再加上连续的8个0。
• 前进序列——在回合结束后，连续出现1的数字序列（01111111）。

注意：这些信号表明，次级站现在可以做出响应了。主站也可以发出CFGR命令，以触发次级站的诊断操作。

2. 二级站发送功能

次级站点无法独立进行传输操作；它们只有在得到主站明确允许的情况下才能做出响应。

• 一个次级站点只有在接收到设置了“Poll”位的帧时，才能进行传输。
• 第一个被寻址的辅助站点，通过设置P位，将传输序列中的第7个逻辑1改为0。这样，就形成了一个新的标志，用于开始其数据传输过程。
• 如果次级站无法将“继续操作”指令转换为相应的信号，那么它就失去了发送命令的机会。

注意：来自次级站点的响应帧会紧接在“转向序列”或来自上游站点的其他响应帧之后被发送。

当主站接收到这些信息时，通信周期就完成了。

• 它自身的恢复过程/自我修复机制
• 该回应以某种方式进行了框架化处理。
• 执行顺序。

次级传输中的错误处理

关闭顺序/操作流程

• 如果次级站接收到连续八个0，那么它必须停止传输数据。
• 这种终止过程被称为“关闭序列”。
• 主站负责建立并识别这种关闭状态。

2. 传输被中断了。

• 次级节点可以通过停止数据发送来阻止数据的传输。
• 不需要明确的终止序列。

SDLC循环运作的关键点

1. 初级控制型沟通方式：只有初级角色才能发起沟通；次级角色则只能做出回应。
2. 帧寻址：每一帧都包含一个地址字段，该字段用于指定要连接的辅助设备。
3. 重复函数：次级站点充当下游节点的中继器角色。
4. 逆转与前进的序列：特殊的位模式负责管理传输权的切换。
5. 投票/选择机制：次级广播权的授予方式由P位来决定。
6. 错误恢复：关闭序列可以确保检测到错误，并安全地终止那些存在问题的传输过程。
