计算机网络中的曼彻斯特编码

曼彻斯特编码是一种同步时钟编码技术，被开放系统互连的物理层所采用，用于编码同步比特流中的时钟和数据。曼彻斯特编码结合了RZ编码和L编码的原理。在数据通信中，会采用不同的编码技术来确保数据的安全性和传输速度。

曼彻斯特编码就是一种数字编码的例子。 因为每个数据位的长度都是默认设定的，所以它与其他数字编码方式有所不同。 转变的方向决定了比特的状态。 不同的系统以不同的方式来表示比特的状态。不过，大多数系统都使用0来表示从低电平到高电平的转换，而使用1来表示从高电平到低电平的转换。 在本文中，我们将了解曼彻斯特编码技术、其他编码方法，以及曼彻斯特编码的优缺点。

什么是曼彻斯特编码？

曼彻斯特编码是一种用于计算机网络和电信领域的数据传输方法。它的工作原理是将时钟信号和数据信号合并为一条数据流，从而更容易实现数据的同步处理。每个数据位都通过信号的某种变化来表示，即从高电平变为低电平，或者从低电平变为高电平。这样就能确保接收设备能够正确地解析这些数据。这种编码方式被广泛使用于各种数据传输场景中。以太网技术此外，由于其可靠性与简洁性，它还可以用于其他数字通信系统中。

在曼彻斯特编码中，一个比特的持续时间被分为两部分。在前半部分，电压保持在同一水平；而在后半部分，电压则变为另一水平。比特中间的这种转换过程，实际上起到了同步的作用。而差分曼彻斯特编码则结合了RZ编码和NRZ-I编码的特点。在比特的中间位置，总是会有一次电压转换；不过，比特的值则是在比特的开始处确定的。如果下一个比特是0，那么就会有一次电压转换；而如果下一个比特是1，那么就不会有这种转换。

注意：曼彻斯特编码的主要优势在于能够实现信号的同步处理。

通过电缆传输的二进制数据并非以NRZ格式进行传输。

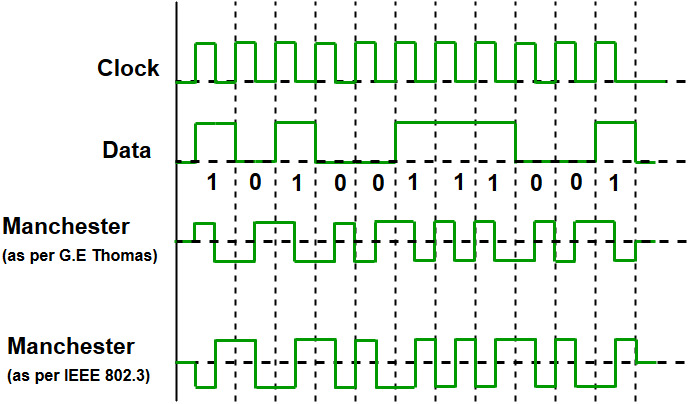

曼彻斯特编码的示例

在曼彻斯特编码中，每个数据位都通过信号的转换来表示。例如，让我们考虑一个简单的二进制数据序列：1101.

• 二进制数据: 1101
• 曼彻斯特编码
  • 1起初，它呈现从高到低的转变。
  • 1其次，它也会从高值过渡到低值。
  • 0它从低级别逐渐过渡到高级别。
  • 1这是它从“高”转变为“低”的最终时刻。

在曼彻斯特编码方式中，这个序列的表示形式如下：

• 1|¯|_
• 1|¯|_
• 0|_|¯
• 1|¯|_

在这个表示中：

• |¯|_这意味着从高状态向低状态的转变。
• |_|¯这意味着从低到高的转变。

• 一个二进制数字“1"它以从高到低的渐变来表示。
• 一个二进制数字“0"它的表现形式是一个从低到高的过渡过程。

因此，这个二进制序列就是如此。1101在曼彻斯特编码中，这些数据会被编码成一系列的转换过程，从而确保同步性和可靠的数据传输。

曼彻斯特编码法与其他编码方法之间的比较

曼彻斯特编码是一种用于数字通信的方法，尤其适用于以太网。在这种编码方式中，每个比特位都通过从高电平变为低电平或从低电平变为高电平来表示。这种方式使得数据的同步变得容易，同时还能确保数据传输的可靠性。其他编码方式则包括……非归零码（NRZ）以及返回零状态 (Return to Zero)处理方式有所不同。NRZ方式使用不同的电压水平，且不会回到零电平，这种方式效率较高，但可能会导致同步问题。而RZ方式则在各个比特之间让电压回到零电平，这种方式有助于实现同步，但会占用更多的带宽。

差分曼彻斯特编码通过在每个比特位的开始处添加过渡标记，从而提升了系统的抗噪声能力以及错误检测能力。另一种方法就是4B/5B编码。它将4位数据转换为5位代码，从而确保有足够的转换次数以实现同步以及更好的错误检测。每种编码方法都有其优缺点，因此可以根据不同的需求来选择合适的编码方式。曼彻斯特编码以其可靠性和易用性而著称。而NRZ、RZ、差分曼彻斯特编码以及4B/5B编码则具有其他优点，比如更高的效率以及更有效的错误处理机制。这些优点具体取决于具体的应用场景。

数据编码的更多方法

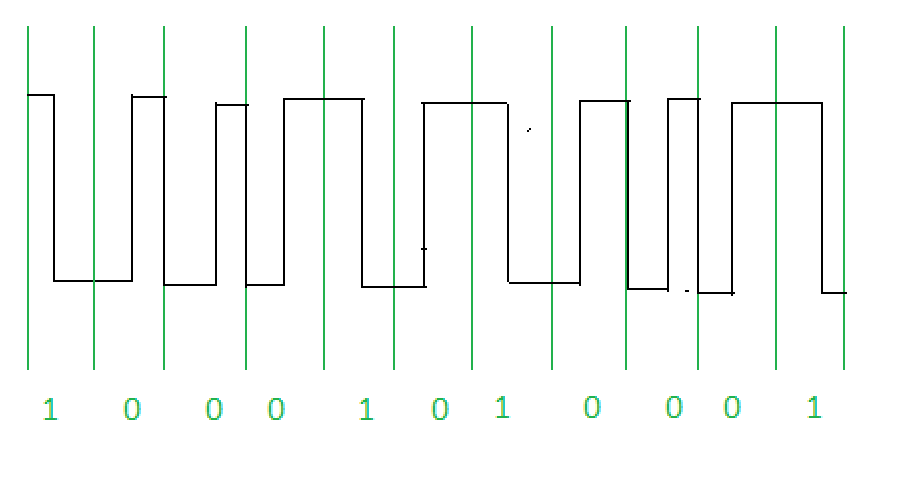

非归零编码 [NRZ]

在比特间隔期间，NRZ编码的电压水平是恒定的。当连续出现大量0和1时，接收端就会出现问题。问题在于，由于缺乏传输信号，导致同步性丧失。

它分为两种类型。

• NRZ级编码：当输入信号的极性从‘1’变为‘0’，或者从‘0’变为‘1’时，信号的极性也会发生变化。这里，我们认为数据的第一个比特位代表了极性的变化。

• NRZ反相/差分编码：在这种情况下，当比特间隔开始时，如果存在转换，则该值为1；而如果比特间隔开始时没有转换，则该值为0。

曼彻斯特编码的特点

• 逻辑0的表示方式是在该位的中心处出现从0到1的过渡；而逻辑1的表示方式则是从1到0的过渡。
• 信号转换并不总是发生在“位边界”处，但每个位的中心位置总会发生信号转换。
• 那个差分物理层传输没有使用反相线路驱动器来转换信号。二进制数字因此，电线上的信号与编码器输出的信号是相反的。
• 每个比特都以预先确定的速率被发送出去。
• 当从高电平转换为低电平时，会记录为“1”；而当从低电平转换为高电平时，则记录为“0”。
• 在一个周期的中间时刻，会进行一种转换操作，这种转换可以用来精确地表示1或0。
  曼彻斯特编码也被称为双阶段编码因为，每个比特都是通过正90度的相位变换或负90度的相位变换来编码的。
• 那个数字相位锁定环器（DPLL）它提取了时钟信号，并释放了每个比特位的值和时序信息。传输过来的比特流中，必须包含大量比特位的转换情况。
• 曼彻斯特编码方式所需的资源是其他方式的的两倍。带宽原始信号中的内容。
• 曼彻斯特编码的优势在于，信号的直流分量并不包含任何信息。这样一来，那些通常无法传输功率的标准信号，仍然可以传递这些信息。
• 这是一种自时钟同步协议，意味着接收方可以从传入的数据中确定时钟频率。
• 曼彻斯特编码能够确保过渡密度的稳定性，从而更容易判断出数据帧的起始和结束位置。
• 这种方法提供了一种简单且可靠的方式来检测数据传输过程中的错误，其原理是检查是否存在违反编码规则的情况。
• 编码过程会在数据中添加一个冗余位，这样在某些应用场景中就可以实现错误校正。
• 曼彻斯特编码也可以用于其他情况。多级信号传递在这种系统中，使用多个电压水平来表示不同的数据状态。

唯一的缺点就是信号速率。其信号类型为曼彻斯特编码，而差分编码的信号速率是NRZ编码的两倍。原因是，在每个比特的中间位置总是有一个转换点，而在每个比特的末尾则可能有一个转换点。

例如：对于10Mbps的局域网来说，信号频谱的范围在5到20之间。

• 另一个例子是，通过观察数据的转换过程来查找其中的比特位。

曼彻斯特编码的优点

• 自锁功能：曼彻斯特编码方式属于自时钟同步方式，这意味着接收端可以将自己的时钟与发送端的时钟进行同步。这样一来，数据的传输和接收速率就保持一致了，因此不需要额外的时钟信号。

• 降低的直流分量：曼彻斯特编码能够消除这种问题。直流分量在传输的信号中，由于受到外部因素的干扰，出错的风险会降低。

• 错误检测：曼彻斯特编码提供了一种检测传输数据中错误的方法。在一段时间内，电压水平的任何变化都表明存在比特错误，这些错误可以被检测和纠正。

• 简单性：曼彻斯特编码是一种相对简单的编码方案，可以通过简单的步骤来实现。数字电路.

曼彻斯特编码的缺点

• 较低的数据传输速率：曼彻斯特编码的传输速率比其他编码方式要低，例如非归零编码。这意味着，传输相同数量的数据所需的时间会更长。

• 更高的带宽需求：曼彻斯特编码所需的带宽比其他编码方式要高，因为每比特都需要在两个时间间隔内完成两次电压转换。

• 时钟同步：虽然曼彻斯特编码采用了自时钟同步方式，但接收端仍然需要将自己的时钟与发送端的时钟进行同步。在某些情况下，这可能会带来挑战。

• 传输距离缩短：与其它编码方式相比，曼彻斯特编码在传输距离上有所减少。因为需要频繁地切换电压，所以信号在长距离传输过程中会减弱。
