用于数据传输的RS232C接口

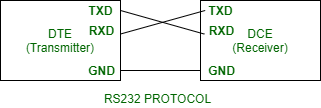

RS232是一种接口，它用于连接DTE（数据终端设备）和DCE（数据通信设备）。这种接口采用串行二进制数据交换方式。其中，RS-232C指的是RS232的修订版本，而RS-232本身则描述了物理层面的特性。串行通信在数据传输过程中的电气特性。通用异步数据收发器（UART）它被附在主板上面，用于与RS232接口连接，从而从DTE接口向任何串行设备（如调制解调器或打印机）传输数据。

用于数据传输的RS232C接口的电气规格

电压

在RS232C引脚的信号电平中，可以存在两种状态。

• 马克的状态——所谓“高位”，指的是用二进制中的1来表示的位，其电压可以是负值。在传输信号时，其电压范围在-5到-15伏特之间；而在接收信号时，其电压范围则在-3到-25伏特之间。
• 空间状态 –所谓“低电平”，指的是用二进制中的0来表示的电位，这种电位的数值为正值。用于传输信号的电压范围在+5V到+15V之间；而用于接收信号的电压范围则在+3V到+25V之间。

电缆与电线

RS232C的最大电缆长度等于15.24米，或者相当于2500皮法的电容值。电线的阻抗范围则在3欧姆到7欧姆之间。

数据及转换速率

通过RS232C接口进行数据传输的速率最高可达20Kbps。信号电平的变化率，即斜率，最高可达30伏/微秒。

当前

在最大工作电压为250伏交流电的情况下，其最大电流为3安培。

RS232C的引脚及其工作原理

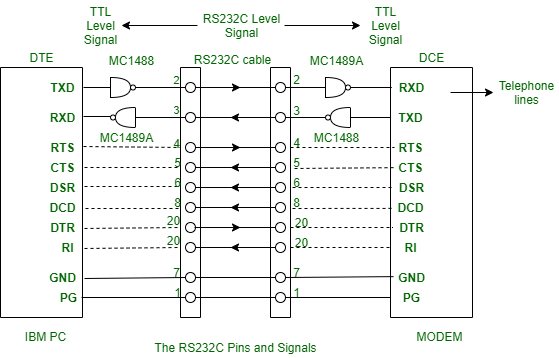

RS232C接口需要25个引脚来连接DTE和DCE设备。以下是RS232C的引脚及信号列表，以及使用驱动器与接收器时DTE与DCE之间的连接方式。

• TXD & RXD –
  在DTE上，用于传输数据和接收数据的线路就是串行数据线。在DCE系统中，这些线路的功能是相反的：TXT负责向DCE发送数据，而RXD则负责接收来自DCE的数据。DTE.

• RTS与CTS –
  当发射器需要通过线路传输数据时，它会激活“发送请求”功能。而当通信停止时，这条线路也会被关闭。接收器则会在数据传输过程中激活“已准备好发送”功能，以告知发射器是否已经准备好接收数据。该功能在数据传输期间一直保持激活状态。

• DTR与DSR——
  通过“Data Terminal Ready”这一信号线，DTE向DCE通报其处于在线状态，从而确保通信过程能够顺利进行。所谓“Data Set Ready”信号的作用，就是向DCE表明：该设备已经准备好进行通信了。

• DCD –
  DCE会激活“数据载体检测”功能，以表明其已连接到DTE。

• RI –
  当DCE检测到电话线路上有来电时，就会触发“响铃提示”。

握手

在实际的数据传输之前，需要先将信号从DTE传输到DCE，这一过程被称为“握手”过程。以下是信号握手的过程：

• 最初，当数据从计算机传输到调制解调器时，计算机会向调制解调器发送RTS信号。调制解调器.
• 反过来，调制解调器会激活DCD功能，随后CTS也会被激活。
• 然后，计算机通过TXD接口发送数据。当数据传输完成后，计算机会关闭RTS信号，这样一来，调制解调器就会停止发送CTS信号。

应用程序/软件

• 它用于实现计算机之间的通信。嵌入式系统.
• 由于其成本较低，它在CNC机床和伺服控制器领域发挥着至关重要的作用。
• 一些微控制器板和PLC设备使用RS232C接口。
• 在没有任何网络连接的情况下，RS232C端口被用于无头系统中的通信。
• 许多计算机化数控系统都配备了RS232C接口。

限制/局限性

• 它不能用于芯片与芯片之间的通信，也不能用于芯片与传感器设备之间的通信。
• 在存在噪声的情况下，这种连接方式会降低系统的性能。此外，由于DTE和DCE之间具有相同的接地方式，因此需要使用更短的电缆来连接它们。
• 随着需要单独使用RS232C接口，系统的成本也会相应增加。
• 当传输速度很高时，其性能仅在短距离内有所提升。

结论

RS232C是一种可靠且简单的串行数据通信标准，被广泛用于传统系统、工业应用以及低速数据传输中。不过，它在传输距离、数据速率以及多设备支持方面存在局限性。因此，在现代通信技术中，如USB和以太网等标准已经逐渐取代了RS232C在许多应用场景中的使用。
